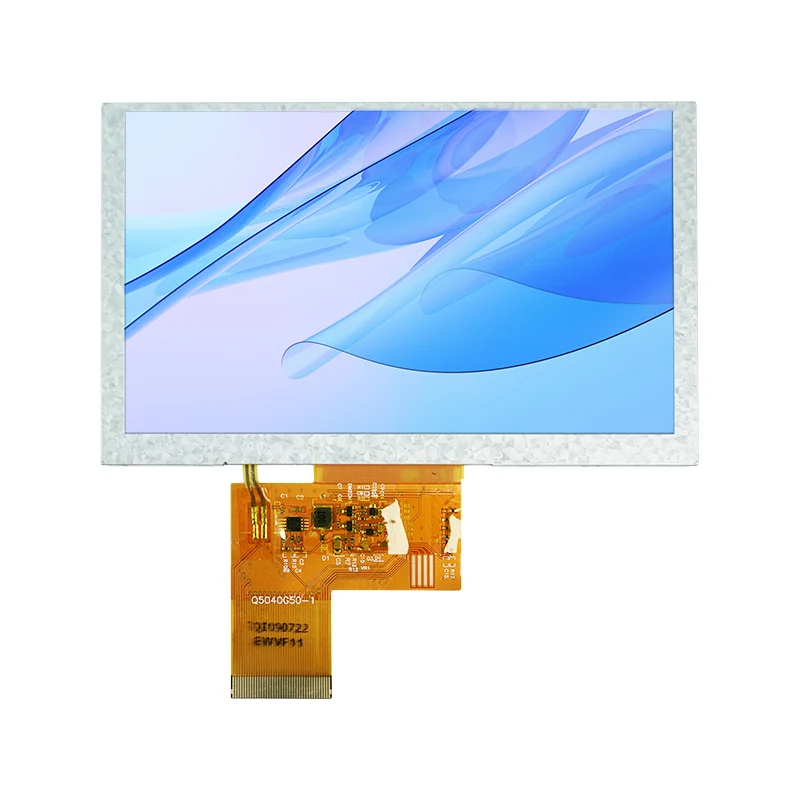

Nutikas TFT LCD-ekraan: praktiline juhend valikust arenduse juurutamiseni

Manussüsteemide ning inimese ja masina interaktsiooni kujundamisel onNutikas TFT LCD ekraanei ole enam pelgalt "kuvakomponent" - see on kriitiline tegur, mis määrab kasutajakogemuse ja toote edu. Olenemata sellest, kas arendate tööstuslikku HMI-d, nutikat kodu juhtpaneeli või käeshoitavat meditsiiniseadet, turul leiduvate nutikate TFT LCD-ekraanide suures valikus navigeerimine ja õige valiku tegemine, tagades samas kiire kasutuselevõtu, on sageli keerulisem, kui tundub.

1. Valik: ärge vaadake ainult suurust ja eraldusvõimet

Kõige tavalisem viga valikufaasis on seista ekraanil mõtteviisiga, et "see tundub õige". Tegelikkuses on Smart TFT LCD-de põhierinevused sageli väljaspool spetsifikatsioonilehte.

1.1 Liidese tüüp: esimene kriitiline lõhe

Liidese tüüp määrab otseselt, kas teie põhikontroller suudab ekraani juhtida ja kui keeruline arendusprotsess on. Levinud liidesetüüpidel on igaühel oma sobivad rakendused:

Erimärkus: kui teie põhikontroller on MCU, nagu STM32F103, millel pole sisseehitatud RGB-kontrollerit, on RGB-liidese ekraani otsene valimine äärmiselt keeruline. Teil on vaja täiendavat sillakiipi (nt SSD1963) või teise võimalusena lülituda SPI- või paralleelliidese ekraanile.

1.2 Eraldusvõime ja suuruse sobitamine

Kõrgem eraldusvõime ei ole alati parem. Manustatud süsteemide ruumikitsikuses tähendab suurem eraldusvõime suuremat kaadripuhvri mälukasutust, suuremat energiatarbimist ja kõrgemaid kulusid. Rusikareegel on järgmine:

Lihtsate ikoonide või teksti (nt seadmepaneelid) kuvamiseks piisab 240x240 või 320x320
Standardsete inimese-masina liideste (nt pihuterminalide) jaoks: 480x480 või 800x480
Rakenduste jaoks, mis nõuavad selgeid diagramme või pilte: 720 x 720 või rohkem

Ruudukujulised TFT-d on muutumas üha tavalisemaks nutikates kantavates seadmetes ja tööstuslikes instrumentides. Levinud spetsifikatsioonid hõlmavad 1,3-tollist (240x240), 3,4-tollist (480x480) ja 4,0-tollist (720x720).

1.3 Kohanemisvõime keskkonnaga: sise-, välis- või äärmuslikud tingimused?

Paljud projektid töötavad standardsete ekraanidega prototüüpimise etapis hästi, kuid pärast nende kasutuselevõttu ilmnevad probleemid. Kolm peamist parameetrit väärivad erilist tähelepanu:

• Heledus: siseruumides kasutamiseks piisab 300–400 nitist; poolvälisrakendused nõuavad 500–800 niti; Täielik välikasutus otsese päikesevalguse käes nõuab loetavuse tagamiseks 1000 niti või rohkem

• Töötemperatuur: kaubanduslik kvaliteet: 0°C kuni 50°C; tööstuslik kvaliteet: -20°C kuni 70°C; autotööstuses või ekstreemsetes keskkondades on temperatuur -30 °C kuni 85 °C või laiem

• Vaatenurk: stsenaariumide puhul, kus ekraani vaatavad mitu inimest või kui seade on paigaldatud nurga all, eelistatakse IPS-i täisvaatenurgaga ekraane; TN-ekraanid on odavamad, kuid neil on lainurkade puhul oluline värvinihe

1.4 Puutepaneel ja pinnatöötlus

Kui teie toode vajab puutefunktsiooni, on peale takistusliku ja mahtuvusliku tüübi valimise mitu kergesti tähelepanuta jäetud detaili.

Lamineerimismeetod: Optiline sidumine tagab parema selguse ja väiksema peegelduse võrreldes õhuvahega lamineerimisega, kuid selle hind on suurem
Pinnakate: peegeldusvastane (AG), peegeldusvastane (AR) ja sõrmejäljevastane (AF) kattekiht – välistingimustes kasutatavate või suure heledusega seadmete jaoks on soovitatav AG+AR kombinatsioon

Katteklaasi kohandamine: kas on vaja ümaraid nurki, siidiekraaniga logosid, auke või muid esteetilisi muudatusi

2. Riistvara ja draiver: lõksude vältimine

Kui ekraan on valitud, toovad riistvaradisain ja draiverite arendamine kaasa veel ühe potentsiaalsete lõkse.

2.1 FPC kaabel ja ühendus

FPC-kaabel on 80% ekraanitõrgete põhjus. Enne kaabli sisestamist või eemaldamist avage alati konnektori riiv – selle jõuga tõmbamine võib kuldseid kontakte kahjustada. Ärge kunagi ühendage ega eemaldage FPC-d, kui süsteem on sisse lülitatud, kuna jääkvool võib liidese põletada.

FPC kohandamisel pöörake tähelepanu:

Kas kontaktide järjestus ja pingetasemed ühilduvad teie emaplaadiga
Kas on vaja painutada, laiendada või teiste komponentide ümber suunata
Kas FPC pikkus sobib mehaanilise korpuse konstruktsiooniga

2.2 Toiteallikas ja taustvalgustus

TFT-LCD-de jaoks on tavaliselt vaja mitut pingerööbast: VDD (3,3 V loogika), VGH (positiivne eelpinge), VGL (negatiivne eelpinge) ja teised. Ebanormaalne toiteallikas on värvimoonutuste ja ekraani virvenduse põhjus number üks. Tüüpiline diagnostiline lähenemisviis on kontrollida, kas VCOM-i pinge erineb andmelehe spetsifikatsioonist (näiteks 3,8 V ületamine põhjustab sageli märgatavat virvendust).

Taustvalgustusega sõitmiseks on soovitatav kasutada püsivoolulahendust koos PWM-hämardamisega. Kui PWM-sagedus langeb alla 150 Hz, võib inimsilm tajuda virvendust; soovitav on tõsta sagedus üle 200Hz.

2.3 Draiveri IC ja graafikateek

Levinud TFT draiveri IC-de hulka kuuluvad ILI9341, ST7789 ja ST7735. Nende hulgas pakub ILI9341 kõige rikkalikumat dokumentatsiooni ja kõige lihtsamat draiverirakendust, mistõttu sobib see 240x320 eraldusvõimega rakenduste jaoks.

Graafikateekide jaoks on LVGL ja TouchGFX manustatud ruumi peamised valikud. LVGL on avatud lähtekoodiga ja toetab mitut platvormi, samas kui TouchGFX on STM32 mikrokontrollerite jaoks sügavalt optimeeritud.

3. Erivalik: UART Smart Serial Screens

Kui teie meeskond ei soovi graafikadraiveri arendamisse palju aega investeerida või kui teie põhikontrolleri ressursid on piiratud, tasub kaaluda UART-seeriaekraani.

Sellised ekraanid sisaldavad sisseehitatud MCU-d (nt ATmega328PB) ja neid saab juhtida lihtsalt jadapordi kaudu käskude saatmisega, hõivates ainult TX- ja RX-viigud.

Turul olevad UART-ekraanid jagunevad üldiselt kahte kategooriasse:

Esimene pakub äärmiselt kõrget arendusefektiivsust – enne selle ekraanile vilkumist saate isegi arvuti kasutajaliidest simuleerida. Viimane pakub rohkem madalatasemelisi juhtimisvõimalusi.

4. Üldise tõrkediagnoosi kiirjuhend

Lõpuks on siin kiire kontroll-loend kõrgsagedusvälja probleemide tõrkeotsinguks – see võib lihtsalt päeva päästa:

Sümptom	Prioriteetse uurimise suund
Ekraan rikkis, ekraan puudub	Kontrollige, kas FPC-kaabel on lahti või oksüdeerunud (80% juhtudest); kontrollige eraldusvõime / värskendussageduse sätteid
Värvimuonutused, vertikaalsed triibud, värinad	Kontrollige ebanormaalset toitepinget (VGL/VGH/VCOM); kontrollige, kas PWM-i hämardamise sagedus on liiga madal
Hämar pilt või taustvalgus ei tööta	Kontrollige vananevaid taustvalgustuse LED-e; kontrollige toiteadapteri tegelikku väljundpinget
Ekraanil on parandatud tumedad/valged laigud	Füüsiline kahjustus või kokkusurumine tagaküljelt (pöördumatu – vajab asendamist)

TFT LCD valik ja arendus on oma olemuselt kompromiss kulude, jõudluse, arendustsükli ja töökindluse vahel. “Parimat” ekraani pole olemas – on vaid “sobivaim” lahendus. Loodan, et see juhend aitab teil projekti alguses vältida tarbetuid kõrvalepõikeid, võimaldades teil keskenduda rohkem jõupingutustele tõeliselt eristuva tootekogemuse loomisele.
