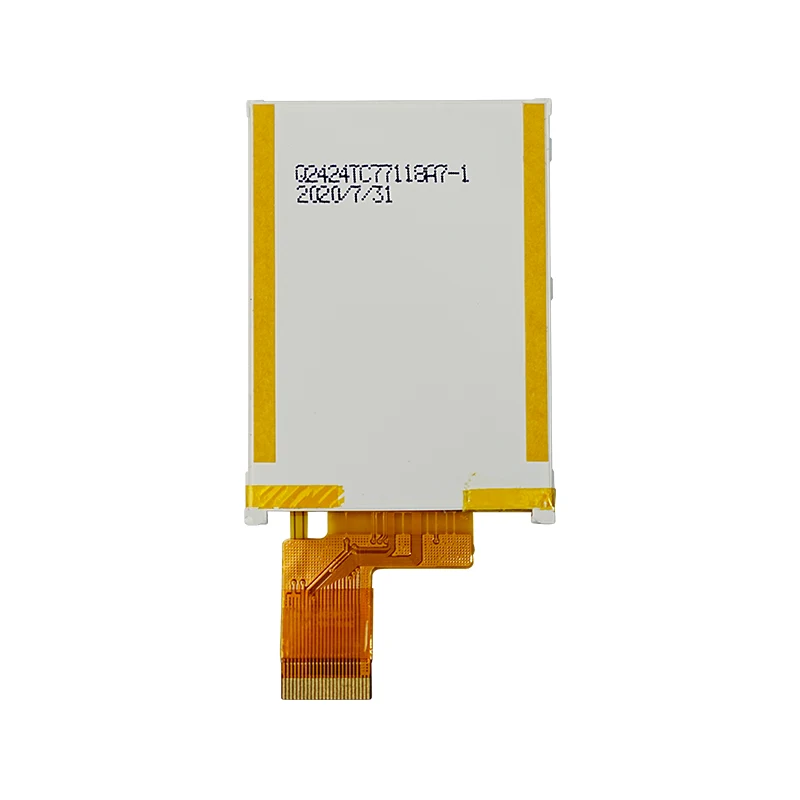

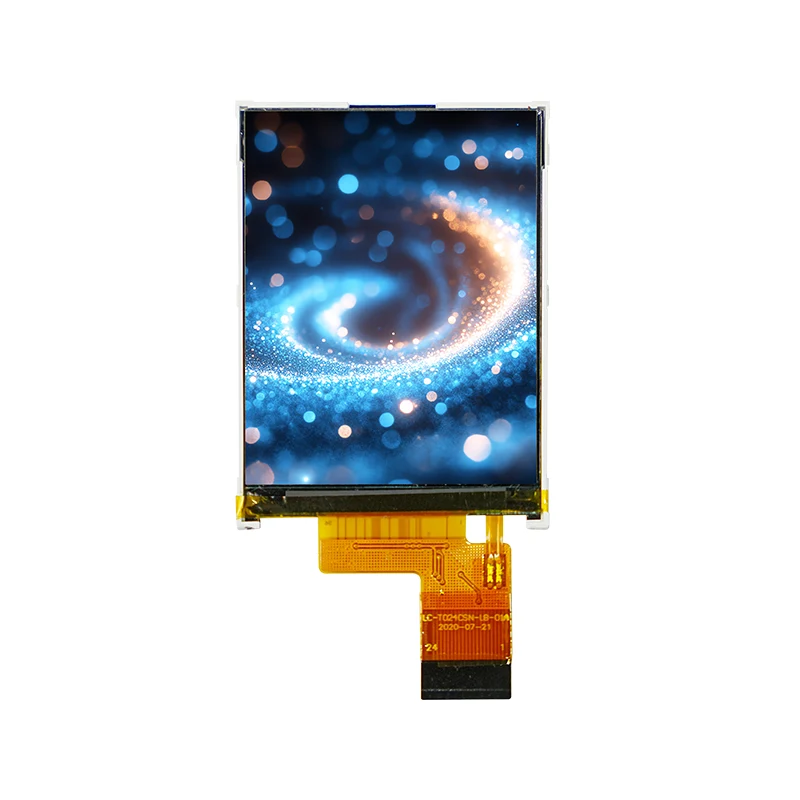

2.4 '' Aktiivne maatriks väike TFT LCD kuvarmoodul

Parameeter

Q27 (TFT-LCD koos IL18961 draiveriga IC)

Mooduli tüüp

2,7 "tft/16m värv

Resolutsioon

960 × 240 pikslit (graafiline punkt-maatriks)

Liides

SPI & RGB

Kuvarežiim

Ülekandev TFT

Taustvalgus

Valge LED (paralleelne)

Mehaanilised mõõtmed

39,1 (W) × 67,5 (h) × 2,4 (t) mm (FPC välistatud)

Aktiivne piirkond

33,06 (W) × 58,80 (h) mm

Pixel Pitch

0,18375 (W) × 0,13775 (H) mm

Elektrilised spetsifikatsioonid

· Loogikapinge (VDD): 3,0–3,6 V (tüüp 3.3V)

· Sisendpinge (VIH): 0,8 × IOVCC kuni IOVCC

· Sisendpinge (VIL): -0,3 V kuni 0,2 × IOVCC

· Praegune tarbimine: 8 mA (tüüp.)

Taustvalgustuse spetsifikatsioonid

· Pinge: 8,7–10.2V

· Vool: 15–25 mA

· Töötemp: -20 ° C kuni +70 ° C

· Ladustamistemperatuur: -30 ° C kuni +80 ° C

Ajastusomadused

· CLKINi sagedus: 13,5–30MHz (tüüp 27MHz)

· HSD periood: 1024–1907 CLKIN -tsüklid

· Vertikaalne sünkroonimine: 242,5–450,5H (NTSC/PAL)

Standardtooted

Kohandatud tooted

Tellimiskogus

Tarneaeg

Kohandamise tüüp

Tarneaeg

1-30 tk

Kohe

Üld-

5-8 nädalat

31-100 tk

1 nädal

FPC

4 nädalat

101-500 tk

1-2 nädalat

CTP

6 nädalat

501-1000 tk

2-5 nädalat

B/l

6 nädalat

1001-5000 tk

4-5 nädalat

Juhitahvel

8 nädalat

5000+ tk

5-7 nädalat

LCD -paneel

16 nädalat
