6,2-tolline laia temperatuuriga TN TFT LCD-ekraani moodul

Peamised rakenduse stsenaariumid

• Tööstuslikud juhtpaneelid: tehase automatiseerimisseadmed, PLC juhtimissüsteemid, inimese ja masina liidesed (HMI)

• Sõidukisisesed kuvasüsteemid: tarbesõidukite armatuurlauad, logistikasõidukite terminalid, spetsiaalsed sõidukite juhtimisekraanid

• Välisseadmete väljapanekud: päikeseenergia seiresüsteemid, välistingimustes kasutatavad makseterminalid, avalikud infoekraanid

• Meditsiiniseadmete näidikud: kaasaskantavad meditsiiniinstrumendid, diagnostikaseadmete abikuvarid

• Targa kodu juhtimine: hooneautomaatika juhtpaneelid, nutikad keskjuhtimissüsteemid

Tianfu 6,2-tolline laia temperatuuriga TN TFT LCD-ekraani moodul laos spetsifikatsioon

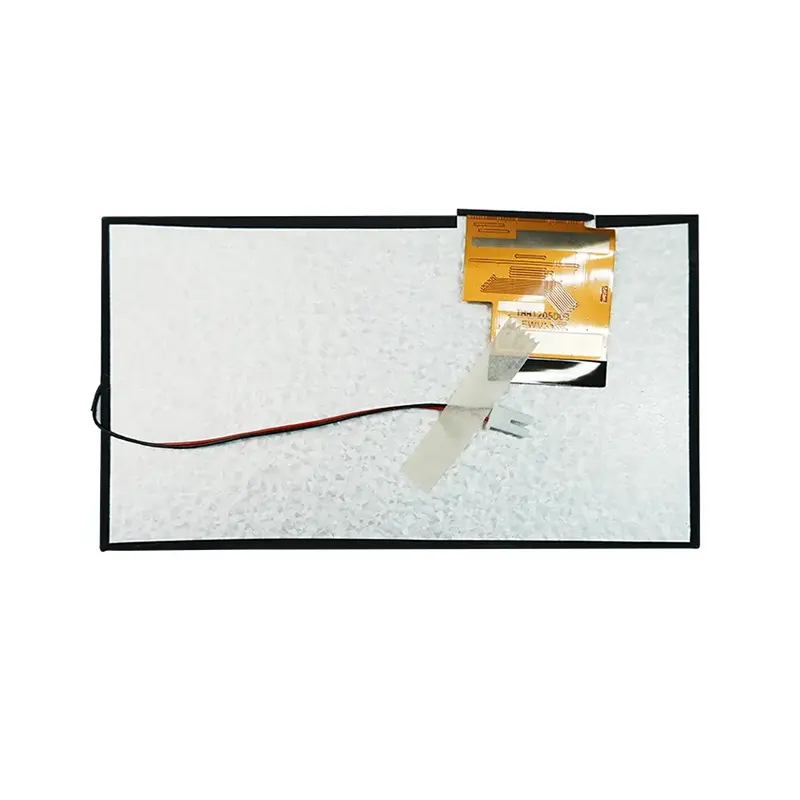

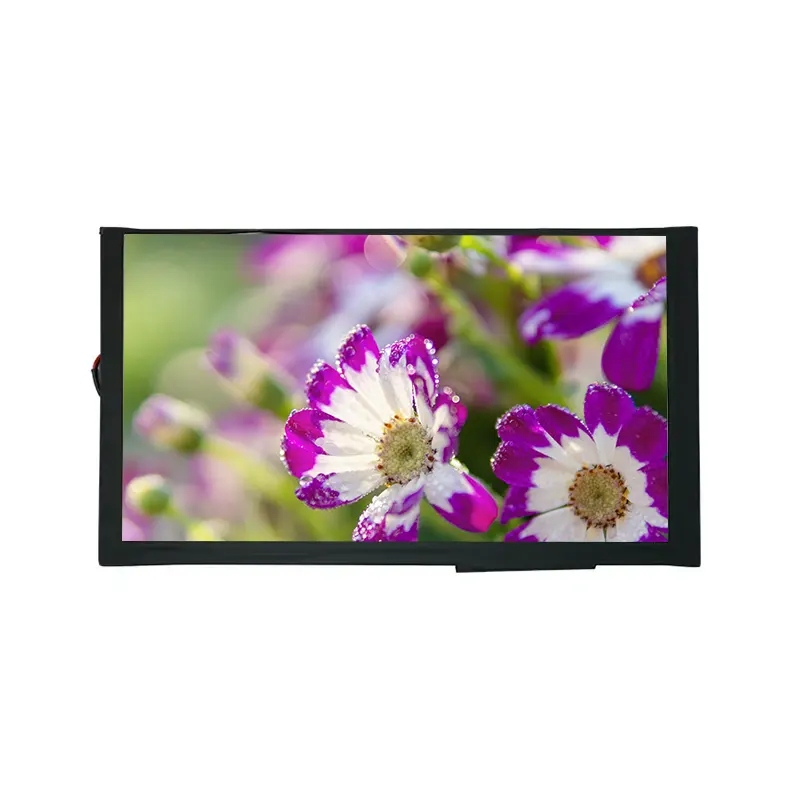

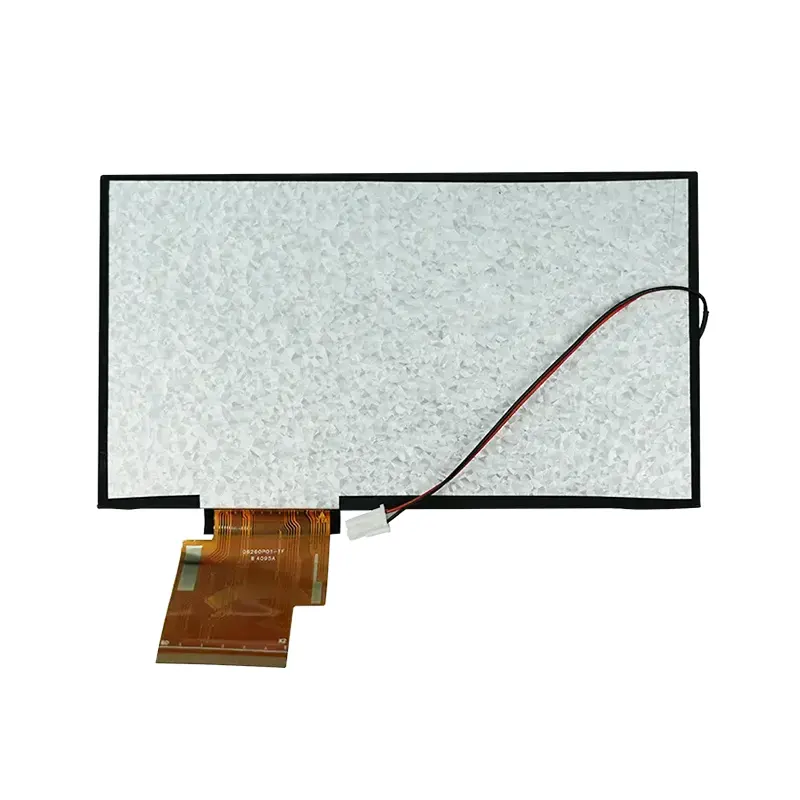

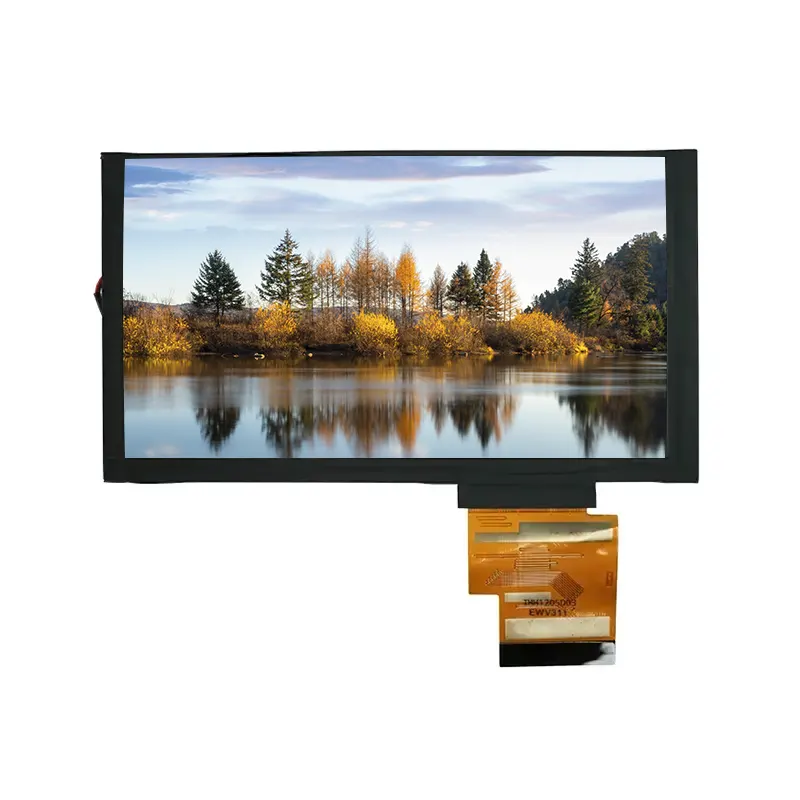

Tianfu kohandatud 6,2-tollise laia temperatuuriga TN TFT LCD-ekraani mooduli üksikasjad

Optilise jõudluse eelised

Suure heledusega ekraan: tüüpilise heledusega 500 cd/m² on see peaaegu kaks korda heledam kui tavalistel tarbijaklassi ekraanidel (250–300 cd/m²), tagades täiusliku nähtavuse isegi otsese päikesevalguse või tugeva ümbritseva valguse korral.

Laiad vaatenurgad: saavutab 150° vaatenurga (CR≥10) nii horisontaalselt kui ka vertikaalselt. See funktsioon on ülioluline, kui mitu operaatorit peavad ekraani üheaegselt vaatama või kui seade on paigaldatud ebatavalistesse kohtadesse.

Kiire reageerimine: kogu reageerimisaeg 25 ms (tõus + langus) tagab dünaamilise teabe värskendamise ilma liikumise hägususeta, muutes selle sobivaks reaalajas andmete kuvamiseks, voogude jälgimiseks ja põhiliste animeeritud liideste jaoks.

Värvi jõudlus: 50% NTSC värvigammaga. Kuigi see pole nii ulatuslik kui tipptasemel tarbijaekraanid, vastab see täielikult tööstuslike indikaatorite, olekuteadete ja graafilise andmete visualiseerimise nõuetele.

Kohanemisvõime ja töökindlus keskkonnaga

Lai temperatuurirežiim: töötemperatuuri vahemik -20 °C kuni 70 °C, sobib kasutamiseks külmladudest kuni kõrge temperatuuriga töökodadeni. Säilitustemperatuuri vahemik on veelgi laiem –30°C kuni 80°C, tagades ohutuse transportimisel ja ladustamisel.

Tugev taustvalgustussüsteem: kasutab 21 valget LED-i, mille toiteallika disain on 9,6 V/210 mA, tagades ühtlase ja stabiilse taustvalgustuse, mille tüüpiline eluiga on üle 50 000 tunni.

Tootmise kvaliteedikontroll

• Juhuslik proovide võtmine kõrge temperatuuri ja kõrge õhuniiskuse testimiseks (85°C/85% suhteline õhuniiskus 240 tunni jooksul) partii kohta.

• Termošoki testimine (-20°C ⇄ 70°C 1000 tsükli jaoks).

• Vibratsiooni ja mehaanilise löögi testimine tööstusseadmete paigaldusnõuete täitmiseks.

Toimivuse järjepidevuse garantii

• Heleduse ühtlus on kontrollitud üle 85%.

• Heledate/tumedate pikslite garantii puudub (Nulldefektiga piksliklass on saadaval nõudmisel).

• Värvide ühtlus partiide vahel, mida kontrollitakse ΔE < 5.

Ühilduvuse ja integratsiooni tugi

• Toetab standardset RGB liidest, mis ühildub tavaliste tööstuslike protsessoritega.

• Pakub üksikasjalikku liidese määratlust ja ajastuse spetsifikatsiooni dokumente.

• Valikulised takistuslikud või mahtuvuslikud puutepaneelid (müüakse eraldi).

• Pakub etalonskeemide kujundusi ja initsialiseerimiskoodide näiteid.

Mis on teinud Tianfust meie klientide valiku 16 aasta jooksul?

Aastakümne pikkune kogemus: üle 10 aasta, mis on pühendatud tööstuslikele kuvalahendustele, mõistame sügavalt tööstuslike rakenduste ainulaadseid nõudeid. Erinevalt tarbijatele mõeldud ekraanidest, mis seavad esikohale äärmuslikud värvid ja õhukesed profiilid, keskendume töökindlusele, keskkonnaga kohanemisvõimele ja pikaajalisele stabiilsusele.

Tõestatud toimivus välitingimustes: meie kuvamoodulid on valideeritud üle 5000 tööstusliku kasutuselevõtu käigus kogu maailmas, sealhulgas:

• Tuuleenergia seiresüsteemid Põhja-Euroopa äärmises külmas (pidev töö –25°C juures)

• Nafta puurimisplatvormi mõõteriistad Lähis-Ida kõrgetel temperatuuridel (keskkonnatemperatuur üle 50 °C)

• 24/7 Manufacturing Execution System (MES) terminalid

Tehnilise toe kohustus

• Põhjaliku tehnilise dokumentatsiooni ja integreerimisjuhendite pakkumine.

• Tehnilise toe meeskond, kellel on keskmiselt 8+ aastat kogemust tööstuselektroonika toodete vallas.

• Väikeste partiide tellimuste näidiste testimise ja kiire kohaletoimetamise tugi.

• Pühendumus tööstustoodete pikaajalisele tarne- ja elutsükli toele.

Juhtum meie kliendilt: Display Upgrade for Intelligent Warehouse Logistics Terminals

Kliendi taust ja väljakutsed: suur e-kaubanduse logistikakeskus vajab kiiresti oma lao mobiilsete andmeterminalide (PDA-de) kuvade uuendamist. Originaalekraanidel puudus piisav heledus lao intensiivse valgustuse all, mistõttu oli operaatoritel raske lugeda vöötkoodi skaneeringuid ja laoinfot. Lisaks põhjustasid olulised temperatuurikõikumised laos (külmhoonetest kuni kõrge temperatuuriga suvetingimusteni) standardsete ekraanide aeglustumist või rikkeid, mõjutades tõsiselt sortimise tõhusust ja täpsust.

Meie lahendus: klient võttis kasutusele meie 6,2-tollise laia temperatuuriga TN TFT LCD-ekraani mooduli. Selle 500 cd/m² suur heledus tagab selge nähtavuse igat tüüpi valgustuse korral. -20°C ~ 70°C lai töötemperatuurivahemik kohandub suurepäraselt keeruka laokeskkonnaga, tagades seadme stabiilse töötamise aastaringselt. Veelgi enam, 150° lai vaatenurk võimaldab operaatoritel hõlpsasti teavet lugeda olenemata sellest, kuidas nad seadet hoiavad.

Rakenduse tulemused: Pärast seadmete uuendamist paranes ekraaniteavet lugevate sorteerijate efektiivsus üle 30% ja ekraaniprobleemidest põhjustatud veamäär langes oluliselt. Klientide tagasiside näitab, et kuvari töökindlus on drastiliselt vähendanud seadmete hoolduseks kuluvat seisakuaega, mis loob tugeva aluse "intelligentse logistikasüsteemi korrapäraseks toimimiseks".

K1: Kas see ekraan on selgesti nähtav väljas otsese päikesevalguse käes?

V: Jah, absoluutselt. 500 cd/m² suure heledusega disain on loodud spetsiaalselt välistingimustes ja tugevas ümbritsevas valguses. Võrreldes tavaliste mobiiltelefonide ekraanidega (tavaliselt 300–400 cd/m²) on meie ekraan suurepäraselt loetav ka eredas valguses. Optimaalsete tulemuste saavutamiseks soovitame seda siduda pimestamisvastase (AG) pinnatöötlusega.

K2: Kas töötemperatuuri vahemik -20°C kuni 70°C hõlmab ka käivitustemperatuuri?

V: Jah, see on kogu töötemperatuuri vahemik, sealhulgas nii külm- kui ka kuumkäivitused. -20°C juures võib ekraanil tippheleduse saavutamine veidi kauem aega võtta (tavaliselt 30–60 sekundit), kuid see kuvatakse normaalselt. Ekstreemsemate rakenduste jaoks saame soovi korral pakkuda eriversioone.

3. küsimus: kas kontrastsuse suhe 140:1 on piisav? Tundub madalam kui tarbekaupadel.

V: Tööstuslike kuvarite kontrastsuse standardid erinevad tarbekaupadest. Suhe 140:1 on mõõdetud suure heledusega 500 cd/m². Tegelik visuaalne jõudlus on palju parem kui tarbijaekraanid, mis töötavad samal heledustasemel. Meie optimeerimine tagab parima võimaliku loetavuse tööstuslikes keskkondades, mis on sageli allutatud ümbritseva valguse häiretele.

4. küsimus: kas 25 ms reageerimisaeg põhjustab liikumise hägusust?

V: Tööstuslike rakenduste jaoks on 25 ms kogu reaktsiooniaeg täiesti piisav. Tööstuslikud liidesed koosnevad peamiselt andmete värskendustest ja olekunäitajatest, mitte aga kiirest videoesitusest. See reageerimisaeg tagab dünaamiliste andmete sujuva värskendamise, tagades samal ajal parema pinge stabiilsuse ja pikema eluea.

K5: Kas see toetab puutefunktsioone?

V: See toode on põhikuvamoodul, kuid saame pakkuda täielikku ekraani ja puutetundliku integreerimise lahendust. Teeme koostööd mitme kvaliteetse puutepaneeli tarnijaga, et pakkuda resistiivseid (parem kinnastega töötamiseks) või mahtuvuslikke puutelahendusi, tagades optilise jõudluse ja töökindluse täiusliku vastavuse.

K6: Mis on taustvalgustuse LED-ide eluiga ja kas asendamine on keeruline?

V: Taustvalgustussüsteem on mõeldud üle 50 000 tunni kasutuseaks (tavalise kasutuse korral umbes 5-6 aastat). LED-id kasutavad massiivi disaini, nii et ühe LED-i rike ei põhjusta kogu taustvalgustuse tõrke. Suuremat töökindlust nõudvate rakenduste jaoks saame pakkuda üleliigse kujundusega versioone.

Q7: Mis on minimaalne tellimuse kogus (MOQ) ja mis on tarneaeg?

V: Standardmudelite MOQ on 100 ühikut, samas kui näidised on saadaval alates 1 ühikust. Konkreetsete tarneaegade kohta vaadake allolevat tabelit; Kiireloomuliste tellimuste osas saab läbi rääkida kiirendatud tootmiseks. Hoiame oma populaarseimate mudelite jaoks turvavarusid, et rahuldada klientide kiireloomulisi vajadusi.

Tianfu juhtiv aeg
