2,8 'Tavaliselt must IPS TFT LCD -ekraanmoodul

Äärmuslike keskkondade jaoks ehitatud TIANFU 2,8 'Tavaliselt must IPS TFT LCD -ekraanmoodul pakub 262K värvi 1200: 1 kontrasti ja 80 ° vaatenurgaga. Töötab vahemikus -40 ° C kuni +85 ° C (säilitamine: -55 ° C kuni +110 ° C) ja jääb ellu termiliste löökide testid (-30 ° C ↔80 ° C). Funktsioonid 4-juhitud taustvalgus (3,2 V 80mA) ja 4-juhtmeline SPI-liides sujuva MCU integreerimiseks.

Saada päring

Tootekirjeldus

Kompaktne 50,0 × 69,20 × 2,4mm disain, 2,8 'Tavaliselt mustad IPS TFT LCD-ekraanmoodul sobib ideaalselt autotööstuse HMI, tööstuslike juhtseadmete ja karmide IoT-rakenduste jaoks, mis nõuavad kargeid visuaale ja igasuguseid ilmastiku usaldusväärsust.

Toetavad väikese partii prooviversiooni tellimused ja kohandatud püsivara/liidese kujundus, IPS TFT LCD-ekraanmoodulite tootmine, TIANFU tagab sujuva integreerimise nutikatesse juhtelementidesse/kaasaskantavatesse instrumentidesse, mida toetab 12-kuuline garantii.

Tianfu 2,8 'Tavaliselt must IPS TFT LCD -ekraanmoodul aktsiafunktsioonides

1. tööstus-kvaliteediga vastupidavus

Töötab vahemikus -40 ° C kuni +85 ° C ja elab üle termiliste šokkide testid (-30 ° C ↔80 ° C), tagades usaldusväärsuse karmides keskkondades nagu autotööstus, nagu auto armatuurlauad ja ioT-seadmed.

2.High-kontrastiline visuaalne jõudlus

Tutvustab 1200: 1 kontrastsuse suhe ja 80 ° vaatenurgad täpse CIE 1931 värvi kalibreerimisega (nt punane 0,655x/0,335y juures), mis sobib ideaalselt meditsiiniliste või tööstusseadmete kriitilisteks väljapanekuteks.

3. Tiheldas integratsiooni 4-juhtmega SPI-ga

Eelkonfigureeritud juhtnööride (D/C, CS, lähtestamine) ja 2,5–3,3 V loogikapinge vähendavad arendusaega ja energiatarbimist, ühilduvad odavate MCU-dega.

4.Energergia efektiivne taustvalgustuse kujundus

4 Paralleelsed valged LED-id (3,2 V @80mA) tagavad ühtlase heleduse kuni 4,8% läbilaskvuse, mis on optimeeritud vähese energiatarbega kaasaskantavate seadmete jaoks.

Tianfu kohandatud 2,8 'tavaliselt must IPS TFT LCD -ekraanmooduli spetsifikatsioon

Ekraani tüüp	2,8 "TFT-LCD (tavaliselt must, transmissiivne)
Resolutsioon	240 × 320 pikslit (graafiline punkt-maatriks)
Aktiivne piirkond	43,20mm (W) × 57,60mm (H)
Juht IC	ST7789T3
Elektrilised spetsifikatsioonid
Loogikapinge (VCC)	2,5–3,3 V (tüüp 2,8V)
Sisendpinge (Will/VIH)	Madal: GND - 0,3 × VCC / High: 0,7 × VCC - VCC
Taustvalgustuse konfiguratsioon	4 valget LED -i paralleelselt (3,2 V @80mA)
Taustvalguse heledus	4,8% läbilaskvus (tüüpiline)
Mehaaniline ja keskkond
Visand mõõtmed	50,0mm (W) × 69,20mm (H) × 2,4mm (t)
Töötemperatuur	-40 ° C kuni +85 ° C
Säilitustemperatuur	-55 ° C kuni +110 ° C
Optiline jõudlus
Kontrastsussuhe	1200: 1 (tüüpiline)
Reageerimise aeg	30 ms (tüüpiline)
Vaatenurk	80 ° (horisontaalne ja vertikaalne, CR≥10)
Värvimäär (CIE 1931)	Valge: (0,305–0,311x, 0,336–0,342y) Punane: (0,655–0,661x, 0,335–0,341y) Roheline: (0,259–0,265x, 0,597–0,603y) Sinine: (0,131–0,137x, 0,134–0,140y)

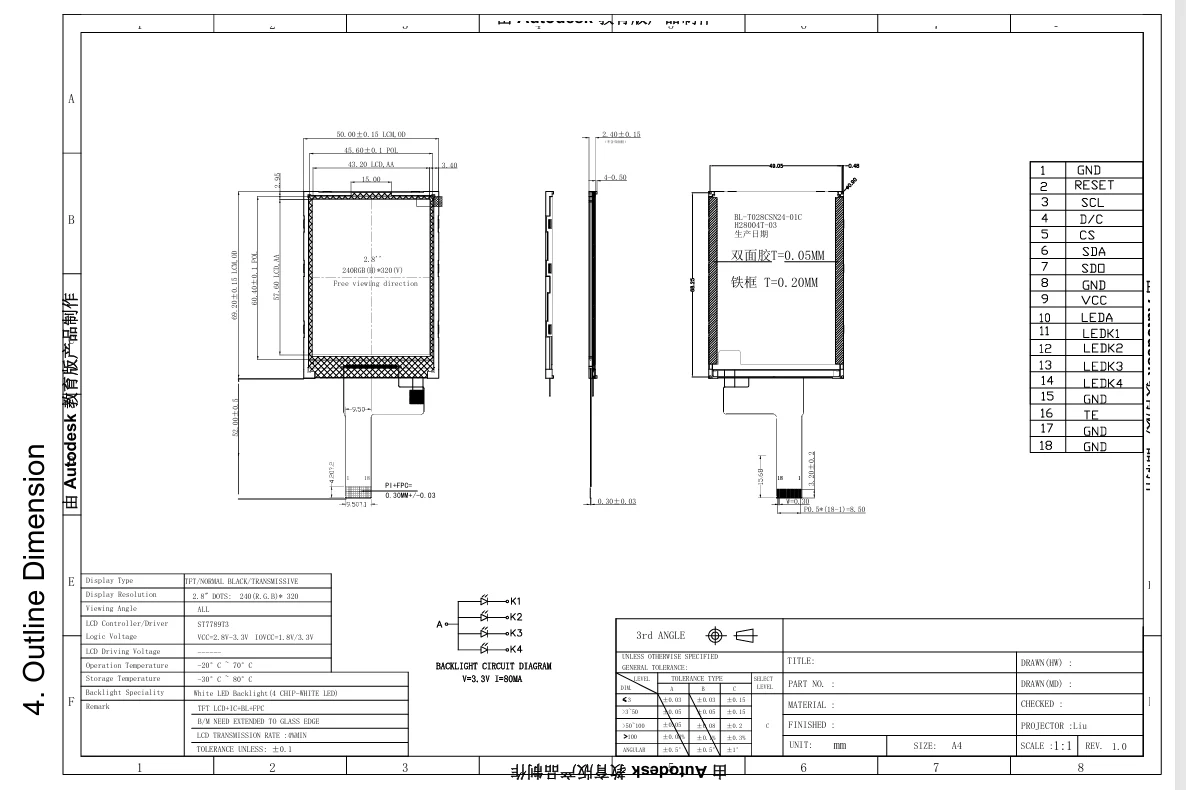

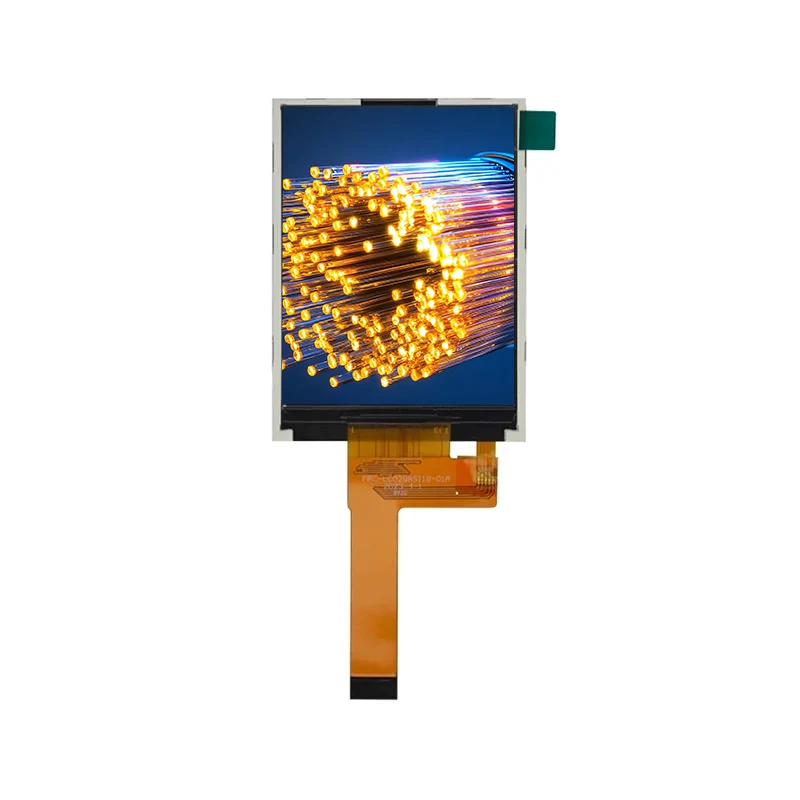

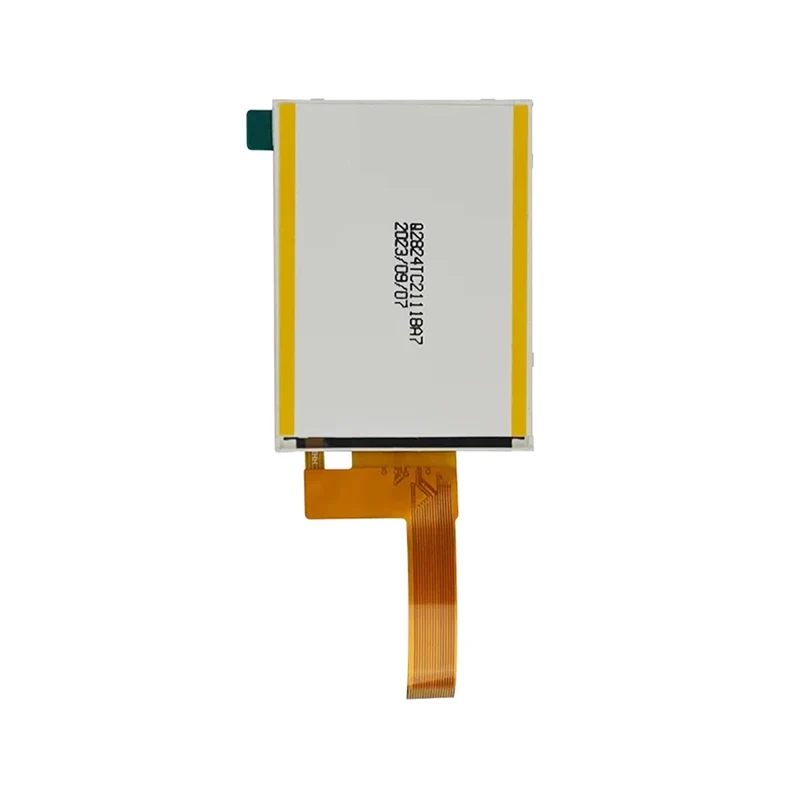

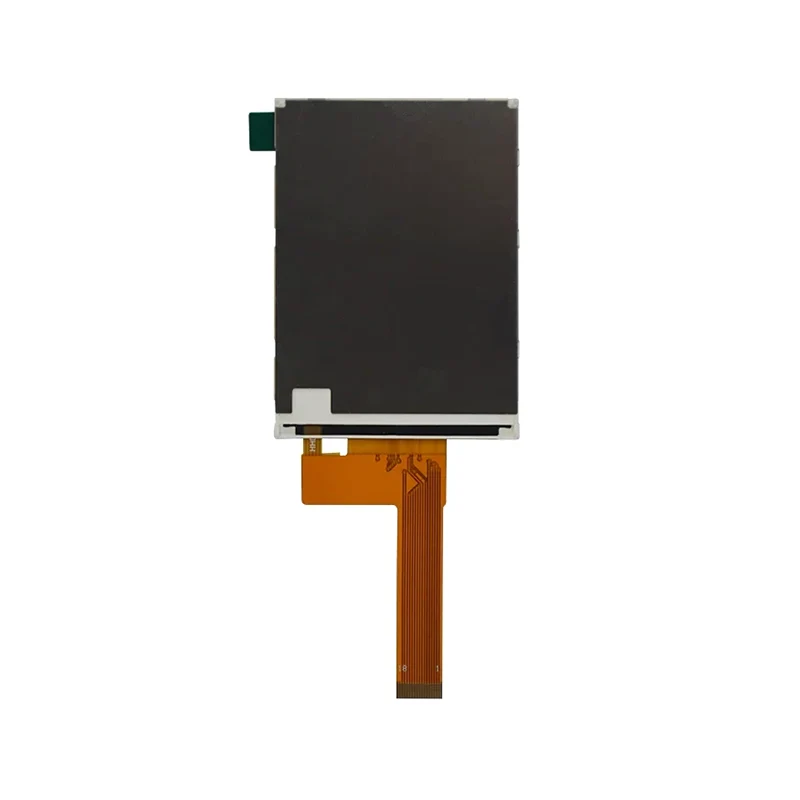

Tianfu 2.8 'Tavaliselt must IPS TFT LCD ekraanmooduli üksikasjad

Tianfu 2,8 'IPS TFT LCD ekraanmooduli rakendus

Tianfu juhtiv aeg

Standardtooted		Kohandatud tooted
Tellimiskogus	Tarneaeg	Kohandamise tüüp	Tarneaeg
1-30 tk	Kohe	Üld-	5-8 nädalat
31-100 tk	1 nädal	FPC	4 nädalat
101-500 tk	1-2 nädalat	CTP	6 nädalat
501-1000 tk	2-5 nädalat	B/l	6 nädalat
1001-5000 tk	4-5 nädalat	Juhitahvel	8 nädalat
5000+ tk	5-7 nädalat	LCD -paneel	16 nädalat
