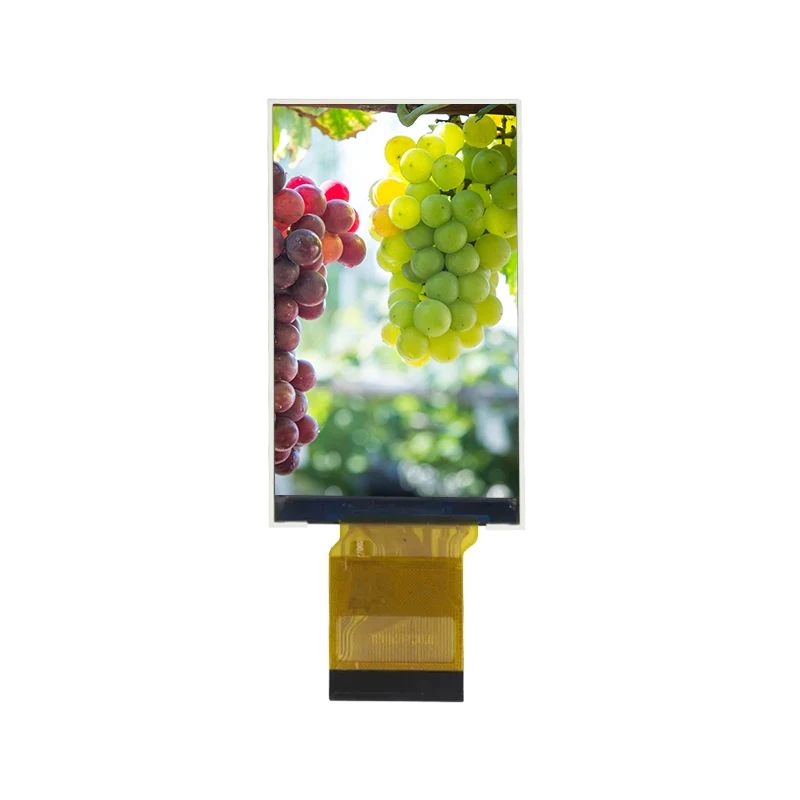

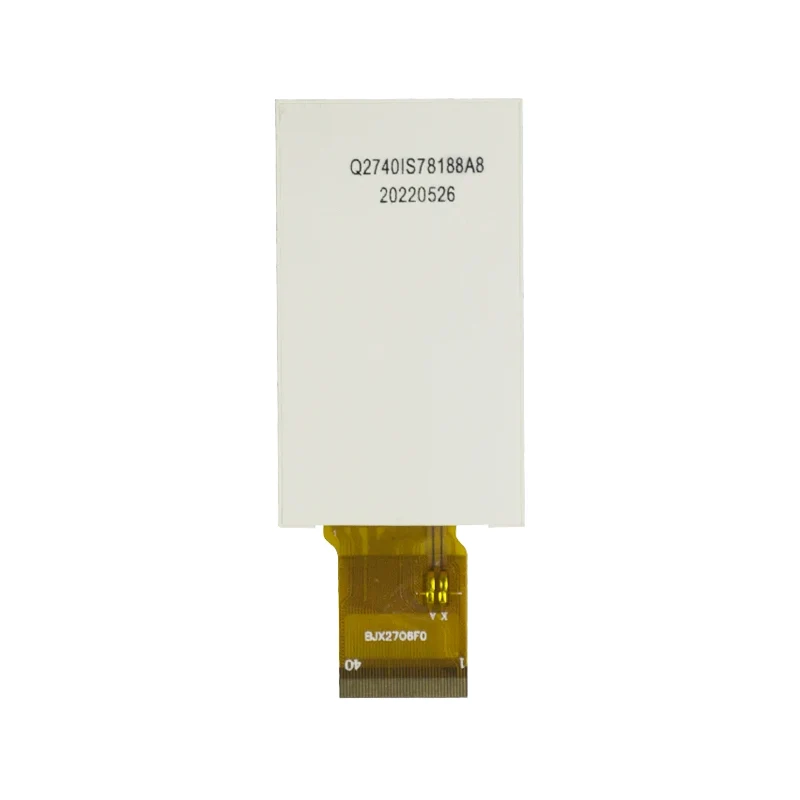

3,92-tolline laia temperatuuriga IPS TFT LCD-ekraani moodul

Professionaalse Hiina LCD-tootja ja kohandatud tarnijana tutvustab Tianfu seda 3,92-tollise laia temperatuuriga IPS TFT LCD-ekraani moodulit, rõhutades kõrget kulutõhusust ja töökindlust. See moodul kasutab ST7796 draiveri IC-d, sellel on eraldusvõime 320 × 320 ja see toetab 16,7 miljonit värvi, pakkudes selgeid, üksikasjalikke ja stabiilseid pilte 3,92-tollisel laia vaatenurgaga IPS-ekraanil. Tootel on laiad töötemperatuuri võimalused (-20 °C kuni +70 °C), mistõttu see sobib kasutamiseks karmides keskkondades, näiteks välistingimustes, tööstuses ja autotööstuses. Samuti toetab see MCU/SPI liideseid ja laia pingevahemikku (2,5 V–3,6 V), mistõttu on see ideaalne kaasaskantavate ja väikese võimsusega seadmete jaoks.

Milleks see võimeline on?

Reaalajas teabe visualiseerimine: kuvab selgelt graafikat, ikoone, teksti ja andmeliideseid

Inim-masina liidese (HMI) tuum: pakub kasutajatele intuitiivset puute- või nupupõhist interaktiivset liidest

Madala võimsusega töö: laia pingega disain (2,5 V–3,6 V), sobib ideaalselt akutoitel või kaasaskantavatele seadmetele

Stabiilne jõudlus laias temperatuurivahemikus: töötab usaldusväärselt karmides keskkondades -20 °C kuni +70 °C, tagades töökindluse välistingimustes, tööstuses ja autotööstuses

Spetsifikatsioon

Tianfu 3,92-tollise laia temperatuuriga IPS TFT LCD-ekraani mooduli üksikasjad

Kaasaskantavad monitorid: kuvavad selgelt südame löögisageduse, vere hapniku ja vererõhu lainekuju. Pihushoitavad diagnostikaseadmed: liidesed ultrahelikuvamise ja kehatemperatuuri sõeluuringute jaoks

Autod ja transport

Autode keskjuhtimise abiekraanid: ekraan kliimaseadme juhtimiseks ja rehvirõhu jälgimiseks. Elektrisõidukite näidikupaneelid: ekraan aku taseme, kiiruse ja navigatsioonihoiatuste jaoks

Tööstusautomaatika ja HMI

Tööstuslikud juhtpaneelid: PLC oleku jälgimine ja tootmisliini andmete visualiseerimine

Nutika kodu juhtimisekraanid: integreeritud liides turvalisuse, temperatuuri reguleerimise ja valgustuse jaoks

Testimis- ja mõõteriistad

Ostsilloskoobid ja spektrianalüsaatorid: reaalajas lainekuju renderdamine

Nutikad elektriarvestid ja energiahaldus: energiatarbimise kõverad ja häireteabe kuva

Tarbeelektroonika ja nutiseadmed

Nutikad kellad/treeningseadmed: kohandatud ümara kasutajaliidese disaini jaoks

Kodumasinate paneelid: kohvimasinate ja ahjude interaktiivsed liidesed.

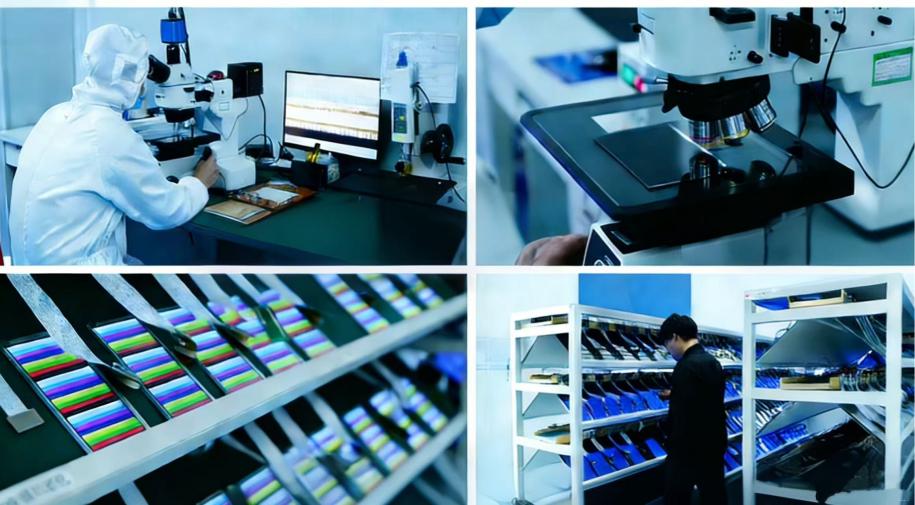

Kvaliteedikontroll on meie tegevuse keskmes.

Töökindluse testimine (vastab tööstusstandarditele)

Kõrgtemperatuuri säilitamise test: pidev töö 240 tundi temperatuuril 80 °C, pärast taastumist säilib täielik funktsionaalsus.

Säilitamiskatse madalal temperatuuril: püsiv kokkupuude 240 tundi temperatuuril -30 °C, ilma vedelkristallide külmumise või talitlushäireteta.

Töökatse kõrgel temperatuuril ja kõrge õhuniiskusega: pidev töö 240 tundi temperatuuril 60 °C ja 90% suhtelise õhuniiskuse juures, ilma korrosiooni või kuvamishäireteta.

Tootmis- ja kvaliteedikontrolli standardid

Täisautomaatne SMT-koost: tagab ühtlase jootekvaliteedi.

100% sisselülitamise kontroll: pikslite testimine, värvide ühtluse analüüs ja taustvalgustuse toimivuse kontrollimine.

Põlemiskatse: 48 tundi pidevat töötamist toatemperatuuril, et kõrvaldada varajases staadiumis defektsed tooted.

Kuidas saame LCD-ekraani teie jaoks kohandada?

Kohandusteenused ja protsessivoog

Kohandatavad valikud

Liidese reguleerimine: SPI/MCU prioriteedi konfiguratsioon ja viigujärjestuse kohandamine.

Taustvalgustuse häälestamine: heleduse, värvitemperatuuri (2700–6500 K) ja hämardusmeetodi (PWM/analoog) kohandamine.

Pinnatöötlus: pimestamisvastane kate, sõrmejäljevastane kate ja läikiv/matt lamineerimine.

Vormiteguri muutmine: FPC pikkuse ja liidese asendi reguleerimine koos kohandatud augustamise toega.

Puuteekraani integreerimine: takistuslik/mahtuvuslik puuteekraan (toetab kuni 10-punktilist puutetundlikkust).

Protsessi voog

Nõuete analüüs: tehnilise meeskonnaga konsulteerimine lahenduse, liidese ja keskkonnanõuete kinnitamiseks.

Lahenduse disain: vooluringi ühendusskeemide ja draiveri lähtestamiskoodi pakkumine (ühildub Arduino, STM32, Raspberry Pi-ga).

Proovide valmistamine: 3–5 prooviproovi tarnimine 5–7 tööpäeva jooksul.

Kontrollimine ja silumine: abi ekraani testimisel, energiatarbimise optimeerimisel ja temperatuuri tõusu testimisel.

Väikepartii proovitootmine: esialgne partii 50–500 ühikut, millele on lisatud kontrolliaruanded.

Masstootmine: tarne 15–20 päeva jooksul koos partii kvaliteedi dokumentatsiooniga.
