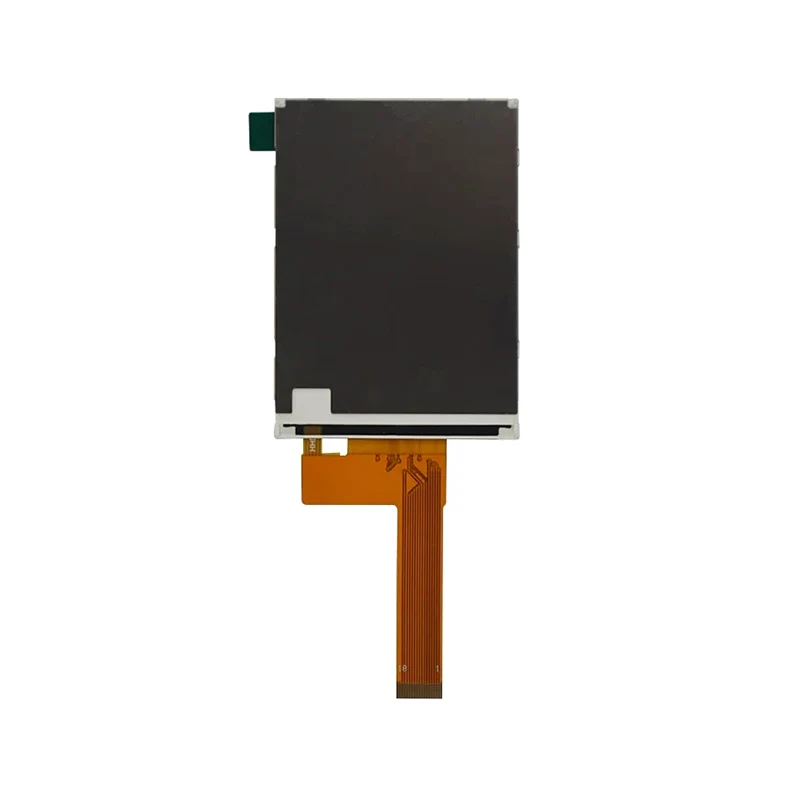

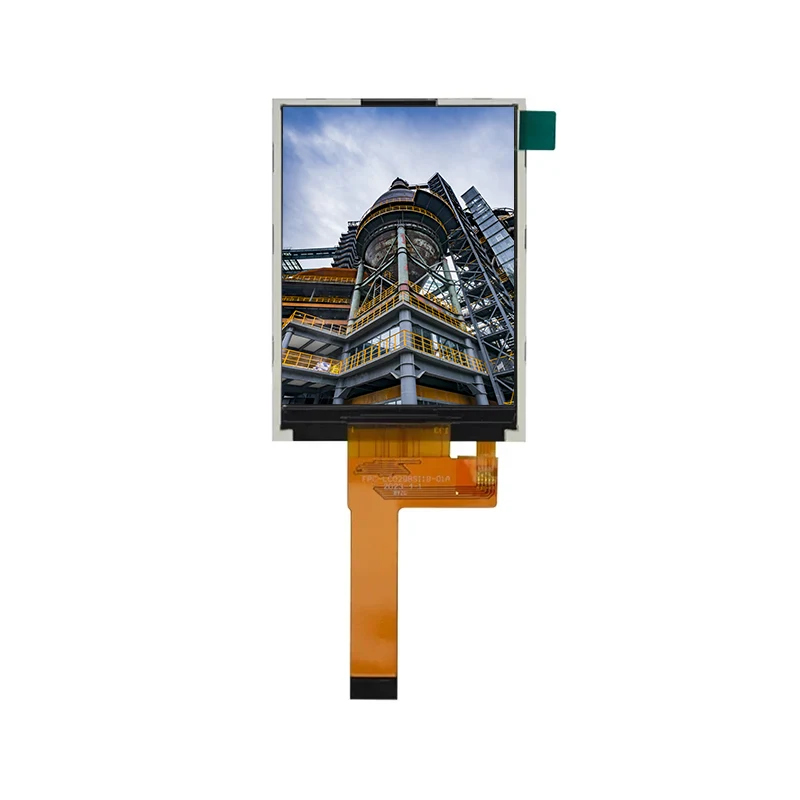

2,8 '8 -bitine standard TN TFT LCD -ekraanimoodul

Tianfu 2,8 '8 -bitine TN TFT LCD -ekraanmoodul: vastupidav -20 ° C kuni +70 ° C Töö (ladustamine: -30 ° C kuni +80 ° C) ST7789V draiveriga, 262K värvid ja 500: 1 kontrast. Toetab SPI/RGB/8-bitiseid paralleelseid liideseid. Funktsioonid 4-juhitud taustvalgustus (3,2 V, 80mA, 280 CD/m²), 16ms reageerimine ja kompaktne 50,0 × 69,20 × 2,9mm disain. 2,8 '8 -bitise TN TFT LCD -ekraanimoodul on ehitatud autotööstuse HMI, tööstuslike juhtseadmete ja välimise asjade Interneti jaoks, millel on termiline šokk/niiskuse takistus.

Saada päring

Tootekirjeldus

Hiina TIANFU TFT LCD-ekraanimooduli tehase toetamine väikese partii prooviversiooni tellimuste ja kohandatud püsivara/liidese kujundamisel tagab sujuva integreerimise nutikatesse juhtelementidesse/kaasaskantavatesse instrumentidesse, mida toetab 12-kuuline garantii.

Tianfu 2,8 '8 -bitine TN TFF LCD -ekraanmoodul varufunktsioonides

1. tööstus-kvaliteediga vastupidavus

Töötab 90% niiskuse takistusega -20 ° C kuni +70 ° C ja jääb ellu termiliste šokkide testide (-20 ° C ↔70 ° C), tagades töökindluse autotööstuses, välistingimustes ja karmides tööstuskeskkondades.

2.Multi-liidese paindlikkus

Toetab 8-bitiseid paralleelseid, SPI ja jadaliideseid, mis on kooskõlas mitmekesiste MCUdega sujuva integreerimise ja vähendatud arendusaja jaoks.

3.Thigh ja jõudlus ekraan

240 × 320 eraldusvõimega 262K värvi, 500: 1 kontrasti suhe ja 16ms reageerimise aeg kargete visuaalide jaoks dünaamilistes rakendustes.

4. Optimeeritud energiatõhusus

Lai pingesisend (2,5–3,6 V) ja energiasäästlik 4-juhitud taustvalgus (3,2 V @80mA, 280 CD/m²) vähendavad energiatarbimist ilma heledust kahjustamata.

Tianfu kohandatud 2,8 '8 -bitine TN TFT LCD -ekraanimooduli spetsifikatsioon

Ekraani tüüp	2,8 "TFT-LCD (tavaliselt valge, transmissiivne)
Resolutsioon	240 × 320 pikslit (graafiline punkt-maatriks)
Aktiivne piirkond	43,20mm (W) × 57,60mm (H)
Juht IC	ST7789V
Loogikapinge (VCC)	2,5–3,6 V (tüüp 3.3 V)
Sisendpinge (Will/VIH)	Madal: GND - 0,2 × VCC / High: 0,8 × VCC - VC
Taustvalgustuse konfiguratsioon	4 valget LED -i paralleelselt (80mA 3,2 V)
Taustvalguse heledus	250–300 CD/m² (tüüp 280 CD/m²)

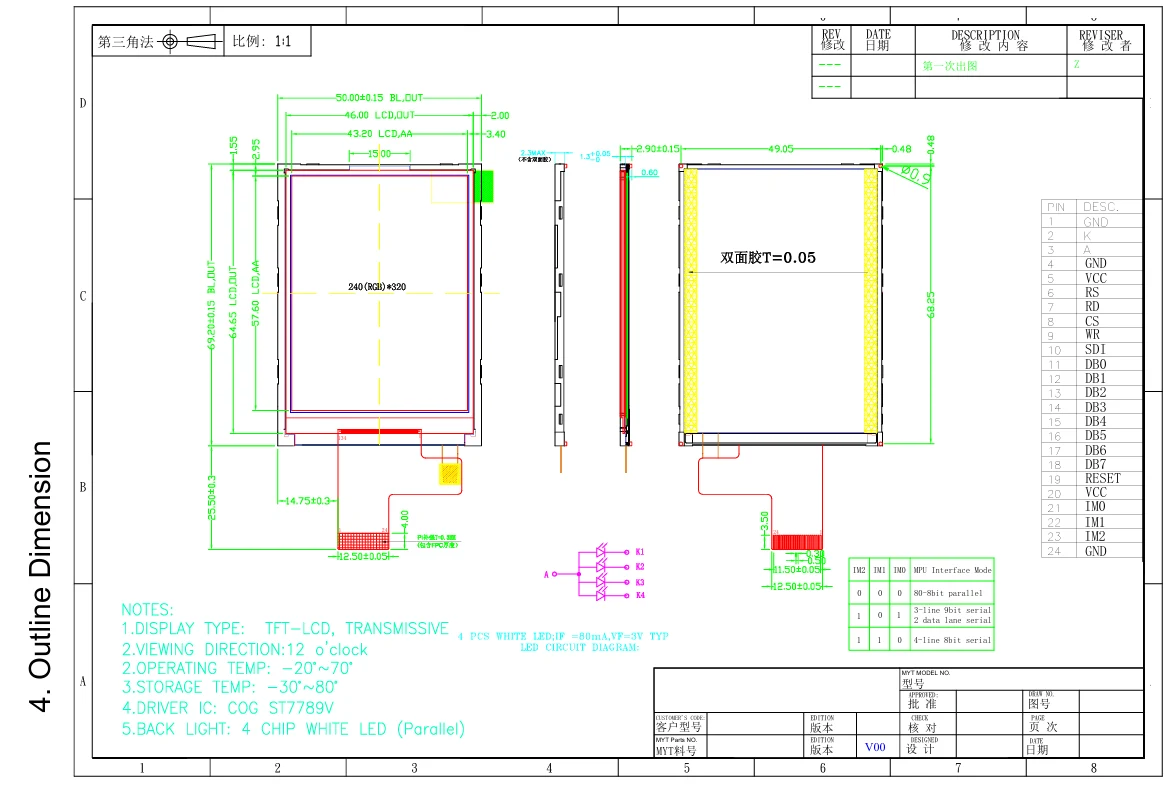

Visand mõõtmed	50,0 mm (W) × 69,20mm (H) × 2,9mm (t)
Töötemperatuur	-20 ° C kuni +70 ° C (90% RH MAX)
Säilitustemperatuur	-30 ° C kuni +80 ° C (80% RH MAX)
Kontrastsussuhe	500: 1 (tüüpiline)
Reageerimise aeg	16ms (tüüpiline)
Vaatenurk	- horisontaalne: ± 45 ° (CR≥10) - vertikaalne (ülemine/ala): 50 °/20 ° (CR≥10)
Värvimäär (CIE 1931)	Valge: (0,301x, 0,337y) Punane: (0,621x, 0,332y) Roheline: (0,294x, 0,577y) Sinine: (0,141x, 0,157y)
Läbilaskvus	6,4% (tüüpiline)
Liidese tüüp	- 8-bitine MCU paralleel (8080 ajastus) -3-realine 9-bitine seeria -2-data-rada -4-realine 8-bitine seeria

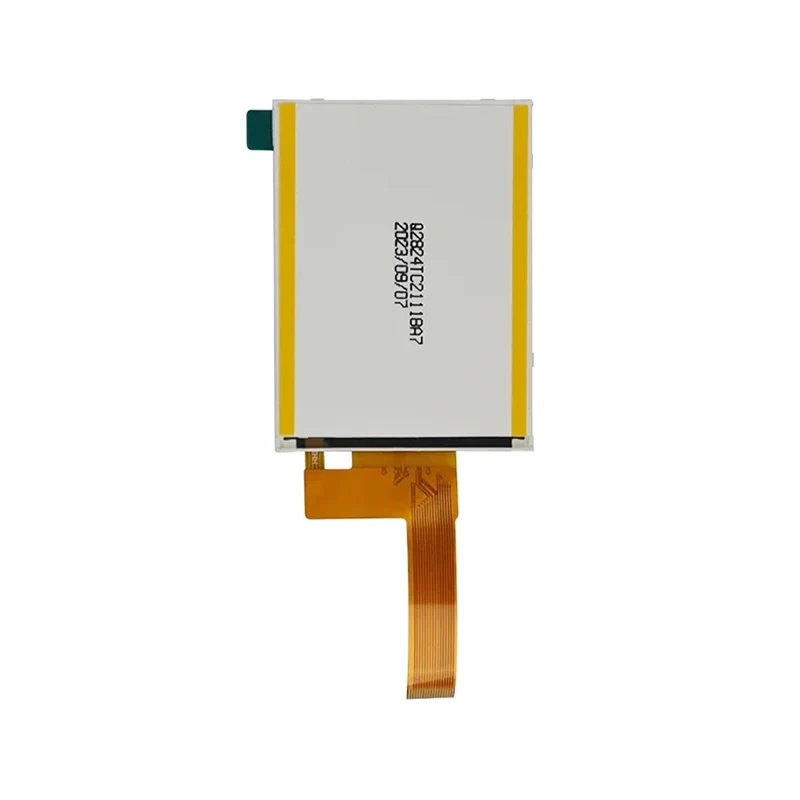

Tianfu 2,8 '8 -bitine TN TFT LCD ekraanmooduli üksikasjad

Tianfu standard TN TFT LCD ekraanmooduli rakendus

Tianfu juhtiv aeg

Standardtooted		Kohandatud tooted
Tellimiskogus	Tarneaeg	Kohandamise tüüp	Tarneaeg
1-30 tk	Kohe	Üld-	5-8 nädalat
31-100 tk	1 nädal	FPC	4 nädalat
101-500 tk	1-2 nädalat	CTP	6 nädalat
501-1000 tk	2-5 nädalat	B/l	6 nädalat
1001-5000 tk	4-5 nädalat	Juhitahvel	8 nädalat
5000+ tk	5-7 nädalat	LCD -paneel	16 nädalat
