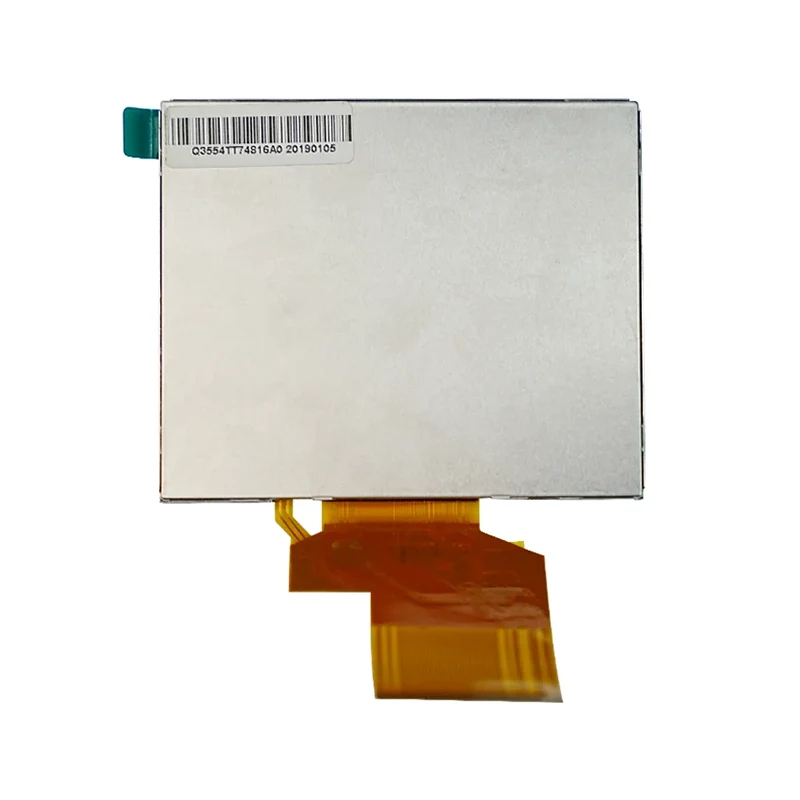

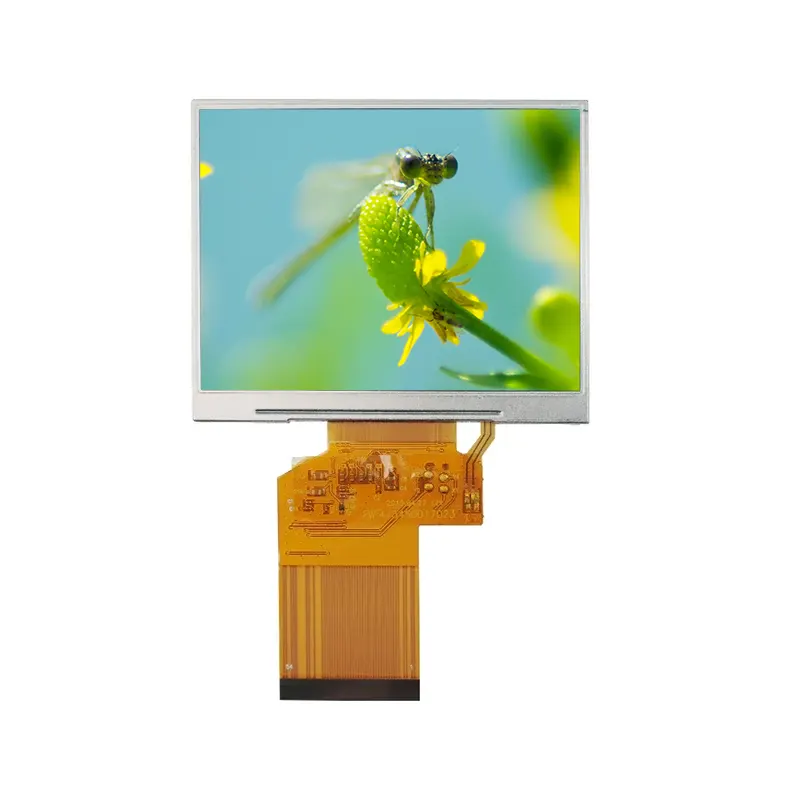

3,5-tolline tööstuslik standardne TN TFT LCD-ekraani moodul

Hiina LCD-tootja Tianfu, kes on spetsialiseerunud kvaliteetsetele, kulutõhusatele ja kohandatavatele ekraanidele, pakub 3,5-tollist tööstusliku standardse TN TFT LCD-ekraani moodulit. See karmide keskkondade jaoks loodud moodul sisaldab eraldusvõimet 320 × RGB × 240, 16,7 miljonit värvi ja HX8238D draiveri IC-d, mis toetab mitmekülgseid liideseid (24-bitine RGB, Serial RGB, CCIR601/656) sujuvaks integreerimiseks tööstussüsteemidesse. Peamised spetsifikatsioonid hõlmavad tööstusliku temperatuuri kohanemisvõimet (-20 °C ~ +70 °C töökorras, -30 °C ~ +80 °C salvestusruum), 6-LED-taustvalgustust, 350:1 kontrastsussuhet ja kompaktseid mõõtmeid (76,90 × 63,9 × 3,26 mm).

Spetsifikatsioon

Tianfu 3,5-tollise TFT LCD-ekraani mooduli üksikasjad

Olenemata sellest, kas seda kasutatakse inimese ja masina liideses (HMI), olekukuvarites, kaasaskantavate seadmete ekraanides või multimeedia taasesitusterminalides, pakub 3,5-tolline tööstusstandardne TN TFT LCD-ekraani moodul selgeid, stabiilseid ja usaldusväärseid kuvalahendusi.

1. Tööstuslik juhtimine ja automatiseerimine

· PLC juhtpaneelid ja inimese-masina liidesed (HMI)

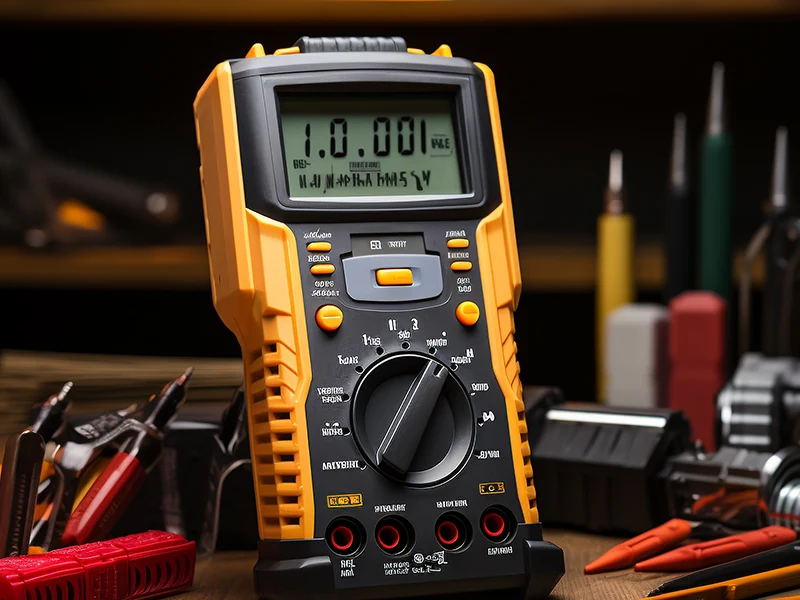

· Käeshoitavad testimisinstrumendid (multimeetrid, ostsilloskoobid)

· Tööstuslike robotite/automaatika juhtpaneelid

· Kaugjuhtimisseadmed (kraanad, ehitusmasinad)

· Kaasaskantavad andmehõive- ja kontrolliterminalid

2.  Nutikas kodu ja asjade internet (IoT)

· Nutika kodu juhtpaneelid/keskjuhtimisekraanid

· Nutikad seinalülitid

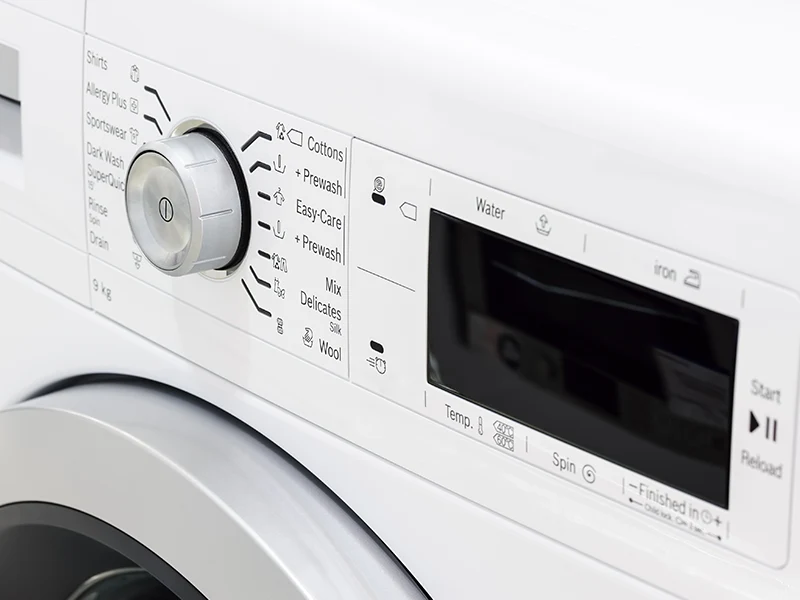

· Kodumasinate juhtpaneelid (kliimaseadmed, pesumasinad, nutikad külmikuuksed/jäämasinad, nõudepesumasinad, ahjud, auruahjud, eestlaetavad pesu-/kuivatuskombinatsioonid, nutikad õhukonditsioneerid/värskeõhusüsteemi juhtseadmed, nutikad veesoojendid)

3. Tarbeelektroonika ja kommertsseadmed

· Kaasaskantavad mängukonsoolid, digitaalsed pildiraamid, kaasaskantavad DVD-mängijad, Bluetooth-kõlarid/raadioekraanid, kassaterminalid, tellimisterminalid, tööaja jälgimise masinad, elektroonilised sõnaraamatud, alushariduse masinad/õppeseadmed, elektroonilised klaviatuurid, kaubanduslikud pihuterminalid (tellimisterminalid, vöötkoodi skannerid)

Miks valib meid jätkuvalt üle 200 kliendi?

Põhilised eelised

• Mitme liidese disain suure ühilduvuse tagamiseks

Toetab paralleelset RGB-d, jada-RGB-d ja CCIR656/601 samaaegselt, võimaldades paindlikku kohanemist erinevate peamiste juhtimisskeemidega ja vähendades klientide riistvara kohandamise kulusid.

• Tööstusliku kvaliteediga kohanemisvõime keskkonnaga

Töötemperatuuri vahemik on -10 °C kuni +60 °C ja on läbinud mitmeid töökindluskatseid, sealhulgas kõrge madala temperatuuriga säilitamise, temperatuuritsükli, vibratsiooni ja ESD, muutes selle sobivaks karmides keskkondades.

• Optimeeritud optiline ja puutetundlik kogemus

Kasutab Newtoni rõngale vastupidavat mattkilet, et kõrvaldada häirivad narmad ja tagada sujuv puutetöö; pinna kõvadus on ≥ 3H kriimustuskindluse tagamiseks, ideaalne kõrgsagedusliku töö stsenaariumide jaoks.

• Täpne mehaaniline struktuur ja hõlpsasti kokkupandav disain

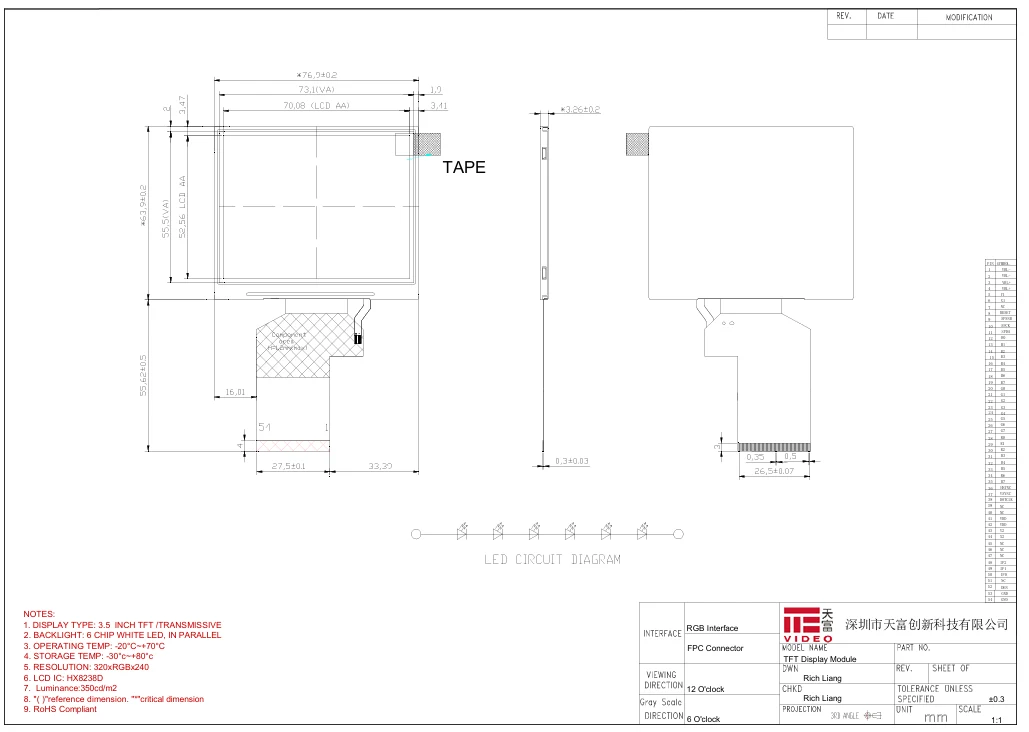

Pakub mitut võtmemõõtmete komplekti, sealhulgas AA, OD, VA ja kummist raam, hõlbustades klientide konstruktsiooniaukude avamist ja lamineerimist ning vähendades kokkupaneku raskusi.

• Lai pingevarustus ja madal energiatarve

Omab laia pingesisendvahemikku 2,6 V–3,6 V, madala tundlikkusega toiteallika kõikumiste suhtes, sobib akutoitel või tööstuslikes toiteallikates.

Teie usaldusväärne LCD-partner 16-aastase erikogemusega --- Tianfu

Kui võrdlete mitut tarnijat, lisaks parameetritele ja hindadele, soovime väljendada oma ainulaadset väärtust väikese ja keskmise suurusega tootjana, kellel on vedelkristallkuvarite valdkonnas üle 16-aastane kogemus. Meie valimine tähendab, et saate rohkem kui lihtsalt kuvamooduli – saate stabiilse, usaldusväärse ja väga reageerimisvõimelise pikaajalise partneri.

✅ Tunneme oma tooteid ja mis veelgi tähtsam, mõistame teie vajadusi

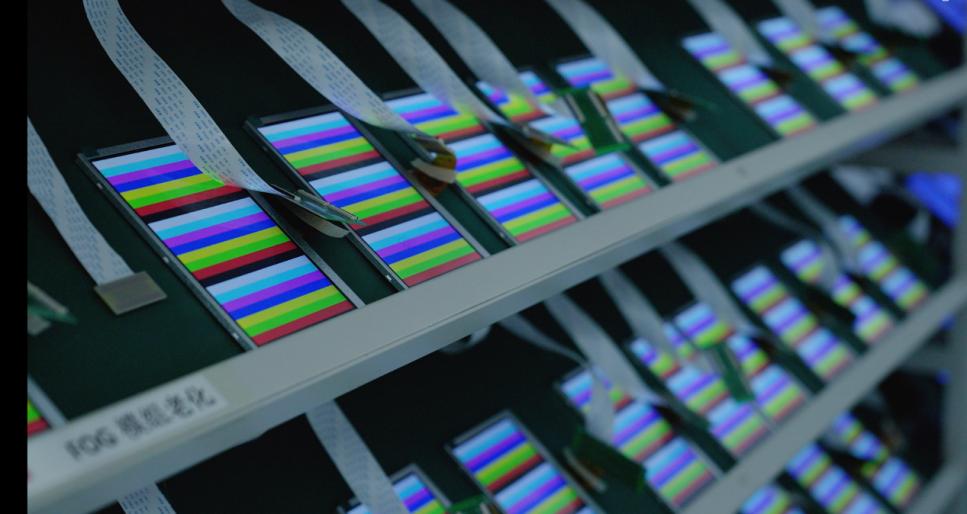

· Tõestatud tootmisprotsessid: 16-aastane kogutud kogemus on andnud meile põhjaliku meisterlikkuse klassikaliste draiveri IC-de (nt HX8238D) rakendamises. Alates COG-liimimisest ja ITO-kile lamineerimisest kuni vananemistestide ja 100% kontrollini oleme loonud küpsed ja stabiilsed tootmistöövood, tagades, et iga saadud moodul tagab ühtlase jõudluse, töökindluse ja vastupidavuse.

· Valupunktile suunatud disain: mooduli mitme liidesega ühilduvus (RGB/CCIR) ja tööstusliku kvaliteediga laia temperatuuri taluvus on disaini optimeerimise tulemused, mis põhinevad ulatuslikel klientide tagasisidel. Mõistame, et väikese ja keskmise partii kliendid vajavad mitmekülgset ja tugevat kuvarit, et vastata mitme projekti erinevatele nõuetele.

✅ Meie mõõdukas skaala tähendab suuremat keskendumist ja paindlikkust

· Kiirreageerimine ja suhtlus: suurtele ettevõtetele tüüpilisi tülikaid protseduure pole. Teie tehnilisi päringuid, spetsifikatsioonikinnitusi või muutmistaotlusi käsitlevad otse kogenud insenerid või projektijuhid, vastamisaega mõõdetakse tundides, mitte päevades.

· Paindlik kohandamise tugi: olenemata sellest, kas vajate FPC pikkust, liidese väljalülitamist, taustvalgustuse heledust või konkreetse püsivara lähtestamiskoodide väikese partii kohandamist, oleme võimelised andma kiireid insenerivastuseid. Teie 500 ühiku tellimust käsitletakse sama prioriteediga kui võtmekontosid.

· Fookuspõhine väärtus: oleme spetsialiseerunud väikese ja keskmise suurusega TFT- ja puuteekraanide tootmisele, kusjuures kõik protsessitäiustused ja kvaliteedikontrollimeetmed keskenduvad sellele põhitegevusele. See, mida saate, on keskendunud ekspertvaldkonnale pühendunud meeskonna väljund.

✅ Väärtustame oma mainet, tagades kontrollitud kvaliteedi ja stabiilse tarne

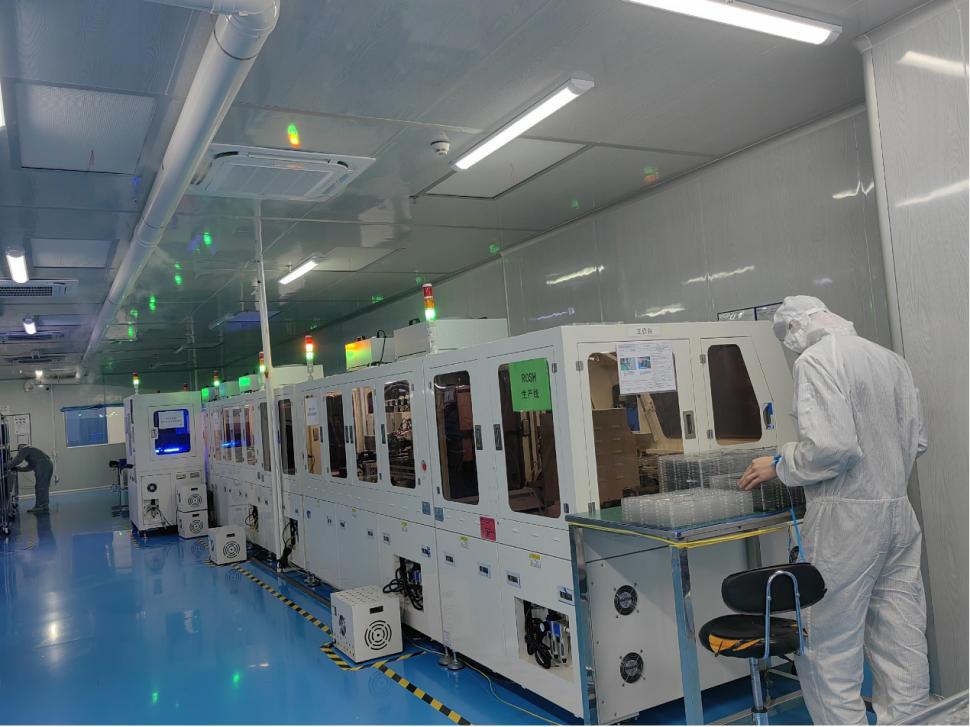

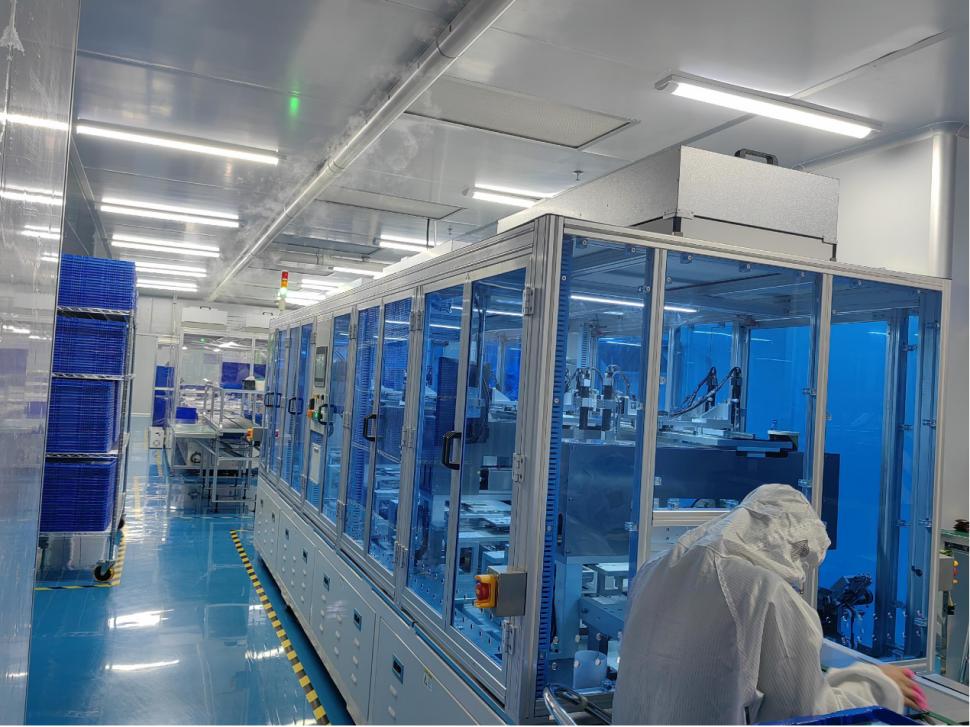

· Täistsükliline ettevõttesisene haldus: alates materjalide hankimisest ja SMT paigutusest kuni mooduli kokkupaneku ja testimiseni viiakse kõik kriitilised protsessid lõpule meie enda rajatistes. See tagab täieliku kvaliteedi jälgitavuse ja kontrolli, välistades allhangetest tingitud kvaliteedikõikumiste riskid.

· Pikaajaline tarnekohustus: tunnistame täielikult toote elutsükli tähtsust teie projektide jaoks. Klassikaliste komponentide jaoks, nagu HX8238D, oleme loonud turvalise laosüsteemi ja suudame tagada pideva tarnimise, toetades teie pikaajalisi tootmisvajadusi ilma muredeta.

· Läbipaistev koostöö: pakume hea meelega üksikasjalikke andmelehti, katsearuandeid ja isegi protsessi tutvustusi. Usume, et ainult siis, kui kliendid teevad teadlikke ostuotsuseid, saab luua pikaajalisi partnerlussuhteid.

✅ Põhjalik müügieelne ja müügijärgne tugi

· Kasutusvalmis arendustugi: igal moodulil on selged liidese määratlused, kinnitatud draiverikoodid (ühilduvad levinud MCU platvormidega) ja skemaatilised viited, mis vähendab oluliselt teie inseneride silumisaega.

· Tootmise juurutamise abi: kui kasutate meie mooduleid esimest korda, saame anda juhiseid jootmise, montaaži ettevaatusabinõude ja lihtsa funktsionaalsuse testimise kohta, mis aitab teil saavutada sujuva masstootmise.

· Usaldusväärne kvaliteedi tagamine: kõik moodulid läbivad enne tarnimist 100% elektrilise testimise ja proovide võtmise usaldusväärsuse kontrolli ning neile kehtib 12-kuuline kvaliteedigarantii.

Kokkuvõttes tähendab meie valimine usaldusväärse partneri valimist, kes pakub:

Tooted, mis on viimistletud 16-aastase tööstusharu kogemusega + Agiilne reageerimine teie kui väikese ja keskmise ettevõtte kohandamisvajadustele + Range kvaliteedikontroll, justkui kaitseks meie enda kaubamärki.

Me ei pruugi olla turu suurim tarnija, kuid oleme pühendunud sellele, et mõistame teid kõige paremini ja tagame teile suurima meelerahu.

KKK

K1: Kas see ekraan toetab puutefunktsiooni?

Jah, see moodul integreerib takistusliku puuteekraani (ITO-kile), mis toetab ühe punkti puutefunktsiooni. Sellel on standardne 4-juhtmeline takistusliides ja see nõuab välist puutetundlikku juhtkiipi või sisseehitatud ADC-ga MCU-d.

Q2: kas saate pakkuda mahtuvusliku puutega versiooni?

Praegune standardversioon on varustatud takistusliku puutega. Mahtuvusliku puudutuse jaoks (toetab mitmepunktilist puudutust) võtke meiega kohandamiseks ühendust.

K3: Mis vahe on CCIR656 ja CCIR601 vahel liideses? Kuidas ma peaksin valima?

CCIR656 on sisseehitatud sünkroonimissignaali vorming (kasutatakse tavaliselt digitaalsete videovoogude jaoks), samas kui CCIR601 on eraldiseisev sünkroonimissignaali formaat. Kui teie protsessor väljastab standardseid ITU-R BT.656/BT.601 videosignaale (nt teatud multimeediumiprotsessorid), on otseühendus võimalik. Kui te pole kindel, esitage oma peamine juhtimismudel ja me aitame valiku tegemisel.

Q4: Kas töötemperatuuri vahemikku -10°C ~ +60°C saab laiendada?

Standardtootel on see temperatuurivahemik. Tööstuslike laiaulatuslike temperatuurinõuete puhul, nagu -30 °C ~ +80 °C, võib arutada kohandamist, mis tavaliselt hõlmab vedelkristallmaterjalide ja tootmisprotsesside kohandamist.

K5: Kas sobivad draiveriplaadid või adapterplaadid on saadaval?

Võime pakkuda RGB-adapterplaate ja puutetundlikke adapterplaate (sealhulgas puutetundlikke IC-sid), et lihtsustada teie vooluringi disaini. Täpsema teabe saamiseks võtke ühendust meie müügimeeskonnaga.

Tootmise ja kasutamisega seotud

K6: Mis on mooduli ESD kaitsetase?

Moodul on läbinud ESD testid ±8kV (õhklahendus) / ±4kV (kontaktlahendus), mis vastab üldiste tööstuslike keskkondade nõuetele. Toote korpuse projekteerimisel on soovitatav võtta asjakohaseid maandus- ja isolatsioonimeetmeid.

K7: Kas 15 ms pikkune reageerimisaeg põhjustab liikumise hägusust?

15 ms on tüüpiline hall-halli reaktsiooniaeg, mis on piisav enamiku stsenaariumide jaoks, nagu tööstuslik juhtimine, mõõteriistad ja interaktiivsed liidesed. Kiire video taasesituse puhul (nt üle 30 kaadrit sekundis) on soovitatav hinnata tegelikku dünaamilist kujutise jõudlust.

Q8: Kuidas on mooduli taustvalgus ühendatud?

Moodul ise ei sisalda taustvalgustuse draiveri ahelat, kuid pakub LED-taustvalgustuse kontakte (tavaliselt +3,3 V ja GND). Peate ühendama välise konstantse vooluallika või taustvalgustuse draiveriahela. Vool sõltub taustvalgustuse LED-ide jada-paralleelsest konfiguratsioonist (tavaline väärtus: ca 60-100mA).
