2,8 'OEM ruudu TFT mahtuvuslik puutetundlik moodul

Tianfu 2.8 'OEM -ruudukujuline TFT mahtuvuslik puutetundlik moodul: vastupidav -20 ° C kuni +70 ° C Töö (ladustamine: -30 ° C kuni +80 ° C) ST7789V draiveriga, 262K värvid ja 500: 1 kontrast. Toetab SPI/RGB/8-bitiseid paralleelseid liideseid. Funktsioonid 4-juhitud taustvalgustus (3,2 V, 80mA, 280 CD/m²), 16ms reageerimine ja kompaktne 50,0 × 69,20 × 2,9mm disain. 2,8 'OEM -ruudukujuline TFT mahtuvuslik puutetundlik moodul on ehitatud autotööstuse HMI, tööstuslike juhtseadmete ja välimise asjade IoT jaoks, millel on termiline šokk/niiskuse vastupidavus.

Saada päring

Tootekirjeldus

Hiina TianFu TFT LCD-ekraanmooduli tehase toetamine väikese partii prooviversiooni tellimuste ja kohandatud püsivara/liidese kujundamisel tagab sujuva integreerimise nutikatesse juhtnuppudesse/kaasaskantavatesse instrumentidesse, mida toetab 12-kuuline garantii.

Tianfu 2,8 'ruudukujuline ekraanmoodul aktsiafunktsioonides

1. tööstus-kvaliteediga vastupidavus

2,8 'OEM-ruudukujuline TFT mahtuvuslik puutetundlik moodul töötab vahemikus -20 ° C kuni +70 ° C 90% niiskusetakistusega ja jääb ellu termiliste šokkide testide (-20 ° C ↔70 ° C), tagades usaldusväärsuse autotööstuses, välistingimustes ja karmides tööstuskeskkondades.

2.Multi-liidese paindlikkus

Toetab 8-bitiseid paralleelseid, SPI ja jadaliideseid, mis on ühilduvad sujuva integreerimise ja vähendatud arendusaja jaoks mitmekesiste MCUdega.

3.Thigh ja jõudlus ekraan

240 × 320 eraldusvõimega 262K värvi, 500: 1 kontrastsuse suhe ja 16ms reageerimise aeg kargete visuaalide jaoks dünaamilistes rakendustes.

4. Optimeeritud energiatõhusus

Lai pingesisend (2,5–3,6 V) ja energiasäästlik 4-juhitud taustvalgus (3,2 V @80mA, 280 CD/m²) vähendavad energiatarbimist ilma heledust kahjustamata.

Tianfu kohandatud 2,8 'OEM -ruudu TFT mahtuvuslik puutetundlik mooduli spetsifikatsioon

Ekraani tüüp	2,8 "Prognoositav mahtuvuslik puutepaneel (klaas/klaas)
Resolutsioon	240 × 320 pikslit (graafiline punkt-maatriks)
Aktiivne piirkond	43,20mm (W) × 57,60mm (h)
Juht IC	ST7789V
Loogikapinge (VCC)	2,5–3,6 V (tüüp 3.3 V)
Sisendpinge (Will/VIH)	Madal: GND - 0,2 × VCC / High: 0,8 × VCC - VC
Taustvalgustuse konfiguratsioon	4 valget LED -i paralleelselt (80mA 3,2 V)
Taustvalguse heledus	250–300 CD/m² (tüüp 280 CD/m²)
Visand mõõtmed	50,0 mm (W) × 69,20mm (H) × 2,9mm (t)
Töötemperatuur	-20 ° C kuni +70 ° C (90% RH MAX)
Säilitustemperatuur	-30 ° C kuni +80 ° C (80% RH MAX)
Kontrastsussuhe	500: 1 (tüüpiline)
Reageerimise aeg	16ms (tüüpiline)
Vaatenurk	- horisontaalne: ± 45 ° (CR≥10) - vertikaalne (ülemine/ala): 50 °/20 ° (CR≥10)
Värvimäär (CIE 1931)	Valge: (0,301x, 0,337y) Punane: (0,621x, 0,332y) Roheline: (0,294x, 0,577y) Sinine: (0,141x, 0,157y)
Läbilaskvus	6,4% (tüüpiline)
Liidese tüüp	- 8-bitine MCU paralleel (8080 ajastus) -3-realine 9-bitine seeria -2-data-rada seeria -4-realine 8-bitine seeria

Tianfu 2.8 'puutetundliku ekraanimooduli üksikasjad

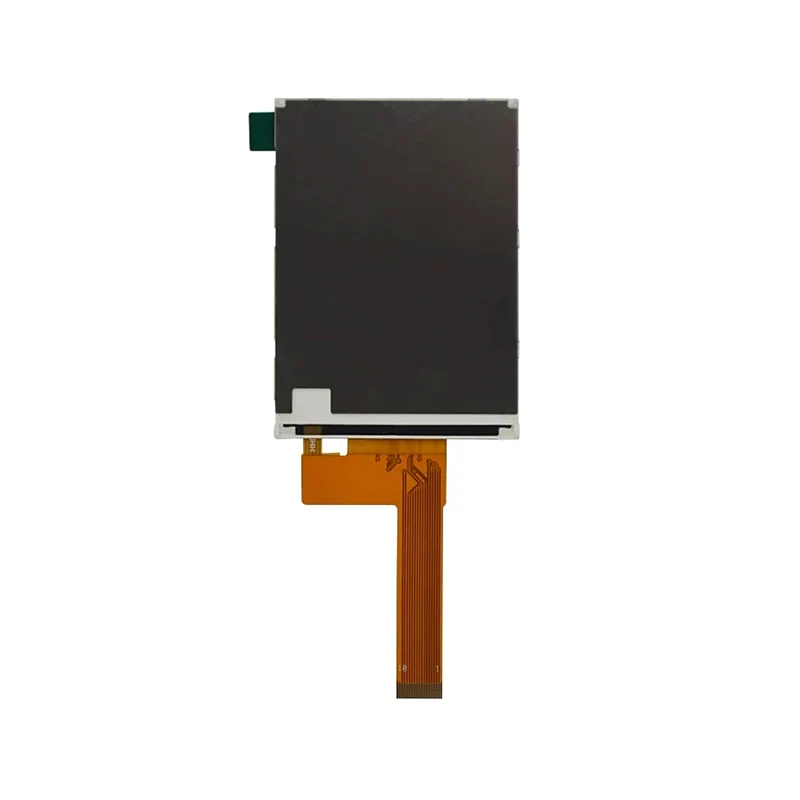

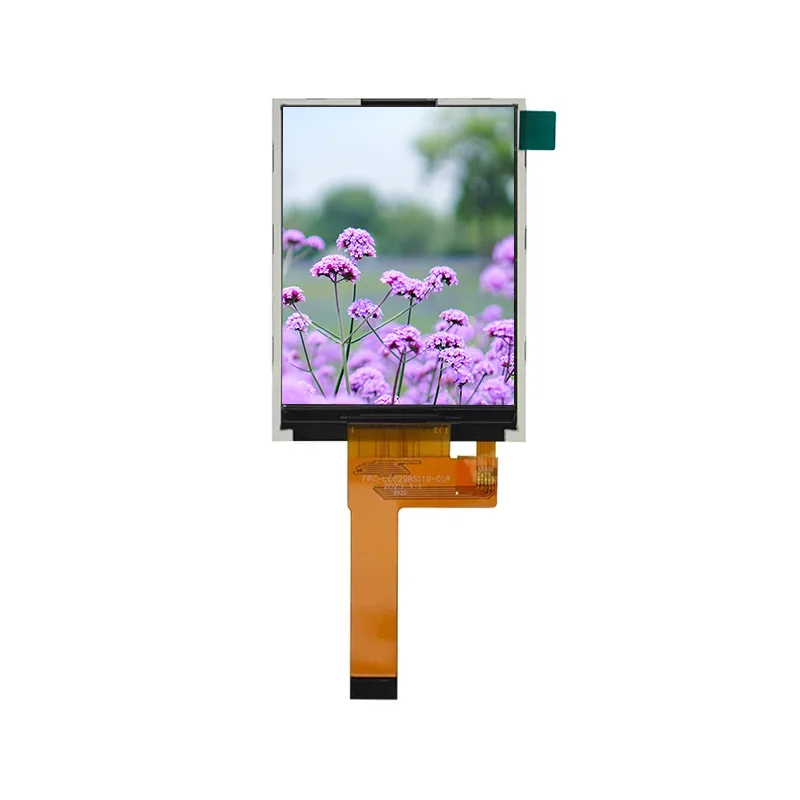

2.8' OEM Square TFT Capacitive Touch Screen Module

TIANFU 2.8 OEM puutetundliku ekraanimooduli rakendus

Tianfu juhtiv aeg

Standardtooted		Kohandatud tooted
Tellimiskogus	Tarneaeg	Kohandamise tüüp	Tarneaeg
1-30 tk	Kohe	B/L & FPC & TP	5 nädala jooksul
31-100 tk	1 nädal	B/L & FPC & TP	5 nädala jooksul
101-500 tk	2 nädala jooksul	B/L & FPC & TP	5 nädala jooksul
501-1000 tk	3 nädala jooksul	B/L & FPC & TP	5 nädala jooksul
1001-5000 tk	3 nädala jooksul	BL & FPC & TP	6 nädala jooksul
5000+ tk	4 nädala jooksul	BL & FPC & TP	6 nädala jooksul
