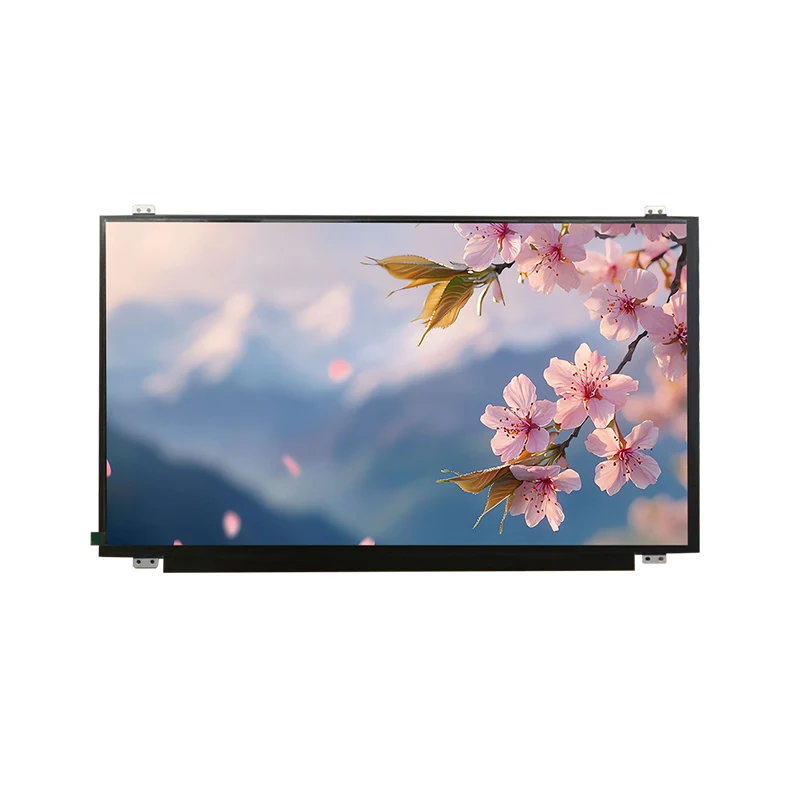

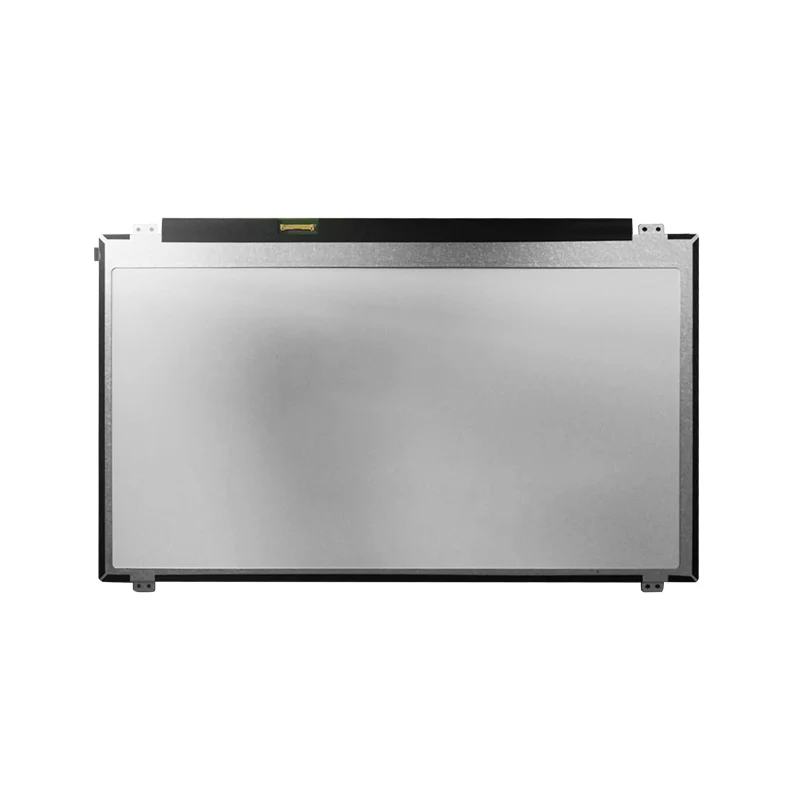

15,6 'HD lai temperatuur IPS TFT LCD ekraanimoodul

Parameeter

Spetsifikatsioon

Ekraanisuurus

15,6 tolli (TFT-LCD) / aktiivne pindala: 344,16 × 193,59 mm

Resolutsioon

1920 × 1080 pikslit (RGB vertikaalne triip)

Liides (peamine)

Pistik: 20455-030E-66 (I-PEX, 30-konksuga)
Protokoll: 2-realine EDP 1.2 @2,7 Gbps
Võimsus: 3,3 V ± 10% (loogika), 7-21 V (LED-taustvalgus)
Võtmetihvtid: Lane0/1_P/N, AUX_CH_P/N, BL_ENABLE, HPD, LCD_VCC, LCD_GND

Liides (puudutus)

Pole PDF -is täpsustatud

Optiline

Heledus: 220 CD/m² (tüüp)
Kontrastsuste: 1000: 1 (tüüp)
Vaatenurk: 89 ° (CR> 10, H/V)
Reaktsiooni aeg: 25-35 ms (tüüp)
Kromaatilisus (valge): x = 0,313, y = 0,329

Energiatarve

Loogika ja draiver: 0,561W (tüüp)
Taustvalgus (LED): 12V @180mA (tüüp)

Elektrihinnangud

Loogikaallika pinge: 3,0–3,6 V
Taustvalgustuse pinge: 7–21V
Töötemp: 0–50 ° C
Ladustamistemperatuur: -20–60 ° C

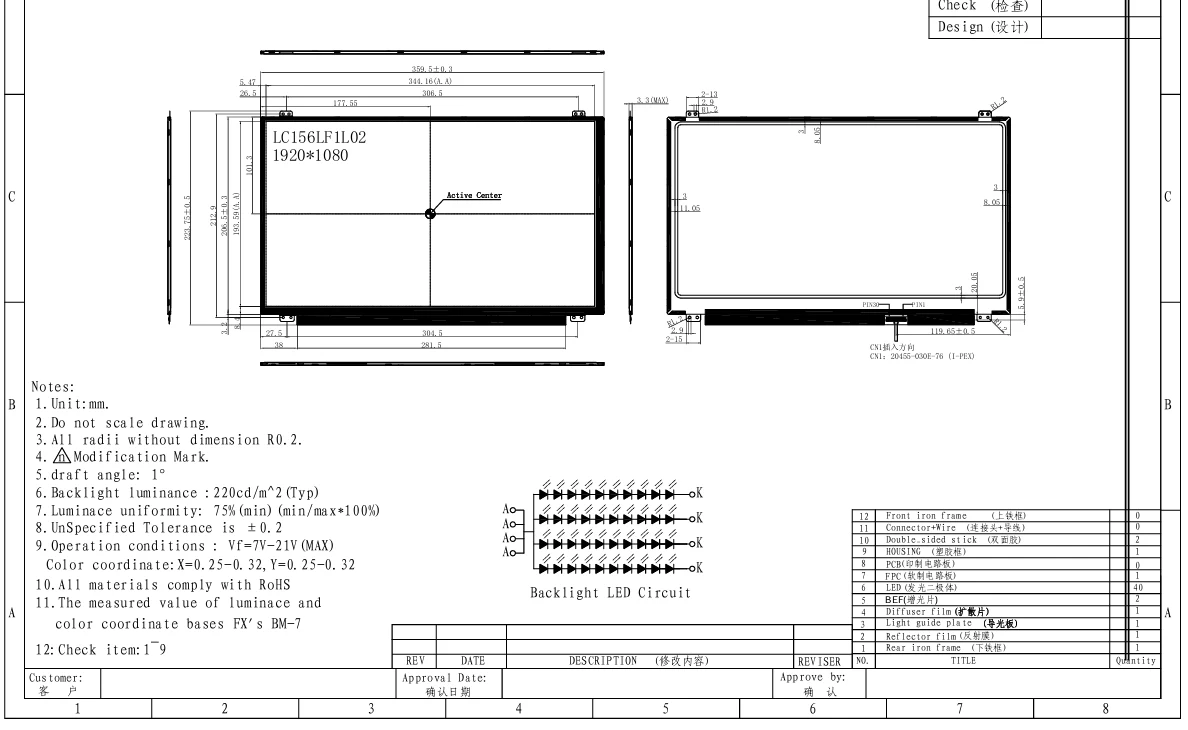

Mehaaniline

Mõõtmed (W × H × D): 359,5 × 223,75 × 3,1 mm (tüüp)
Missa: TBD

Usaldusväärsus

Kõrge temperatuuri ladustamine: 70 ° C/240H
Madala temperatuuri ladustamine: -35 ° C/240H
Niiskuskatse: 50 ° C, 95%RH/240H
