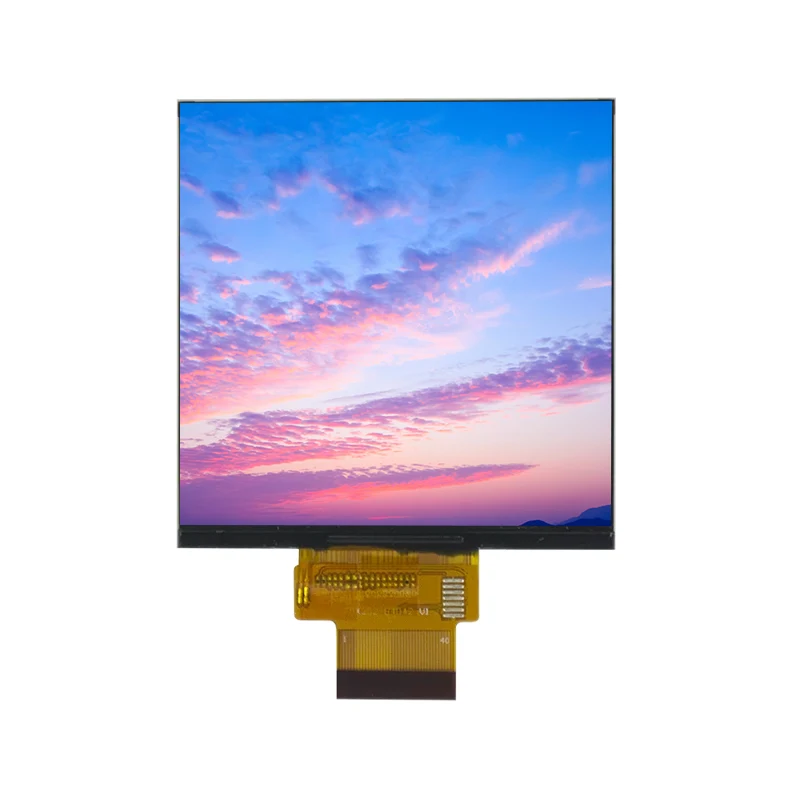

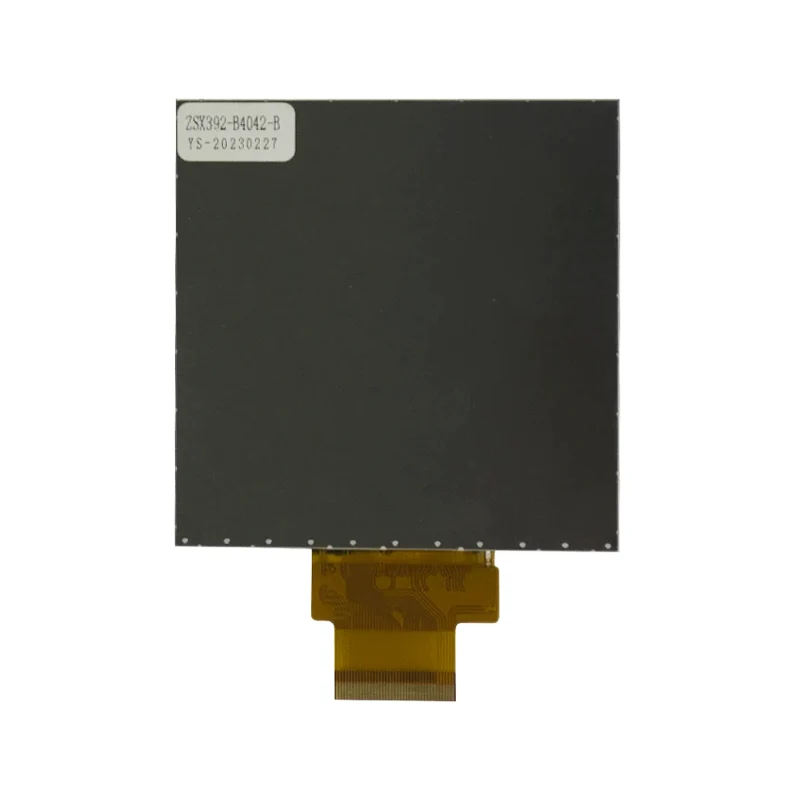

3,97 'INCITION IPS TFT LCD -ekraanimoodul

Mooduli tüüp

3,97-tolline IPS TFT (A-SI)

Ekraani eraldusvõime

480 × 800 (WVGA)

Liidese tüüp

Mipi

Värvisügavus

16,7 m värvid

Juht IC

ST7796U

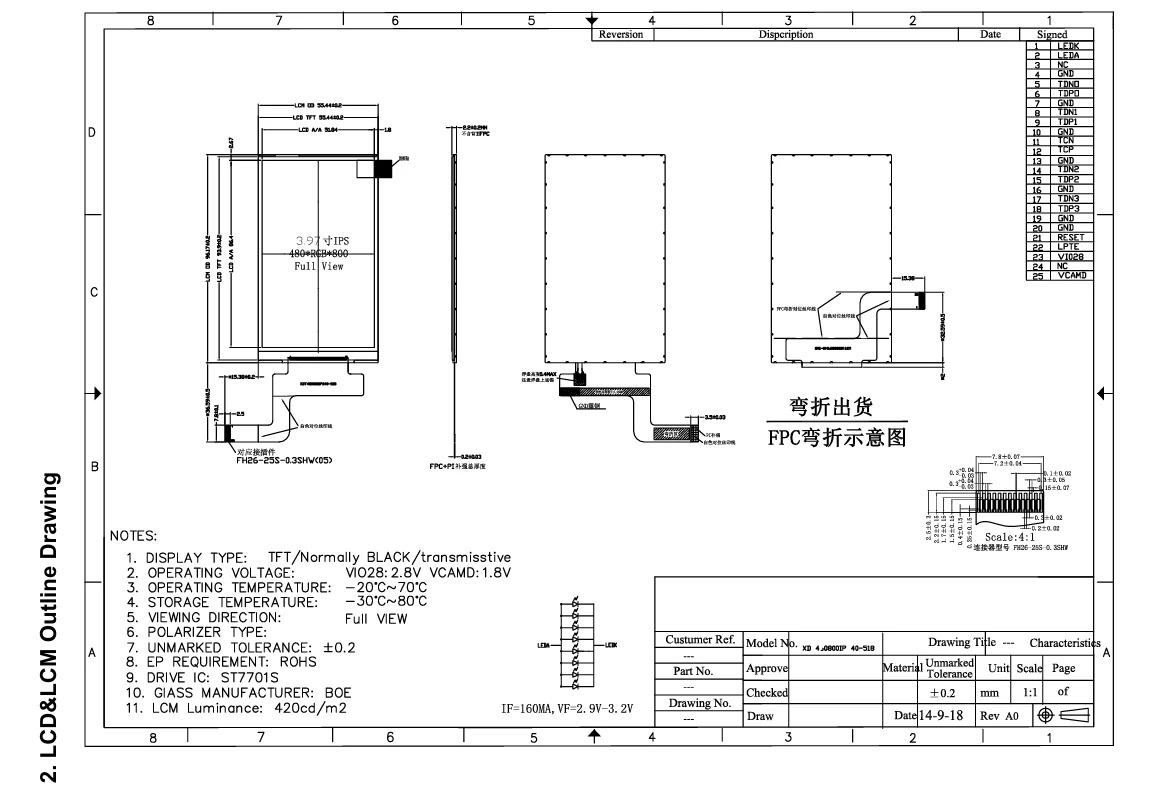

Mehaanilised mõõtmed

55,44 × 96,17 × 2,2 mm

Aktiivne piirkond

51,84 × 86,4 mm

Töötemperatuur

-20 ° C kuni +70 ° C

Säilitustemperatuur

-30 ° C kuni +80 ° C

Elektrilised spetsifikatsioonid

Süsteemi pinge (VDD)

2,5–3,6 V

TFT värav pingel (VGH)

11.5–17 V

TFT värav pinge välja (VGL)

-12–7,6 V

Lid edasi pinge

24,8 V (3,1 V × 8 LED -i)

LED edasi voolu

160 Ma

Elektro-optilised omadused

Heledus (LCM heledus)

450 CD / m²

Vaatenurk (CR> 10)

Horisontaalne/vertikaalne: 80 ° –85 °

Kontrastsussuhe

550: 1 (min) - 800: 1 (tüüp)

Reageerimise aeg (TR + TF)

35 ms (tüüp)

Läbilaskvus

3,34% - 3,93%

Usaldusväärsuse testid

Kõrge temperatuuri ladustamine

80 ° C, 240 tundi

Termiline šokk

-40 ° C↔ 85 ° C, 100 tsüklit

ESD kaitse

Kontakt ± 4KV / õhk ± 8kV
