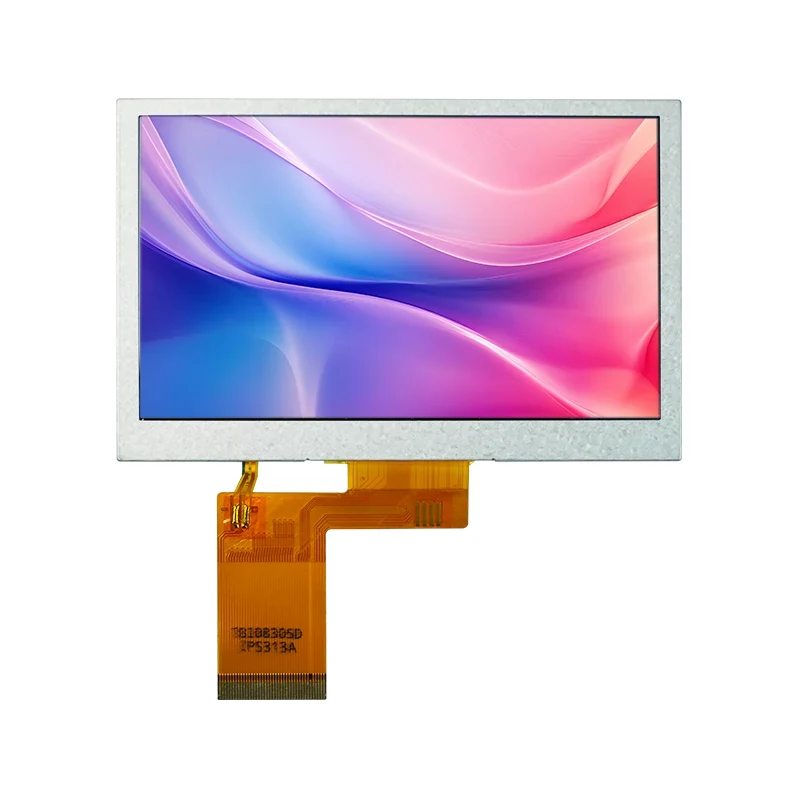

4,3-tolline tavaliselt valge ruudukujuline TFT LCD-ekraani moodul

Põhifunktsioonid ja rakendusstsenaariumid:

• Täpne takistuspuudutus: toetab ühe punktiga puudutust, ideaalne kinnastega töötamiseks või pliiatsi sisestamiseks tööstuslikes keskkondades.

• Laia temperatuuriga töö: töötab stabiilselt -10°C kuni +60°C, sobib karmides tingimustes.

• Tõhus SPI-side: SPI (CS/SCL/SDA) liides tagab stabiilse andmeedastuse ja MCU ressursside säästmise.

• Mitmekülgne ekraan: toetab täisvärvilist RGB-kuva oleku näitamiseks, andmete visualiseerimiseks ja kasutajaliidesteks.

• Laiad kasutusalad: tööstuslikud HMI-paneelid, kaasaskantavad testimisseadmed, sõidukisisesed kuvasüsteemid ja nutikad hoone juhtimisterminalid.

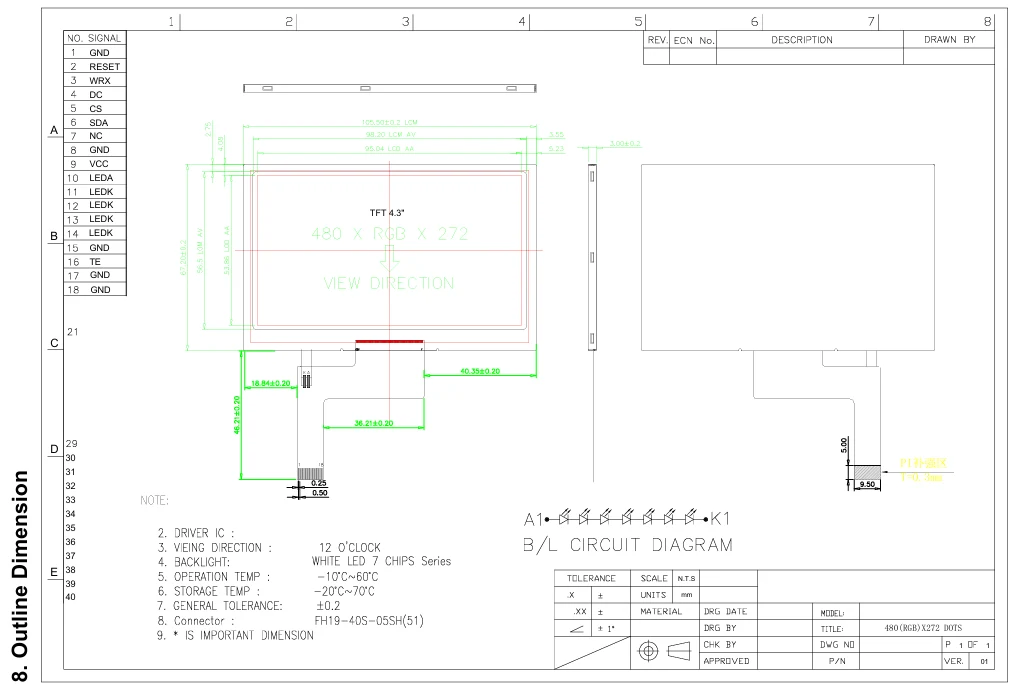

Tianfu kohandatud 4,3-tollise tavaliselt valge ruudu TFT LCD-ekraani mooduli spetsifikatsioon

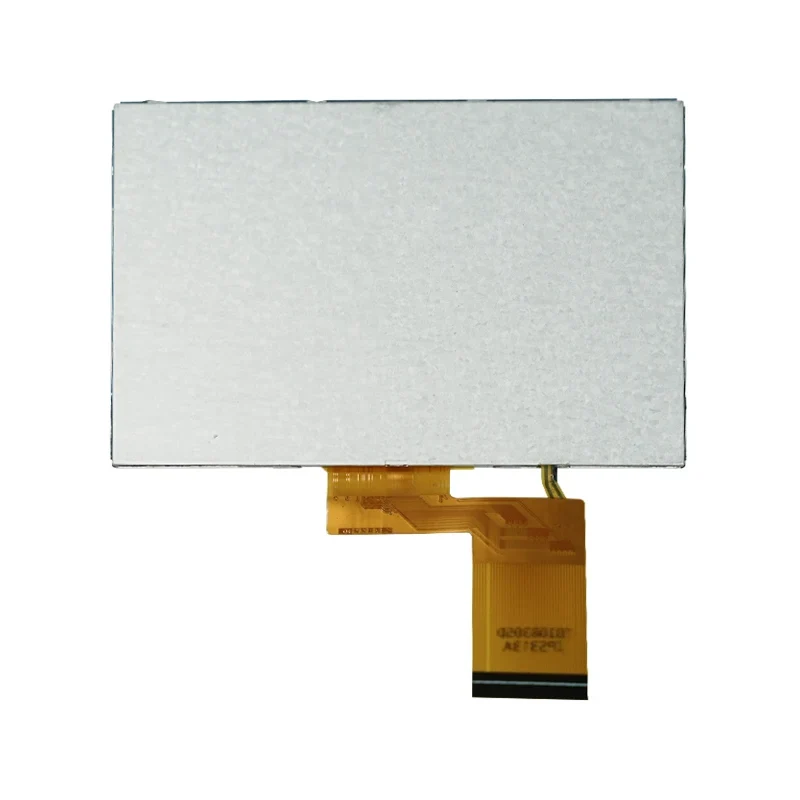

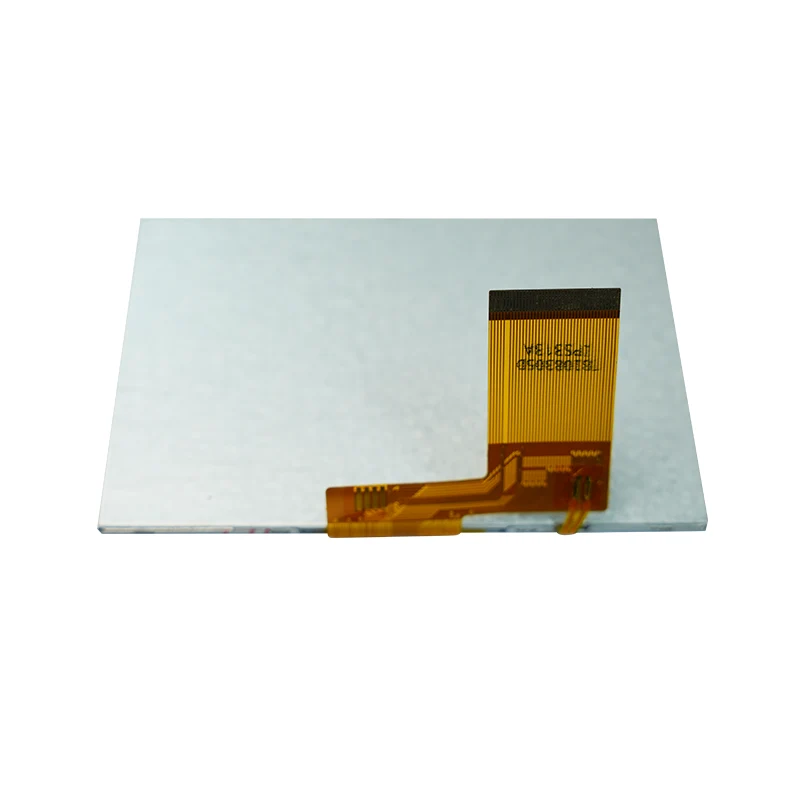

Tianfu 4,3-tolline tavaliselt valge ruudukujuline TFT LCD-ekraani mooduli üksikasjad

K1: Milliseid peamisi juhtkiipe see ekraan toetab?

V: See moodul kasutab standardset SPI-liidest ja ühildub enamiku manustatud platvormidega, sealhulgas STM32, ESP32, Raspberry Pi Pico, Arduino (vajalik taseme nihutamine) ja erinevate tööstuslike PLC-dega.

Q2: Mis vahe on takistuslikul puuteekraanil ja mahtuvuslikul puuteekraanil? Kumb on minu rakenduse jaoks sobivam?

V: Takistustundlik ekraan töötab rõhutuvastusega ja toetab puudutamist kinnaste, pliiatsite või mis tahes esemega, muutes selle sobivamaks tööstuskeskkonnas, meditsiiniseadmetes või täpset koputamist nõudvates stsenaariumides. Mahtuvuslik ekraan toetab ainult sõrmepuudutust, kuid pakub mitme puudutuse võimalust. Kui teie rakendus nõuab kinnastega töötamist või võib sisaldada õli/vee saastumist, on takistuslik ekraan usaldusväärsem valik.

Q3: Kuidas mõista vaatenurga parameetreid? Minu seadet vaadatakse nurga alt – kas see töötab?

V: Sellel moodulil on horisontaalne vaatenurk 60°–70° ja vertikaalne vaatenurk 45°–60°, mis sobib eestvaatamiseks või väikese nurga all vaatamiseks. Kui teie seade vajab vaatamist suurte nurkade alt (nt küljelt), soovitame kaaluda IPS-laia vaatenurga mudelit.

Q4: Kas töötemperatuuri vahemik -10°C ~ 60°C hõlmab taustvalgustuse kuumutamise mõju?

V: Jah, see temperatuurivahemik kehtib mooduli üldise töötemperatuuri kohta ja arvestab juba taustvalgustuse kuumutamist. Äärmuslikel temperatuuridel töötamisel on soovitatav testida tegelikus sihtkeskkonnas. K5: Kas ma pean ostma täiendava draiveriplaadi või kontrolleri?

V: See on integreeritud kuva- ja puutemoodul, mis sisaldab juba kuvadraiveri ja puutetundlikku kontrollerit. Peate selle ühendama ainult oma peamise kontrolleriga SPI- ja RGB-liideste kaudu.

Oleme 16 aastat olnud LCD-de eksperttootja, kus kvaliteedikontroll on meie nime sünonüüm.

• Kõik moodulid läbivad enne tarnimist 72-tunnise sissepõlemistesti ja täisparameetrilise funktsionaalsuse kontrolli.

• Kasutatakse tööstusliku kvaliteediga komponente, mis vastavad RoHS keskkonnastandarditele.

• Toodetud ISO 9001 sertifitseeritud kvaliteedijuhtimissüsteemi alusel.

Tootmis- ja katsekeskkond

• Paigaldatud klassi 1000 puhasruumi, et vältida tolmu tekkimist kuvamisalal.

• Individuaalne kontroll surnud pikslite (valge/must) ja joondefektide osas.

• Puuteekraani lineaarsuse kalibreerimine ja funktsionaalsuse kontrollimine.

Usaldusväärsuskohustus

• MTBF 20 000 tundi, mis põhineb tüüpilistel töökeskkonna testandmetel.

• 12-kuuline garantii, mis katab materjali- ja tootmisdefektid.

• Hulgitellimuste usaldusväärsuse testiaruannete tugi.

Meie tugi on loodud sujuvaks ja proaktiivseks. Oleme siin mitte ainult probleemide lahendamiseks, vaid ka tagamaks, et teie toimingud ei jääks kunagi vahele.

Tehniline tugisüsteem

Tehniline dokumentatsioon: saadaval on täielikud andmelehed, rakenduste märkused ja võrdlusprojektid.

Kiire reageerimine: tehnilistele päringutele vastatakse tööpäevadel 24 tunni jooksul.

Kohandusteenused: toetatakse piiratud kohandamist, nagu FPC pikkus, pistiku tüüp ja taustvalgustuse reguleerimine.

Garantiipoliitika

Garantiiaeg: 12 kuud alates kättesaamise kuupäevast.

Katvus: Ekraani kõrvalekalded, puutehäired ja liidese talitlushäired, mis on põhjustatud mitteinimlikest teguritest.

Remondiprotsess: esitage vea kirjeldus → Tehnilise toe kinnitus → Korraldage remont või asendamine.

Logistika ja kohaletoimetamine

Standardpakend: antistaatiline kott + kohandatud mullpakend + põrutuskindel karp.

Pidev teenus

Stabiilne tarne: tagatud tarnestabiilsus kogu toote elutsükli jooksul.

Täiendustee: soovitused ühilduvate toodete uuendamiseks.

Ressursivärskendused: tehnilise dokumentatsiooni ja KKK teegi regulaarsed värskendused.
