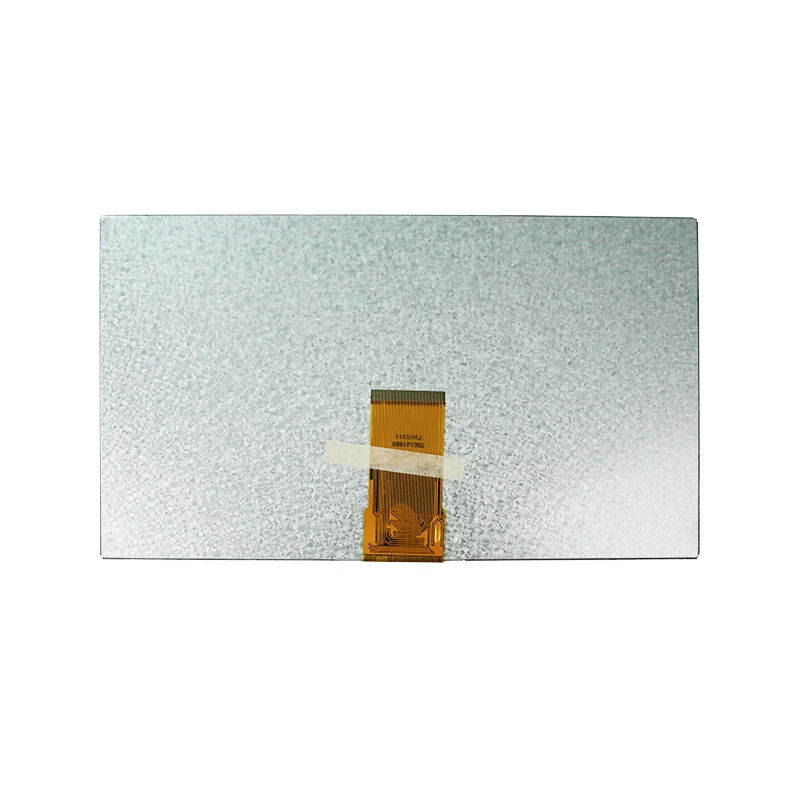

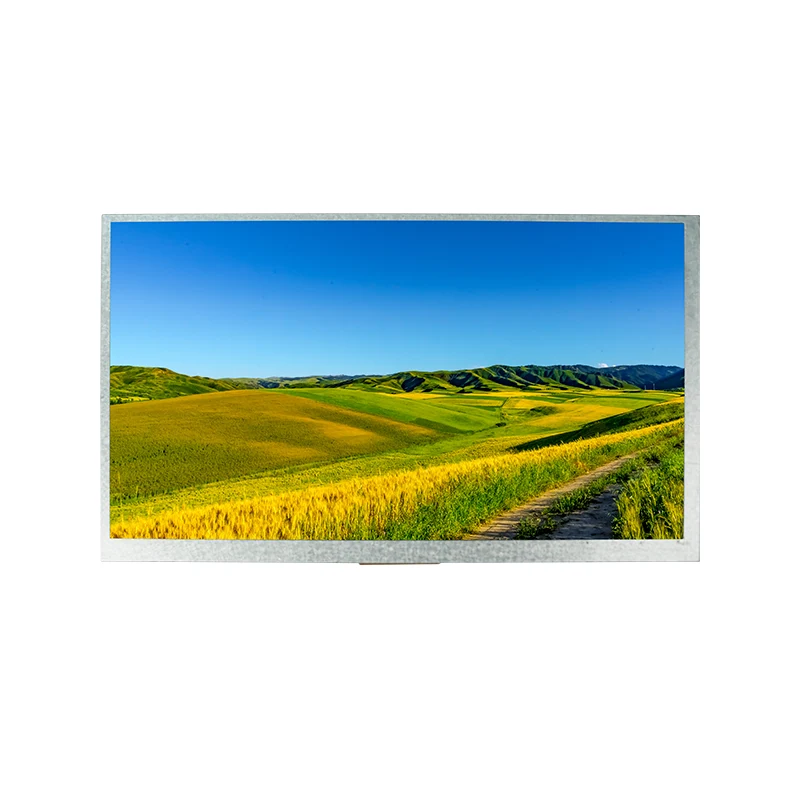

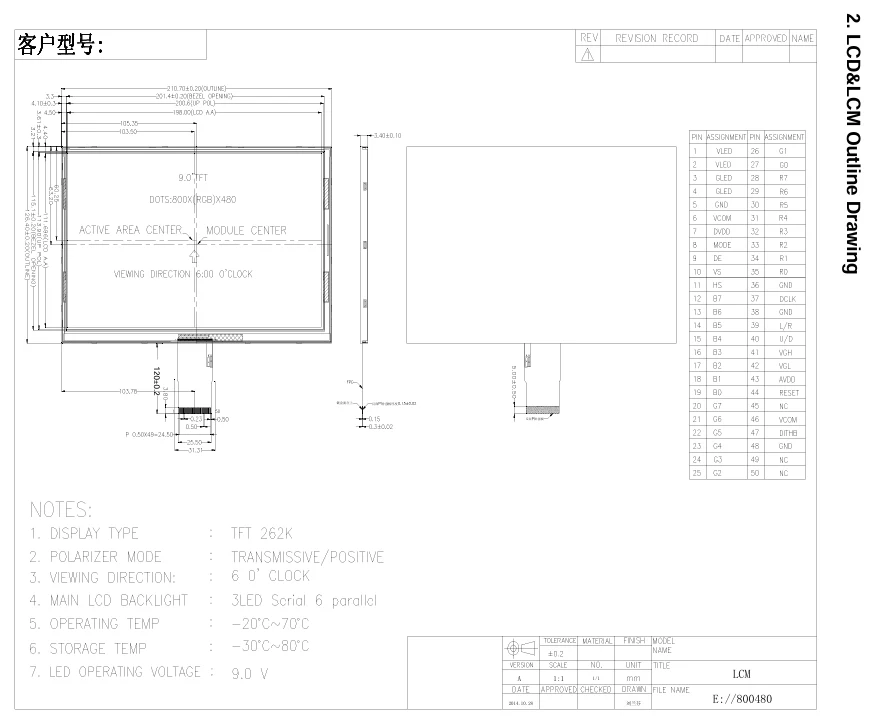

9,0 'HMI Square TFT LCD kuvarmoodul

Põhilised spetsifikatsioonid

Ekraanisuurus

9,0-tolline A-SI TFT-LCD (transmissiivne)

Resolutsioon

800 (RGB) × 480 pikslit (RGB-tripe)

Kuvarežiim

Tavaline valge TN, kella 6 vaatamise suund

Liides

24-bitine paralleelne RGB (MPU liides)

Toiteallika pinge

Digitaalne: 2,8–3,3 V (DVDD)
Analoog: 9,4–9,8 V (AVDD)
GATE PINGE: VGH = 17–19 V, VGL = -6,6 ~ -5,4 V

Taustvalgus

Valge LED × 18 (koguvool: 120 Ma)

Absoluutsed maksimaalsed hinnangud

Töötemperatuur

-20,0 ℃ ~ 70,0 ℃

Säilitustemperatuur

-30,0 ℃ ~ 80,0 ℃

Elektrilised omadused

Digitaalne toitepinge (DVDD)

3,0 V (min) / 3,3 V (tüüp) / 3,6 V (max)

Analoogvarustuse pinge (AVDD)

9,4 V (min) / 9,6 V (tüüp) / 9,8 V (max)

Värav pingel (VGH)

17 V (min) / 18 V (tüüp) / 19 V (max)

Värav pinge (VGL)

-6,6 V (min) / -6 V (tüüp) / -5,4 V (max)

Tavaline elektroodide sõidusignaal (VCOM)

3,7 V (tüüp)

Taustvalgustuse spetsifikatsioonid

Lid edasi pinge

9,0 V (tüüp) / 9,9 V (max)

LED -i eluiga

20 000 tundi

LED -heledus

≥3000 CD / m²

LCM heledus

120 CD / m²

Ajastusparameetrid (horisontaalsed)

DCLK sagedus

33,3 MHz (tüüp) / 50 MHz (max)

Horisontaalne väljapanekuala

800 DCLK

Hs impulsi laius

1 DCLK (min) / 48 DCLK (tüüp)

Hs selja veranda

88 DCLK

Hs esikülg

40 DCLK

Standardtooted

Kohandatud tooted

Tellimiskogus

Tarneaeg

Kohandamise tüüp

Tarneaeg

1-30 tk

Kohe

B/L & FPC & TP

5 nädala jooksul

31-100 tk

1 nädal

B/L & FPC & TP

5 nädala jooksul

101-500 tk

2 nädala jooksul

B/L & FPC & TP

5 nädala jooksul

501-1000 tk

3 nädala jooksul

B/L & FPC & TP

 5 nädala jooksul

1001-5000 tk

3 nädala jooksul

BL & FPC & TP

6 nädala jooksul

5000+ tk

4 nädala jooksul

BL & FPC & TP

6 nädala jooksul
