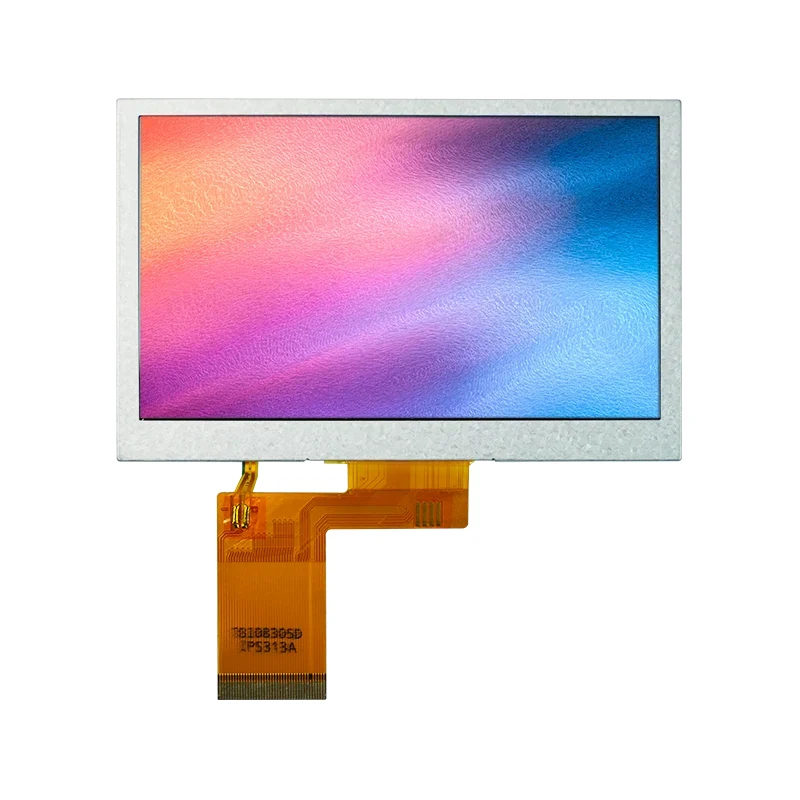

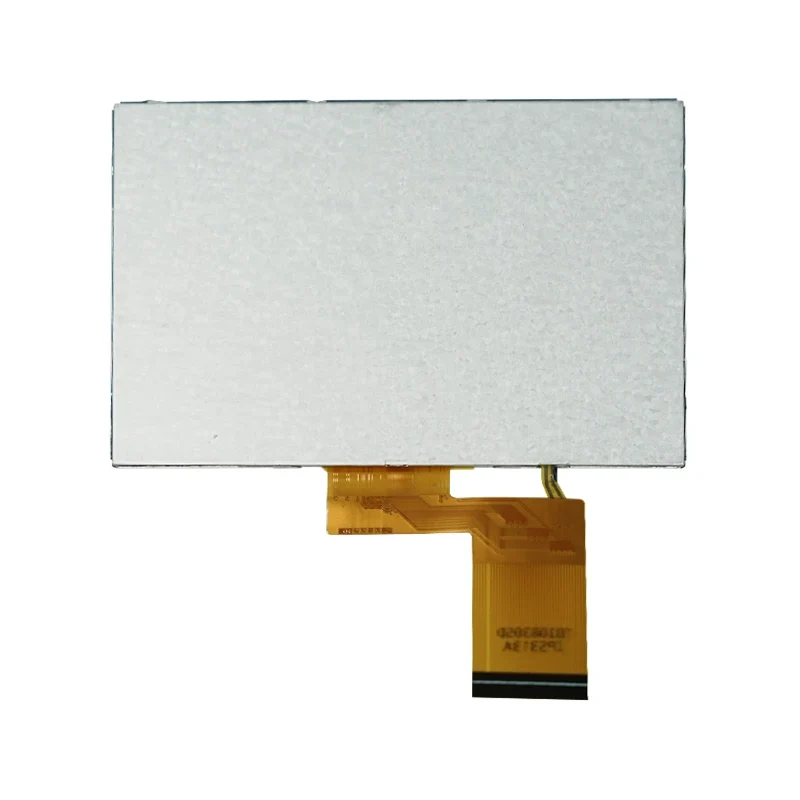

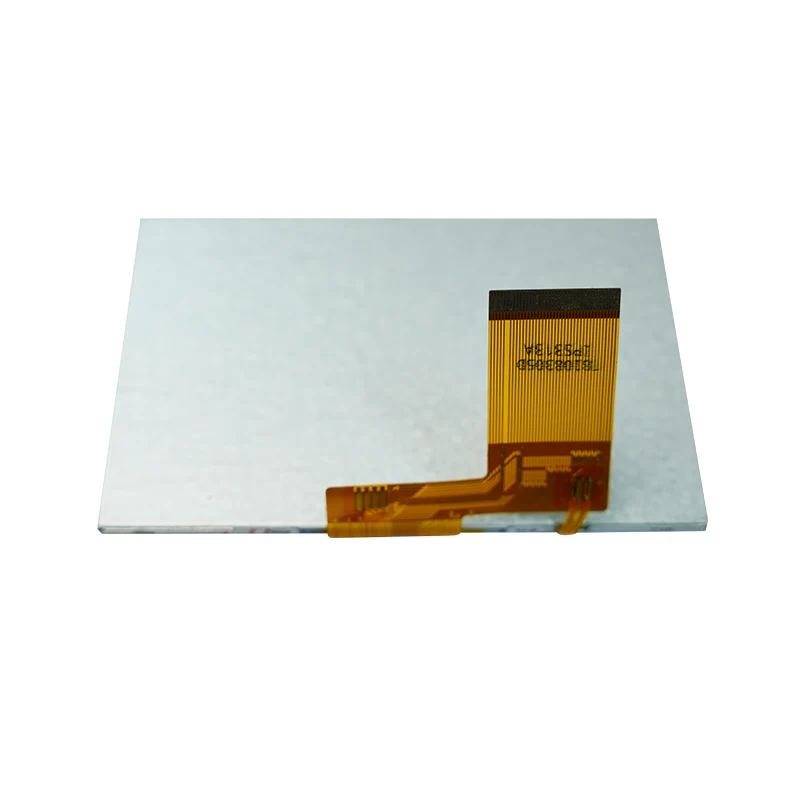

4,3-tollise RGB liidesega IPS TFT LCD-ekraani moodul

Põhilised võimalused:

• Kuvage dünaamilisi pilte, teksti ja graafilisi kasutajaliideseid (GUI)

• Toetage eraldusvõimet 480 × 272, tagades selge ja loetava sisu

• Otseühendus peamise juhtkiibiga RGB liidese kaudu, mis lihtsustab süsteemi integreerimist

• Suure heledusega taustvalgustus (tavaline väärtus 620 cd/m²) tagab nähtavuse tugeva valgusega keskkondades

• Madala energiatarbega disain pikendab seadme aku tööiga

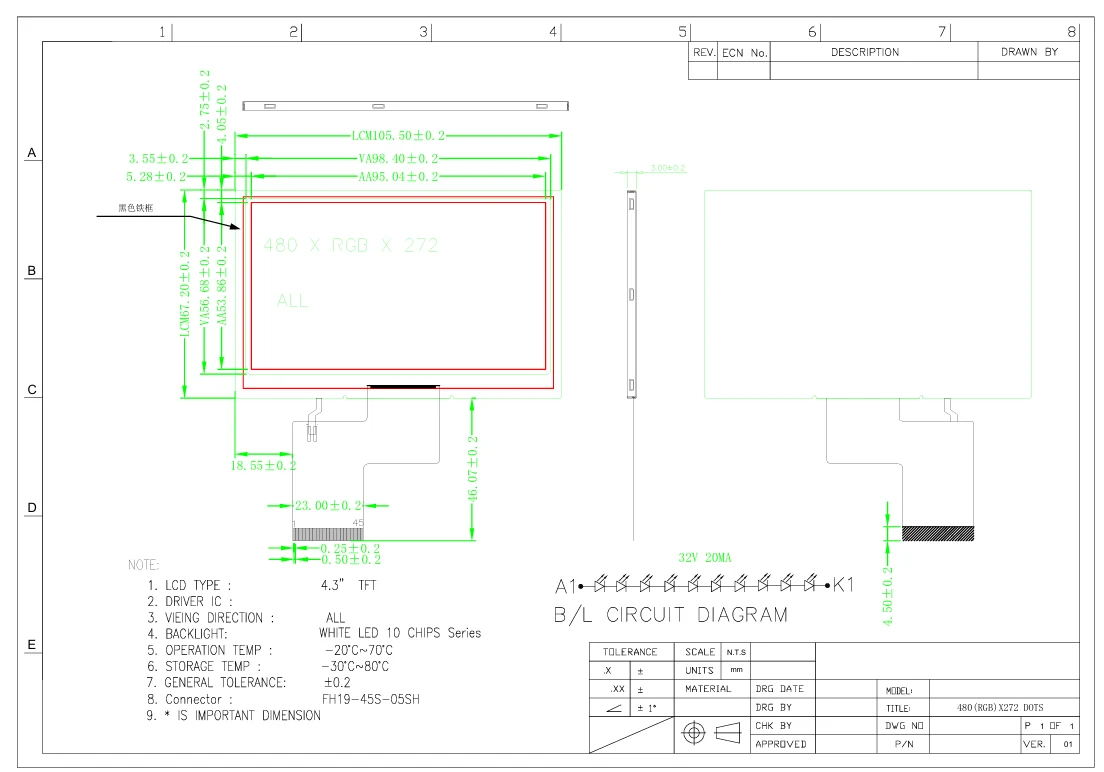

Tianfu kohandatud 4,3-tollise RGB liidese IPS TFT LCD-ekraani mooduli spetsifikatsioon

Tianfu kohandatud 4,3-tollise RGB liidesega IPS TFT LCD-ekraani mooduli üksikasjad

Seda 4,3-tollise RGB liidesega IPS TFT LCD-ekraani moodulit kasutatakse tänu oma kompaktsele suurusele, suurele heledusele ja vastupidavusele laialdaselt paljudes tööstusharudes.

Siin on mõned tüüpilised rakenduse stsenaariumid ja juhtumite näited.

Tööstuslikud automaatika- ja juhtimissüsteemid

• Juhtum: kasutatakse tehase tootmisliini jälgimisterminalides, et kuvada reaalajas tootmisandmeid ja seadmete olekut. Tugeva ümbritseva valguse korral tagab suure eredusega taustvalgus operaatoritele teabe selge lugemise.

• Eelised: laia temperatuuriga töörežiim (-10°C ~ 60°C) sobib töökojakeskkonda; kiire reageerimisaeg (40 ms) toetab dünaamilisi värskendusi.

Meditsiiniseadmed

• Korpus: integreeritud kaasaskantavatesse meditsiinidiagnostika instrumentidesse, nagu vere glükoosimeetrid või elektrokardiograafid (EKG), et kuvada patsiendi andmeid ja graafilisi tulemusi.

• Eelised: kõrge kontrastsussuhe (1000:1) parandab pildi selgust, et aidata meditsiinitöötajatel teha täpseid otsuseid; madal energiatarve pikendab seadme tööaega.

Tarbeelektroonika

• Korpus: kasutatakse nutika kodu juhtpaneelides, et kuvada temperatuuri, niiskust ja seadme juhtimisliideseid.

• Eelised: RGB liides toetab rikkalikke värve, et tõhustada kasutaja interaktsiooni; väike pikslite vahe (0,198 mm) tagab suurepärase pildikvaliteedi.

Auto- ja transpordisüsteemid

• Korpus: kasutatakse sõidukisiseste teabe- ja meelelahutussüsteemides või tagaistmete ekraanidel navigatsiooni- ja meediasisu esitamiseks.

• Eelised: Vibratsioonikindel disain (põhineb tugeval TFT-struktuuril) talub sõiduki vibratsiooni; tavaliselt vähendab must režiim pimedas keskkonnas peegeldust.

Manustatud arendus ja haridus

• Juhtum: kasutavad üliõpilased ja insenerid prototüüpide loomiseks, näiteks roboti juhtimisliidesed või IoT-seadmete kuvarid.

• Eelised: Lihtne liides (CLK, HSYNC jne) lihtsaks ühendamiseks levinud mikrokontrolleritega (nt STM32, Raspberry Pi).

• Laiendatud rakendused: POS-terminalid, turvaseireekraanid, nutikad näidikupaneelid jne.

Oleme kogunud tagasisidet tootjatelt erinevatest tööstusharudest, et hinnata igakülgselt selle kuvamooduli tegelikku jõudlust. Pange tähele, et kasutuskogemus põhineb spetsifikatsioonidel ja tüüpilistel rakendustel ning võib olenevalt konkreetsest kasutuskeskkonnast erineda.

Visuaalne jõudlus

• Heledus ja loetavus: kasutajad teatavad, et 620 cd/m² taustvalgus on piisavalt hele väljas või eredalt valgustatud sisekeskkonnas, tagades sisu selge nähtavuse. Tüüpiline kontrastsuhe 1000:1 süvendab musti ja muudab valged heledamaks, parandades üldist visuaalset kogemust.

• Värvi jõudlus: 40% ~ 50% (CIE1931) hõlmava värvigamma puhul on värvide taasesitamine realistlik, mistõttu sobib see diagrammide ja piltide kuvamiseks. Professionaalsete graafilise disaini rakenduste jaoks võib värvigamma siiski olla piiratud.

• Reageerimisaeg: tüüpiline reageerimisaeg 40 ms on piisav enamiku staatilise ja dünaamilise sisu jaoks. Kuigi kiire video taasesituse ajal võib esineda kerget liikumise hägustumist, sobib see hästi tööstuslikuks juhtimiseks ja mitte-kiire mängude jaoks.

Integreerimine ja kasutuslihtsus

• Liidese ühilduvus: 24-bitine RGB liides on laialdaselt toetatud, kasutajad teatavad lihtsast integreerimisest ARM Cortex-M seeria või Linuxi süsteemidega. Juhtsignaalid (nagu DEN, DISP) lihtsustavad ajastuse seadistamist.

• Toitehaldus: lai pinge sisendvahemik (VCC 2,65–3,3 V) võimaldab paindlikku toiteallikat, vähendades vajadust välise reguleerimise järele. Mõõdetud energiatarve on suhteliselt madal, mis aitab kaasa energiatõhususele.

• Suurus ja paigaldus: kompaktne 4,3-tolline disain sobib hästi piiratud ruumiga seadmetesse. Aktiivne kuvaala 95,04 mm × 53,86 mm optimeerib ekraani ja korpuse suhet.

Kohanemisvõime keskkonnaga

• Temperatuuri jõudlus: see töötab stabiilselt vahemikus -10 °C kuni 60 °C ja kasutajad kinnitavad, et välisseadmetes kasutamisel ei esine ekraanil häireid. Säilitustemperatuuri vahemik -20°C ~ 70°C tagab ohutuse transportimisel ja ladustamisel.

• Vastupidavus: TFT-paneel ja SC7283 draiveri IC tagavad usaldusväärse töö, ilma teatatud tõrgeteta tööstuslikus vibratsioonikeskkonnas.

• Klientide arvustuste kokkuvõte: "See ekraan pakub kõrget hinna-kvaliteedi suhet, piisavat heledust ja lihtsat integreerimist. See vastab ideaalselt meie sõidukisisese kuvariprojekti nõuetele. Reageerimisaeg on vastuvõetav ja müügijärgse teeninduse reaktsioon on samuti kiire."
