7,0' 500 Nit IPS TFT LCD-ekraani moodul

Põhipädevused

・Kõrge nähtavusega ekraan: 500 cd/m² suur heledus koos peegeldusvastase pinnatöötlusega tagab selge loetavuse isegi tugevas ümbritsevas valguses.

・Lai temperatuuri kohanemisvõime: töötemperatuuri vahemik -20 °C kuni 70 °C, sobib erinevatesse tööstuskeskkondadesse.

・Täpne värvide taasesitus: ligikaudu 72% NTSC värvigamma katvus, mis taasesitab värviteabe täpselt.

・ Vastupidav ja vastupidav disain: 2H/3H kõvadusega kate tagab pinnakaitse ja pikendab toote eluiga.

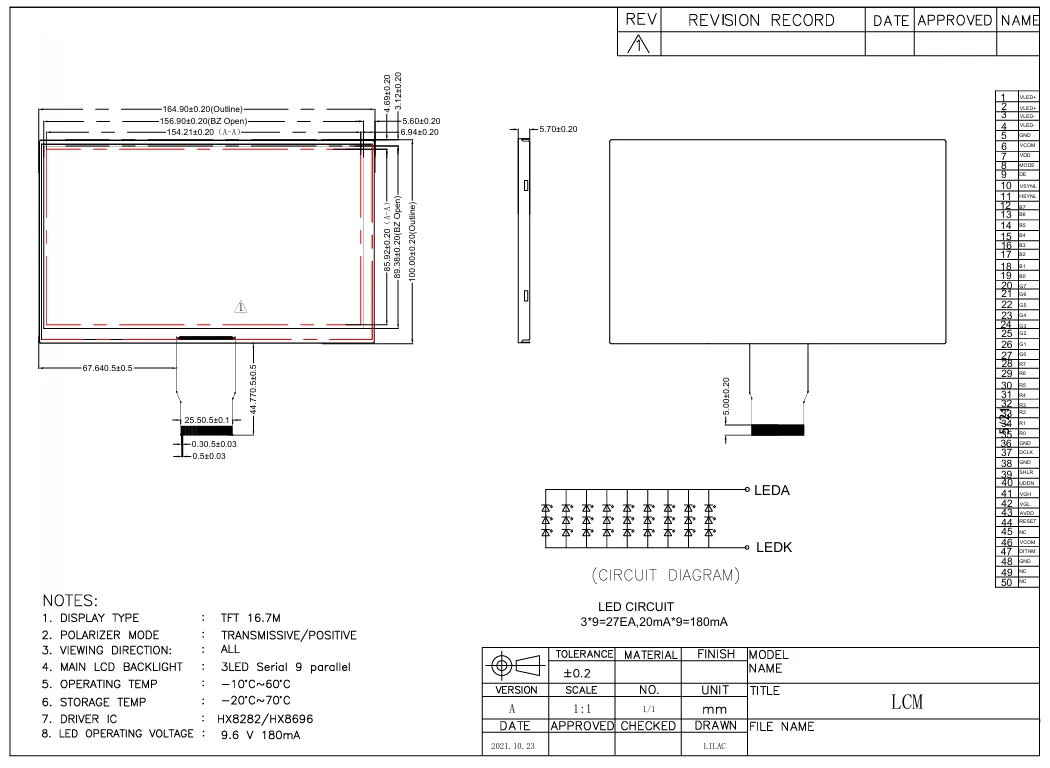

Tianfu kohandatud 7,0-tollise 500 Nit IPS TFT LCD-ekraani mooduli spetsifikatsioonid

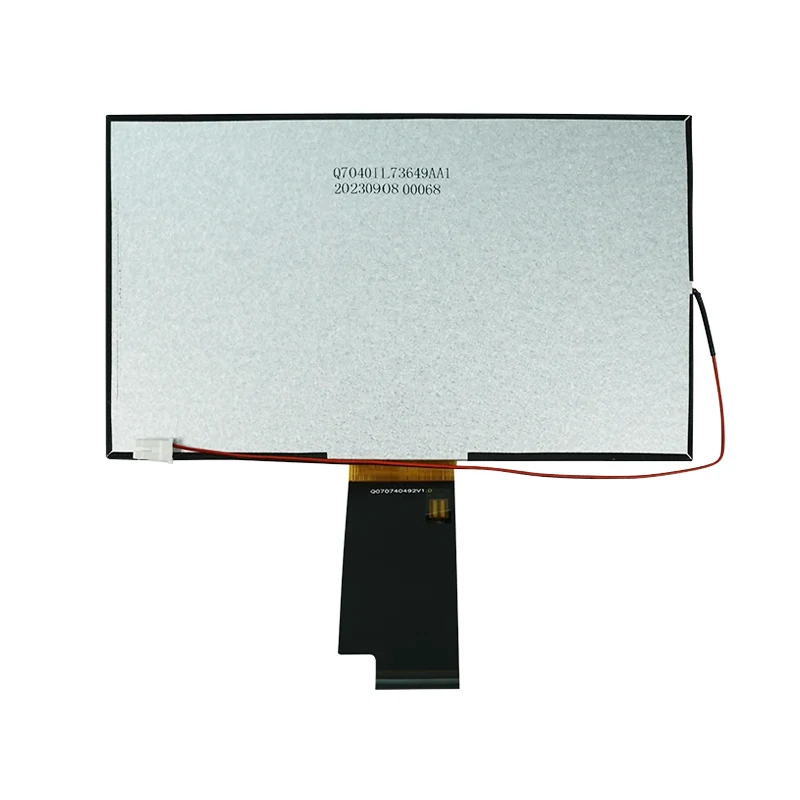

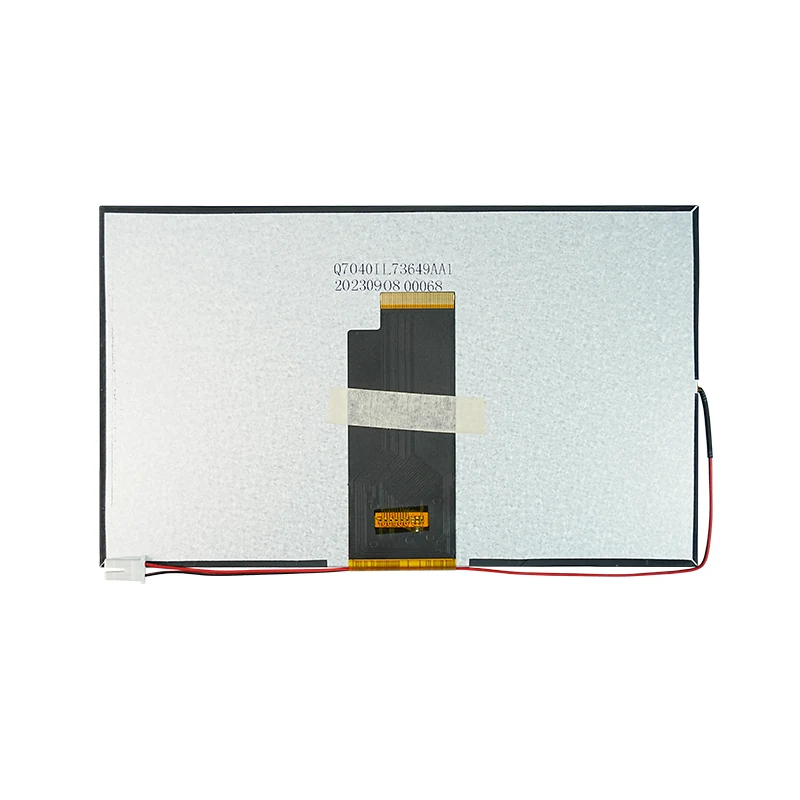

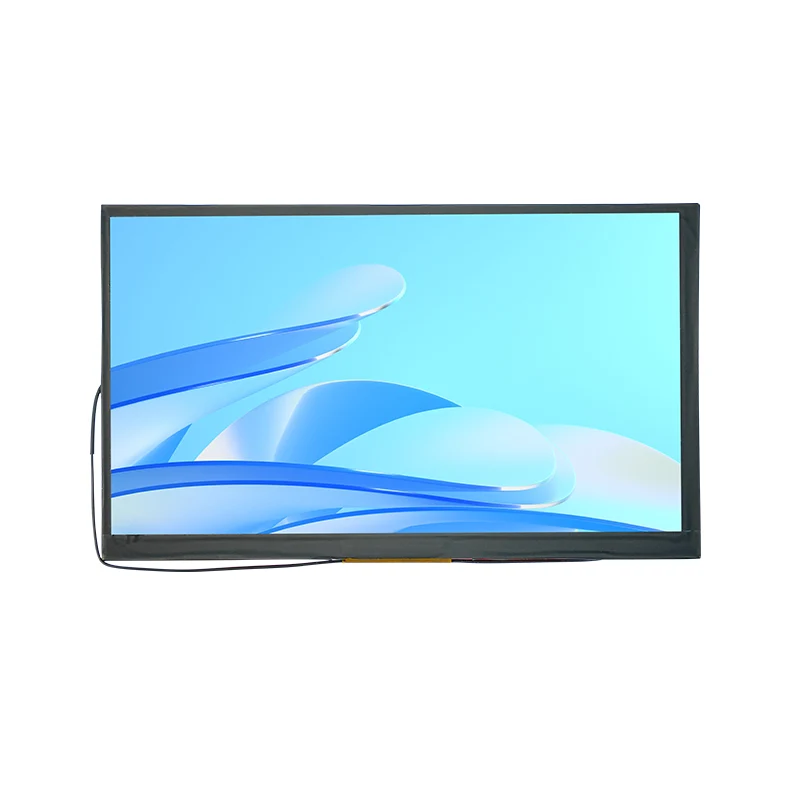

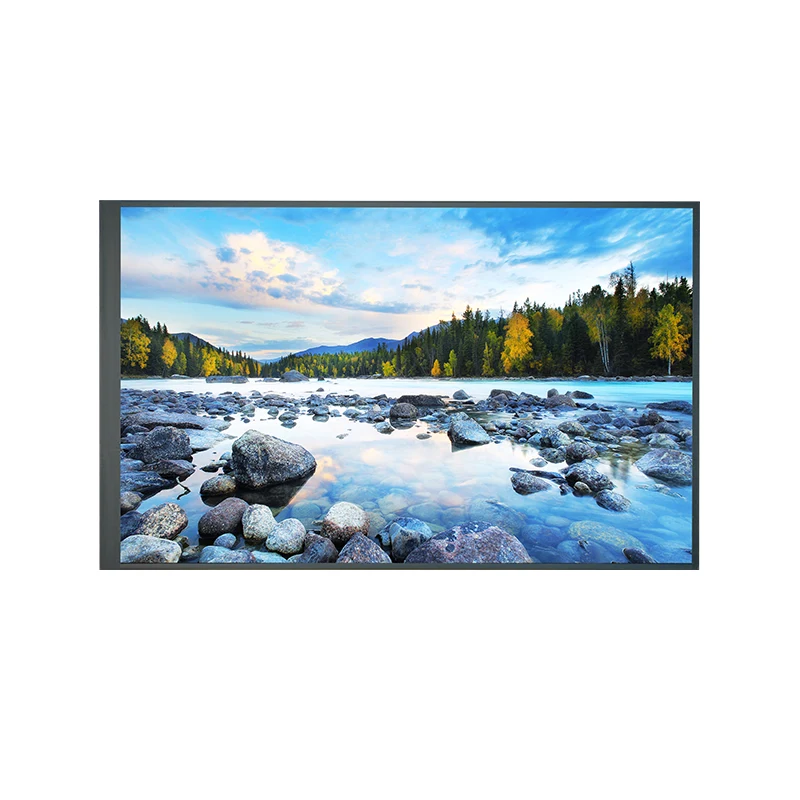

Tianfu 7,0' 500 Nit IPS TFT LCD-ekraani mooduli üksikasjad

7,0-tolline 500 Nit IPS TFT LCD-ekraani moodul on spetsiaalselt loodud tööstusseadmete, välistingimustes kasutatavate instrumentide, meditsiiniseadmete, sõidukisiseste süsteemide ja automaatika juhtpaneelide jaoks, mis nõuavad usaldusväärset kuvamisfunktsiooni.

Tööstuslik automatiseerimine ja juhtimine

Juhtum: tehase tootmisliini juhtpaneel

Autotööstuse koosteliinidel toimib see ekraan juhtterminalina, mis näitab reaalajas tootmisandmeid, seadmete olekut ja tööjuhiseid. Selle kõrge heledus tagab selge nähtavuse tehasevalgustuses, samas kui lai temperatuurivahemik kohandub mittekliimaga töökojakeskkondadega. IPS-tehnoloogia võimaldab operaatoritel lugeda teavet täpselt erinevate nurkade alt.

Välisseadmed ja instrumendid

Juhtum: päikeseelektrijaama seireterminal

Väljas asuvatesse seirekappidesse paigaldatud kuvarid peavad taluma otsese päikesevalguse ja temperatuurikõikumisi. 500 cd/m² heledus ja peegeldusvastane kate kõrvaldavad peegeldushäired ning töövahemik -20°C kuni 70°C kohandub päeva-öiste ja hooajaliste temperatuuride erinevustega.

Transpordisüsteemid

Juhtum: sõidukisisene teabe kuvamissüsteem

Kasutatakse eriotstarbeliste sõidukite, näiteks masinate ja põllumajandusseadmete näidikute kuvamiseks. IPS-i lai vaatenurk tagab, et nii juht kui ka kaasjuht näevad teavet selgelt ning 25 ms reageerimisaeg on piisav dünaamiliste andmete (nt sõiduki kiirus ja kütusetase) kuvamiseks.

Meditsiini- ja testimisseadmed

Juhtum: kaasaskantavad meditsiinilised diagnostikaseadmed

Värvitäpsus (72% NTSC) tagab, et meditsiinilised pildid kuvatakse realistlikult. Tavaliselt must režiim vähendab energiatarbimist ooterežiimis, täites meditsiiniseadmete energiatõhususe nõuded.

Iseteenindusterminalid

Juhtum: välitingimustes kasutatavad iseteeninduslikud piletiautomaadid

Pimestamisvastane töötlus vähendab ümbritseva valguse peegeldust, kõrge kontrastsus muudab QR-koodid ja piletiteabe selgelt eristatavaks ning vastupidav pinnatöötlus on vastupidav puutetundlikule kulumisele.

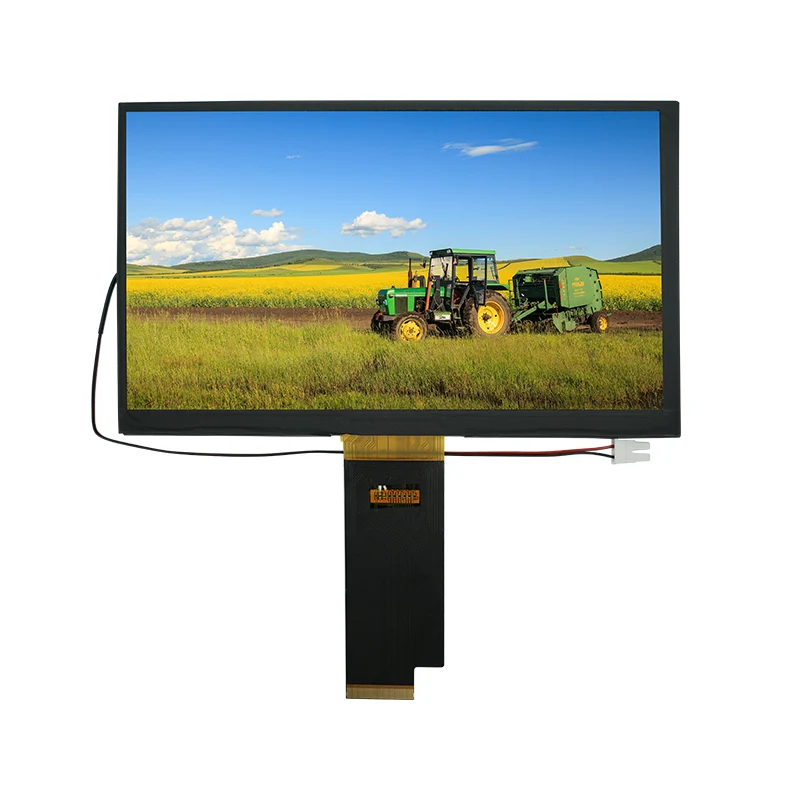

Tianfu 7,0' 500 Nit IPS TFT LCD-ekraani mooduli rakendus

Kvaliteedi tagamise süsteem

Tootmisstandardid: toodetud ISO 9001 kvaliteedijuhtimissüsteemi sertifikaadi alusel

Kontrolliprotsess: 100% sisselülitatud testimine, proovide võtmine läbib 72-tunnise vananemiskatse

Pikslistandardid: vastab ISO 13406-2 II klassi pikslivigade standarditele

Pakendikaitse: Antistaatiline ja põrutuskindel pakend ohutu transportimise tagamiseks

Usaldusväärsuse andmed

Taustvalgustuse eluiga: tavaliselt 50 000 tundi (temperatuuril 25 °C)

Mehaaniline vastupidavus: pinna kõvadus 2H/3H, mis tagab suurepärase kriimustuskindluse

Ühenduse töökindlus: liidese sisestamise/eemaldamise tsüklid ≥ 10 000 korda

Kohandamise valikud ja protsessi voog

Kohandatavad parameetrid

1. Liidese kohandamine

◦ Reguleeritavad liidese tihvtide määratlused

◦ Toetus LVDS-i, MIPI-ks ja muudeks liidesteks teisendamiseks

◦ Kohandatud pistikute tüübid ja asukohad

2.Optilised seadistused

◦ Kohandatud heledus (kuni 1000 cd/m²)

◦ Värvitemperatuuri reguleerimine (jahe valge / soe valge)

◦ Spetsiaalne peegeldusvastane kate

3.Struktuursed muudatused

◦ Esipaneeli suuruse ja kinnitusavade reguleerimine

◦ Puuteekraani lisamine (takistuslik / mahtuvuslik)

◦ Spetsiaalsed kaitsetöötlused (veekindel, tolmukindel)

4. Elektriline optimeerimine

◦ Vähese energiatarbega versiooni optimeerimine

◦ Lai pinge sisenddisain (9–36 V)

◦ Integreeritud toitehaldusskeem

Standardne protsessi voog:

Nõuete analüüs → Lahenduse disain → Prototüübi tootmine → Kliendi valideerimine → Väikepartii proovitootmine → Töökindluse testimine → Masstootmine → Tehase kontroll

Tavaline kohandamise teostusaeg

• Valguse kohandamine (liidese/heleduse reguleerimine): 4–6 nädalat

• Keskmine kohandamine (puuteekraani lisamine/struktuuriline reguleerimine): 8–10 nädalat

• Sügav kohandamine (uus optiline disain/spetsiaalne keskkonna kohandamine): 12–16 nädalat

Minimaalne tellimuse kogus

• Standardmudelid: 500 tk

• Kohandatud mudelid: läbiräägitav kohandamistaseme alusel (tavaliselt 1 tükk)
