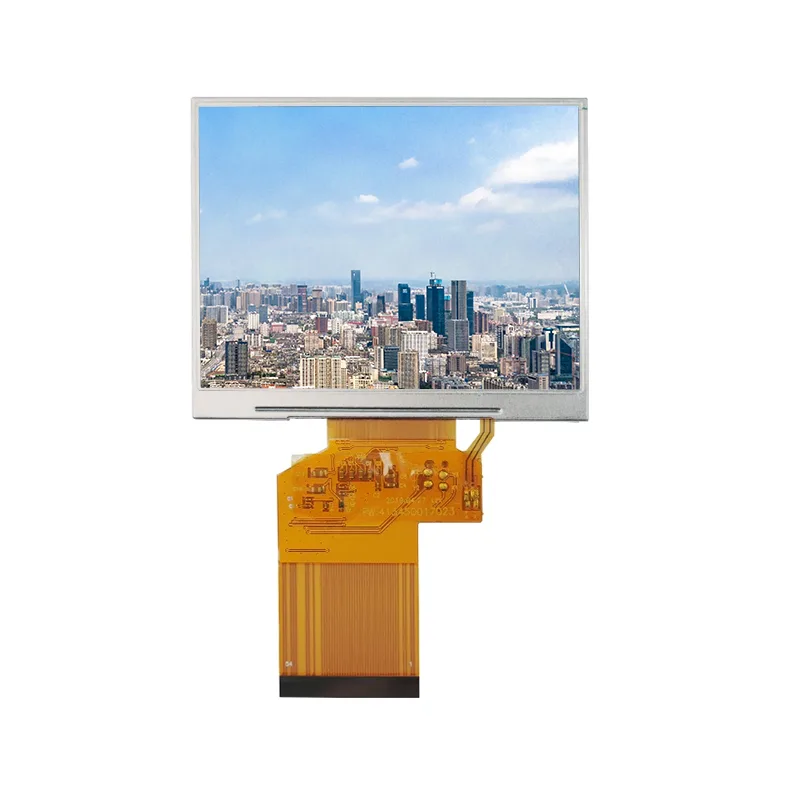

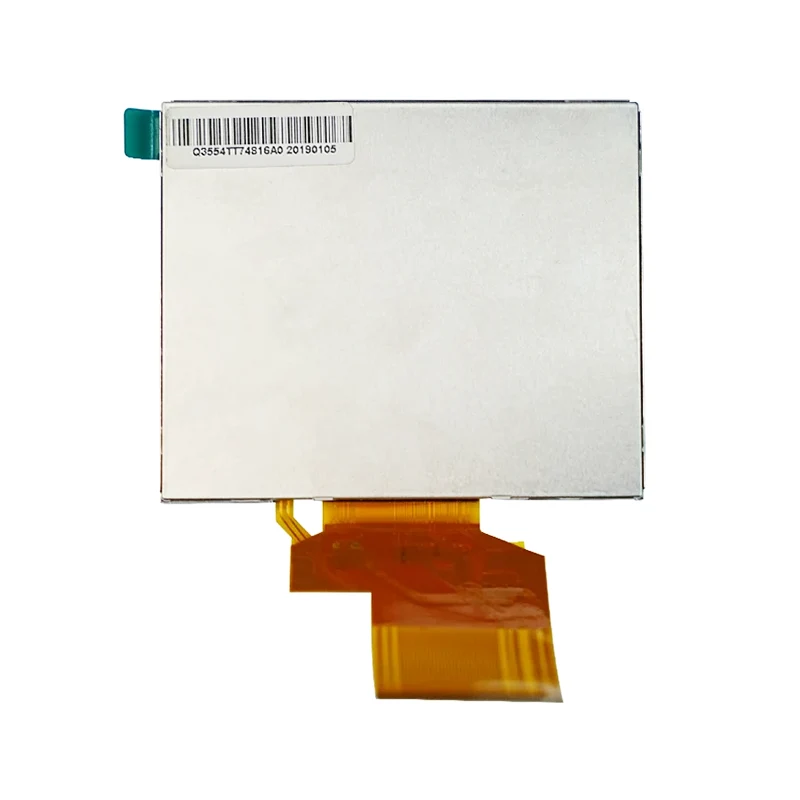

3.5 'Tööstuslik kontroll IPS TFT LCD -ekraanimoodul

Mooduli tüüp

3,5-tolline TFT

Resolutsioon

320 × RGB × 240

Liides

24-bitine RGB / seeria RGB / CCIR656 / CCIR601

Film (Ito film)

Matt-New-Newtoni rõngas, 0,188 mm paks, lehttakistus: 350 ~ 500 Ω

Juht IC

HX8238D

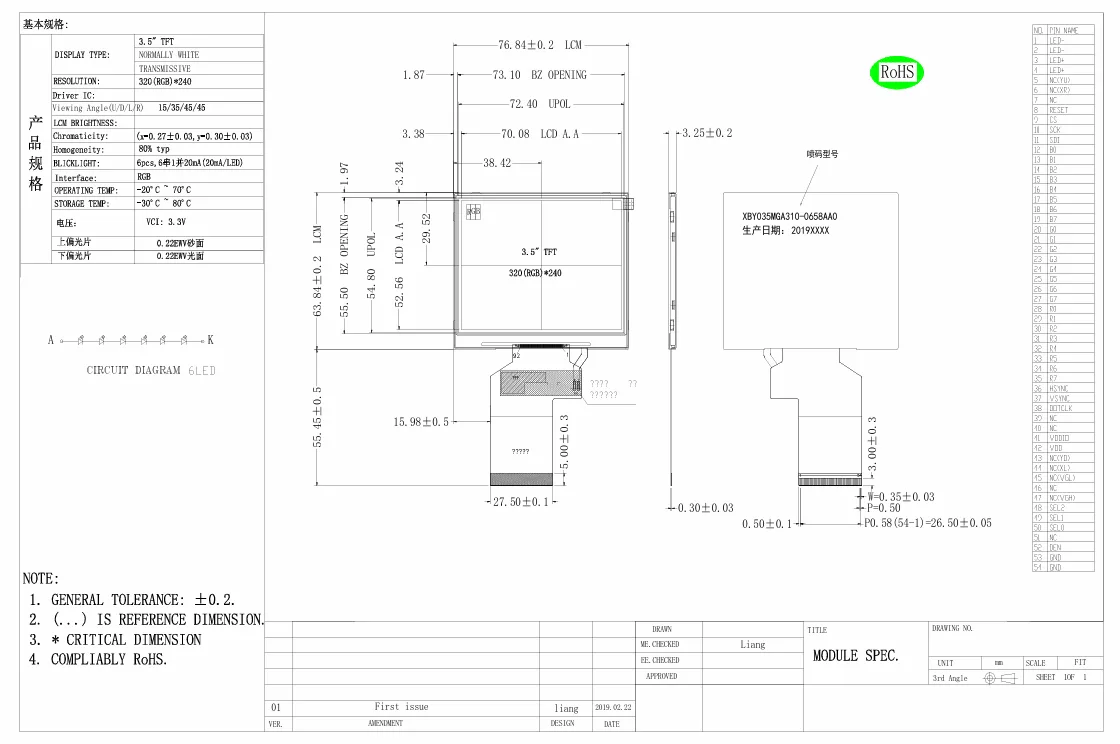

Mehaanilised mõõtmed

76,90 × 63,9 × 3,26 mm

Aktiivne piirkond

70,08 × 52,56 mm

Töötemp

-10 ° C ~ +60 ° C

Säilitustemperatuur

-20 ° C ~ +70 ° C

Pinna kõvadus

≥ 3H

Reageerimise aeg

≤ 15 ms

Vooluahela takistus (x)

150 - 550 Ω (kile pool)

Vooluahela takistus (Y)

450 - 1100 Ω (klaasist külg)

Võtmemõõtmed

AA (aktiivne piirkond): 55,20 x 96,65 mm
OD (ülevaade): 66,80 x 105,40 mm
Liim VA (vaateala): 57,9 x 99,4 mm
Liim OD (ülevaade): 66,40 x 105,00 mm

Toiteallikas

3,3 V (vahemik 2,6-3,6 V)

Keskkonnale vastavus

ROHS -i nõuetele

Usaldusväärsuse testid

• Kõrge temperatuuri ladustamine: 80 ° C/96H
• Madala temperatuuri ladustamine: -30 ° C/96H
• Termiline tsükkel: -30 ° C↔+80 ° C
• ESD: ± 8kV õhk /± 4kV kontakt
• Vibratsioon: 10–150Hz, 100m/s²

Standardtooted

Kohandatud tooted

Tellimiskogus

Tarneaeg

Kohandamise tüüp

Tarneaeg

1-30 tk

Kohe

B/L & FPC & TP

5 nädala jooksul

31-100 tk

1 nädal

B/L & FPC & TP

5 nädala jooksul

101-500 tk

2 nädala jooksul

B/L & FPC & TP

5 nädala jooksul

501-1000 tk

3 nädala jooksul

B/L & FPC & TP

 5 nädala jooksul

1001-5000 tk

3 nädala jooksul

BL & FPC & TP

6 nädala jooksul

5000+ tk

4 nädala jooksul

BL & FPC & TP

6 nädala jooksul
