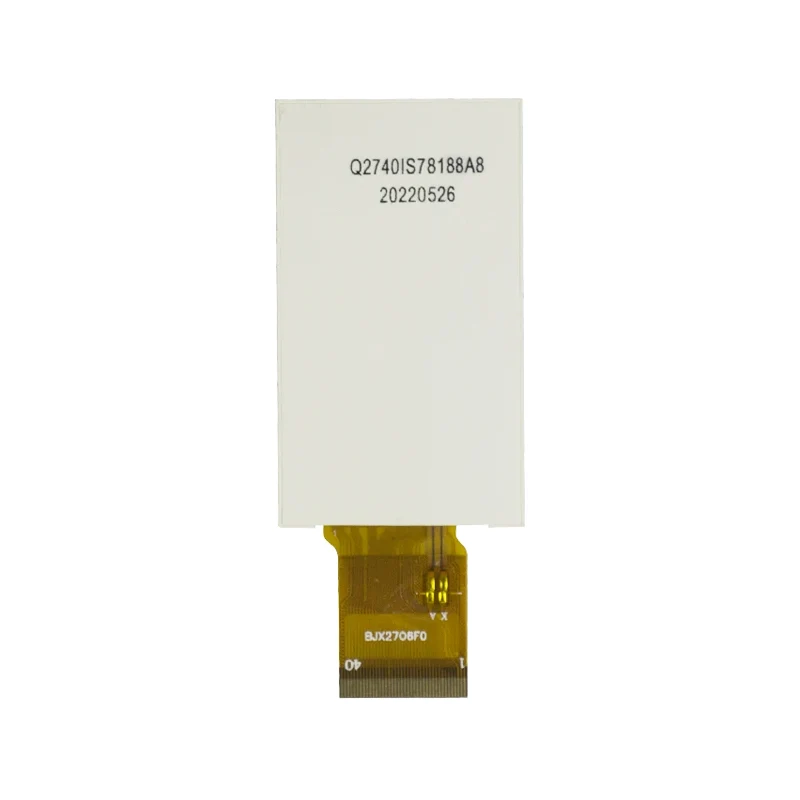

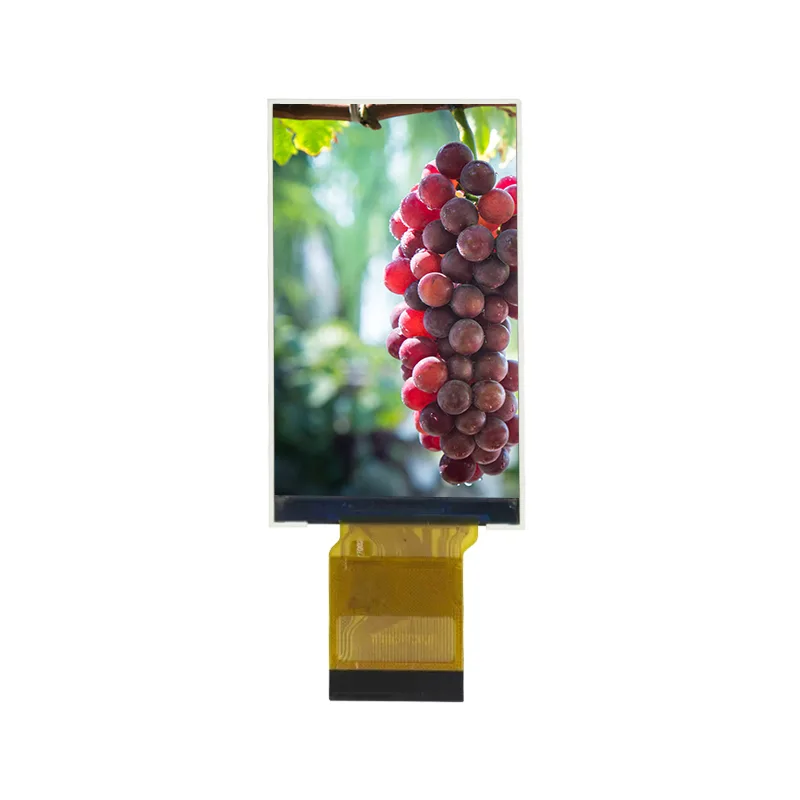

3.92 'kõrge heledusega IPS TFT LCD -ekraanmoodul

Üldised spetsifikatsioonid

Mooduli tüüp

3,92-tolline TFT (A-SI)

-

-

Ekraani eraldusvõime

320 × 320 pikslit

-

-

Liidese tüüp

MCU/SPI

-

-

Värvisügavus

16,7 m värvid

-

-

Juht IC

ST7796

-

-

Mehaanilised mõõtmed

76,72 × 74,86 × 2,1 mm

-

-

Aktiivne piirkond

71,13 × 69,82 mm

-

-

Töötemperatuur

-20 ° C kuni +70 ° C ℃

-

-

Säilitustemperatuur

-30 ° C kuni +80 ° C

-

-

Elektrilised spetsifikatsioonid

Parameeter

Min

Ty

Maksimaalne

Süsteemi pinge (VDD)

2,5 V

2,8 V

3,6 V

TFT värav pingel (VGH)

10 V

12 V

14 V

TFT värav pinge välja (VGL)

-14 V

-12 V

-10 V

Usaldusväärsuse testid

Testitarve

Tingimused

Kõrge temperatuuri ladustamine

80 ° C, 240 tundi

Madal temperatuuri ladustamine

-30 ° C, 240 tundi

Kõrge temp ja niiskus (operatiivne)

60 ° C, 90% RH, 240 tundi

Standardtooted

Kohandatud tooted

Tellimiskogus

Tarneaeg

Kohandamise tüüp

Tarneaeg

1-30 tk

Kohe

B/L & FPC & TP

5 nädala jooksul

31-100 tk

1 nädal

B/L & FPC & TP

5 nädala jooksul

101-500 tk

2 nädala jooksul

B/L & FPC & TP

5 nädala jooksul

501-1000 tk

3 nädala jooksul

B/L & FPC & TP

 5 nädala jooksul

1001-5000 tk

3 nädala jooksul

BL & FPC & TP

6 nädala jooksul

5000+ tk

4 nädala jooksul

BL & FPC & TP

6 nädala jooksul
