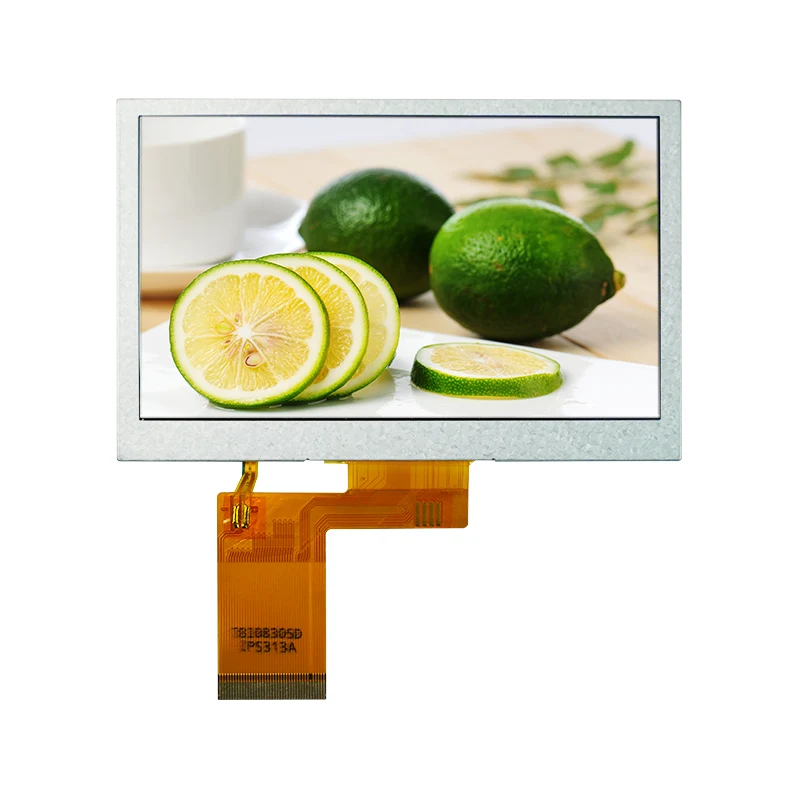

4,3-tolline läbilaskev IPS värviline TFT LCD-ekraani moodul

Põhifunktsioonid

• Suure heledusega ekraan: tüüpiline heledus 500 cd/m² (minimaalselt 450 cd/m²), tagades selge nähtavuse isegi tugevas ümbritsevas valguses.

• Lai temperatuurirežiim: Toetab töötemperatuuri vahemikku -20°C kuni 60°C, sobib tööstuskeskkonda.

• Laiad vaatenurgad: tüüpiline horisontaalne vaatenurk 70° ja vertikaalne vaatenurk 45°–60°, mis võimaldab mugavat vaatamist mitme nurga alt.

• Kiire reageerimine: tüüpiline reageerimisaeg 20 ms, ideaalne dünaamiliste piltide kuvamiseks.

• Energiasäästlik disain: töötab madalal 3,2 V pingel ja valge LED-taustvalgustuse jaoks optimeeritud efektiivsusega.

Tianfu kohandatud 4,3-tollise läbilaskva IPS värvilise TFT LCD-ekraani mooduli spetsifikatsioon

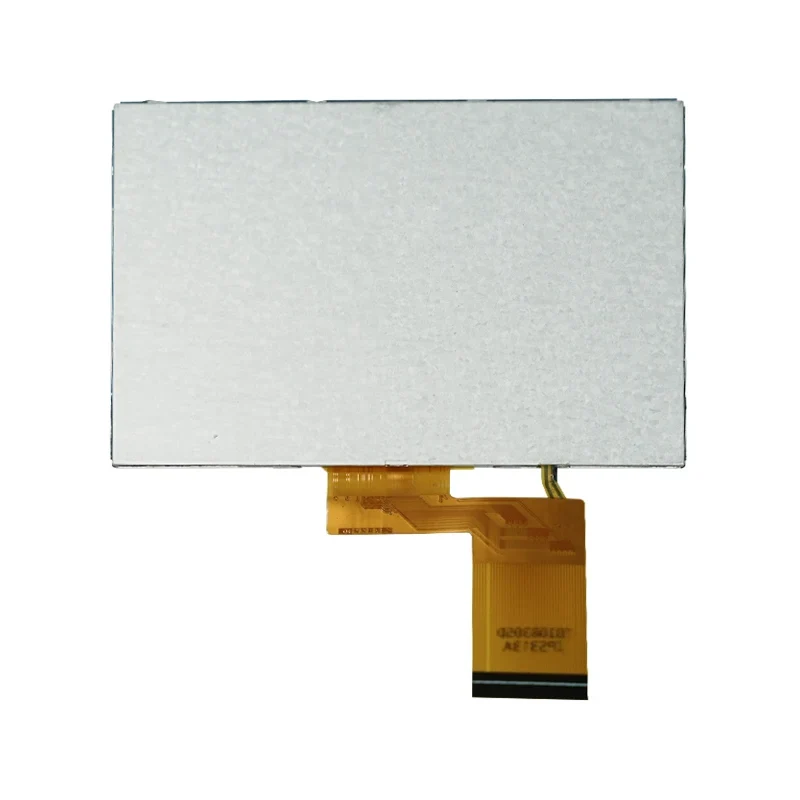

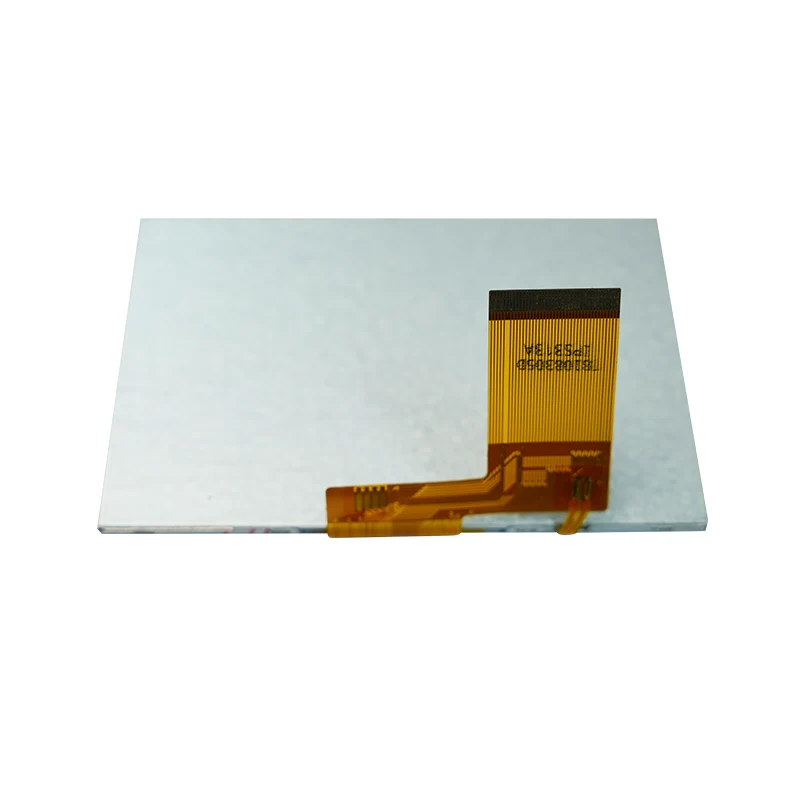

Tianfu 4,3-tollise läbilaskva IPS värvilise TFT LCD-ekraani mooduli üksikasjad

4,3-tollist läbilaskvat IPS värvilist TFT LCD-ekraani moodulit kasutatakse järgmistes valdkondades:

Tööstuslik automatiseerimine ja juhtimine

• Tööstuslikud HMI paneelid: tootmisliini jälgimine, seadmete oleku kuva

• Testimis- ja mõõteriistad: ostsilloskoop, spektrianalüsaatori kuvaliidesed

• PLC juhtterminalid: inimese ja masina liidesed tehase automatiseerimissüsteemide jaoks

Auto- ja transpordisüsteemid

• Sõidukisisesed navigeerimisekraanid: järelturu autode navigatsiooniekraanid

• Ühistransporditeave: bussipeatuse saabumissüsteemid, piletimüügiterminalid

• Ehitusmasinate instrumendid: ekskavaator, kraana juhtpaneelid

Meditsiini- ja tervishoiuseadmed

• Kaasaskantavad meditsiiniseadmed: monitor, diagnostikaseadmete kuvarid

• Tervise jälgimise terminalid: ühenduse tervishoiuseadmete liidesed

• Laboratory Instruments: analüütiliste instrumentide andmeekraanid

Tark kodu ja asjade internet

• Nutikad juhtpaneelid: puutetundlikud liidesed kodu keskjuhtimissüsteemide jaoks

• Turvalisuse jälgimise kuvad: sisetelefonisüsteemi ekraanide loomine

• Nutikate seadmete liidesed: tipptasemel külmik, pesumasina juhtpaneelid

Kaubandus- ja jaemüügiseadmed

• POS-süsteemid: jaemüügiterminali kuvad

• Reklaamiteabe ekraanid: väikesemahulised digitaalse märgistuse rakendused

Meie kliendi hinnang: Industrial Thermostat Panel

Tööstusseadmete tootja võttis selle mooduli kasutusele oma temperatuurikontrollisüsteemi kuvari liidesena. See on stabiilselt töötanud üle 2 aasta külmhoones temperatuuril -10 °C, ilma heleduse halvenemiseta. Vaatenurk vastab mitme nurga jälgimise nõuetele.

K1: Millised on selle 4,3-tollise TFT-mooduli toiteallika nõuded?

V: Moodul vajab kahte toiteallikat: 1) 3,2 V (tavaline) loogika sektsiooni jaoks; 2) LED taustvalgustuse jaoks 12–16 V, tüüpilise väärtusega 14 V. Taustvalgustuse vool on umbes 40 mA. Ekraani jõudlust mõjutavate pingekõikumiste vältimiseks on soovitatav kasutada stabiilset alalis-alalisvoolu muundurit.

Q2: Kas moodul võib madala temperatuuriga keskkondades normaalselt töötada?

V: Jah, see moodul on läbinud range testimise ja võib normaalselt töötada ümbritseva õhu temperatuurivahemikus -20 °C kuni 60 °C. Madala temperatuuriga keskkondades võib esialgne käivitusaeg veidi pikeneda (ligikaudu 1–2 sekundit), kuid see ei mõjuta ekraani jõudlust. Säilitustemperatuuri vahemik on -20°C kuni 70°C.

Q3: Millised on mooduli vaatenurga omadused? Millised paigaldusasendid sobivad?

V: Sellel moodulil on kella 12-ne vaatenurk, mille tüüpiline horisontaalne vaatenurk on 70° ja vertikaalne vaatenurk 45°–60°. See sobib paigaldamiseks vaatleja silmadega või veidi kõrgemale. Mitme nurga alt vaatamist nõudvate rakenduste puhul on soovitatav reguleerida paigaldusnurka või valida muude vaatenurga spetsifikatsioonidega mudel.

4. küsimus: kas 20 ms reaktsiooniaeg toetab video taasesitust?

V: Tüüpiline reageerimisaeg 20 ms (maksimaalselt 30 ms) toetab enamikku rakenduste stsenaariume, sealhulgas andmete värskendusi, GUI vahetamist ja standardlahutusega video taasesitust. Kiire video- või mängurakenduste jaoks on soovitatav valida spetsiaalne mudel, millel on lühem reageerimisaeg.

K5: milline on mooduli eluiga ja taustvalgustuse halvenemine?

V: Nimetatud töötingimustes on mooduli kasutusiga üle 30 000 tunni. LED-taustvalgustuse heleduse halvenemine on tavaliselt 10 000 tunni jooksul alla 10%. Taustvalgustuse eluea pikendamiseks on soovitatav vältida pikaajalist töötamist maksimaalse heledusega.

K6: Kas see toetab puutefunktsioone?

V: See mudel on ainult ekraaniga moodul ja see ei sisalda puutefunktsioone. Siiski saame pakkuda sobivaid takistuslikke või mahtuvuslikke puuteekraani komponente ja abistada lamineerimisprotsessis. Puuteekraan tuleb osta ja integreerida eraldi.

Tarnepoliitika näidis

Näidiste saadavus: klientide hindamiseks ja testimiseks on saadaval 1–10 tükist väikesed partiid.

Kaasasolev dokumentatsioon: iga näidispakett sisaldab:

• Täitke toote andmeleht

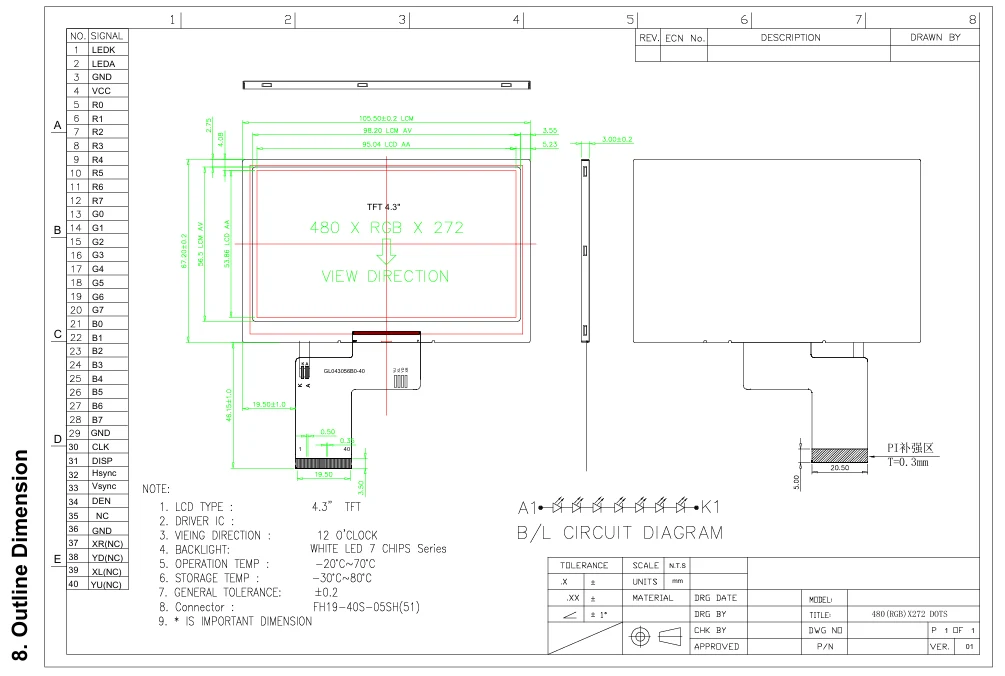

• Mehaanilised joonised (CAD-failid DXF/STEP-vormingus)

• Tihvtide määratlused ja elektriühenduse skeem

• Soovitatav lähtestamise ajastus ja registri konfiguratsioonikood

• Ohutu töö ja ESD kaitse juhised

Hindamissoovituste näidised

Enne näidiste taotlemist veenduge, et teie tehnilisel meeskonnal on järgmised võimalused:

• Sõiduvõime: võime pakkuda moodulile 3,2 V loogilist toidet ja 12–16 V LED-taustvalgustuse toidet

• Liidese ühilduvus: süsteemi emaplaat mahutab FH19-40S-0,5SH(51) 40-kontaktilise pistiku või samaväärse adapterilahenduse

• Signaali tugi: peamine juhtkiip suudab väljastada RGB 24-bitise või 16-bitise paralleelliidese signaale

• Termilised kaalutlused: teie seadme sees on reserveeritud piisavalt ruumi soojuse hajutamiseks

🔧 Professionaalse tehnilise toe ulatus

Tehniline põhitugi (tasuta)

Pakume otsestele klientidele järgmist professionaalset LCD-mooduliga seotud tehnilist tuge:

1. Tehnilised andmed ja integratsiooninõustamine

• Mooduli elektrikarakteristikute tõlgendamine ja toiteallika projekteerimise soovitused

• Mehaaniline paigaldus ja konstruktsiooni sobivuse analüüs

• Juhend pistikute jootmise ja kaablite kokkupanemise protsesside kohta

• Soovitused keskkonnaga kohanemisvõime (temperatuur/niiskus) hindamiseks

2. Driver IC tehniline dokumentatsioon

• ILI6485 draiveri IC täielik andmeleht

• Üksikasjalikud registri konfiguratsiooni ja initsialiseerimisjärjestuse näited

• Liidese ajastuse parameetrite analüüs ja sobitamise soovitused

• Värvi gamma korrigeerimise võrdlusskeem

3. Optilise jõudluse häälestamise juhised

• Heleduse ühtluse katsemeetodid ja standardid

• Optimeerimissoovitused tegelike paigalduste vaatenurga omaduste jaoks

• Reguleerimisjuhised kontrasti ja värvi jõudluse jaoks

• Reageerimisaja testimise ja hindamise skeemid

4. Töökindluse kontrollimise tugi

• Soovitatavad sissepõlemiskatse tingimused ja tsüklid

• ESD kaitse disain ja soovitused

• Temperatuuritsükli katsemeetodid

• Pikaajalise töökindluse hindamise põhipunktid

Tehnilise toe vastus

• Vastamisaeg: Tehnilistele päringutele vastatakse tööpäevadel 24 tunni jooksul

• Suhtlusmeetodid: tugi e-posti, telefoni ja veebikoosolekute kaudu põhjalikuks tehniliseks teabevahetuseks

• Dokumentatsioon: kõik tehnilised dokumendid nii hiina kui inglise keeles

• KKK teek: klientidele viitamiseks luuakse lahendusteek tavaliste integratsiooniprobleemide jaoks
