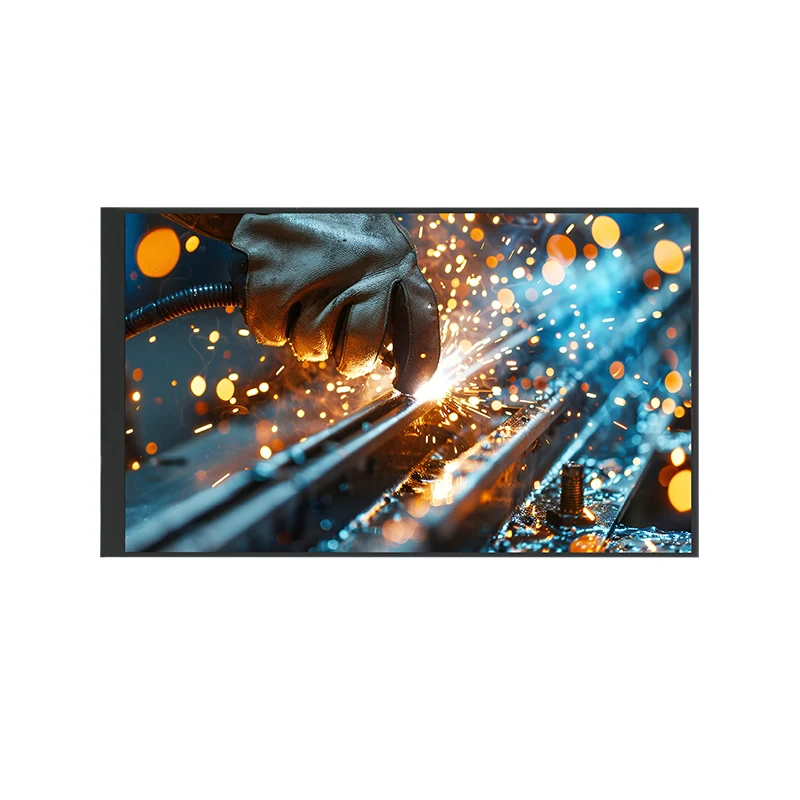

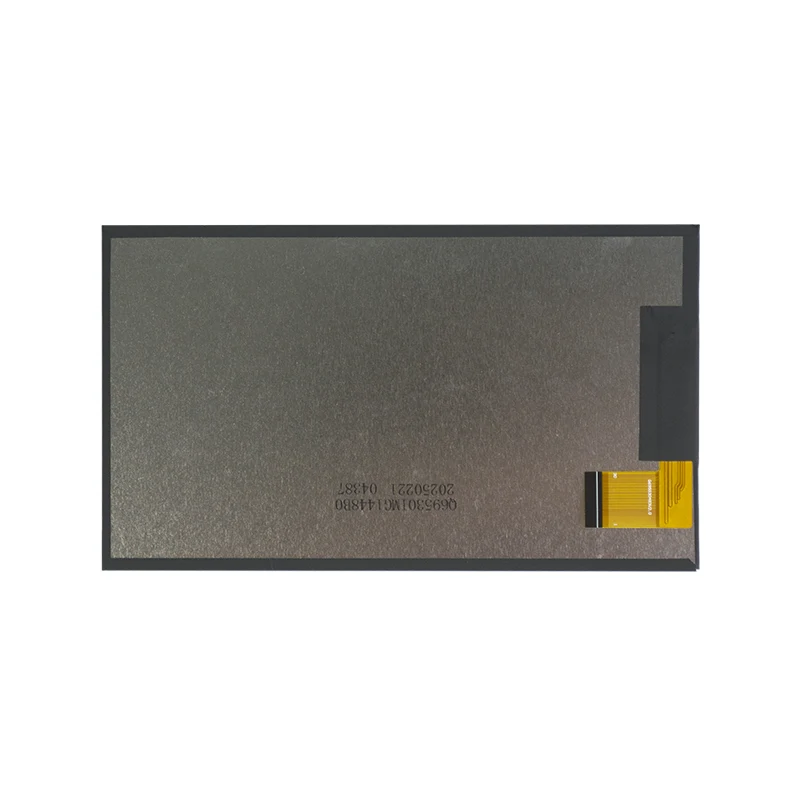

6,95-tolline laia temperatuuriga värviline TFT LCD-ekraani moodul

Põhifunktsioonid ja rakendusstsenaariumid

• Kõrglahutusega visuaal: WVGA eraldusvõime (600 × RGB × 1024) tagab teravad ja üksikasjalikud pildid.

• Laiad vaatenurgad ja stabiilne ekraan: IPS-tehnoloogia tagab 85° mitmesuunalise vaatenurga, säilitades ühtlase värvi ja kontrasti.

• Tugev kohanemisvõime ümbritseva valgusega: tüüpiline heledus 350 cd/m² koos kontrastsuse suhtega 700:1 tagab suurepärase nähtavuse sise- ja poolvälistes keskkondades.

• Laiad kasutusvaldkonnad: tööstuslikud inim-masina liidesed (HMI), meditsiiniseadmete kuvarid, kaasaskantavad testimisinstrumendid, targa kodu juhtpaneelid, kaubanduslikud terminalid ja asjade Interneti kuvamoodulid.

Toote põhiväärtus

Pakume seadmetootjatele plug-and-play, stabiilse ja töökindla kuvamoodulit. See aitab lühendada tootearendustsükleid, vähendada tarneahela juhtimise keerukust ja tagada pikaajalise ja selge visuaalse suhtluse kogemuse isegi karmides keskkonnatingimustes.

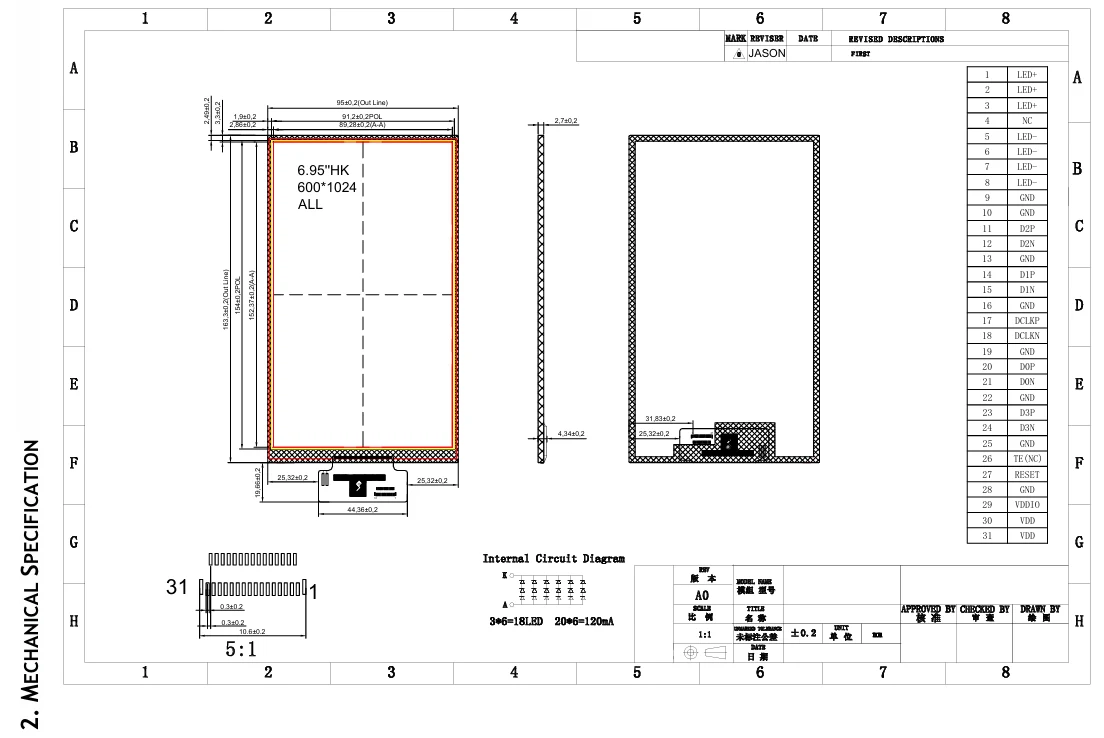

Tianfu kohandatud 6,95-tollise laia temperatuuriga värvilise TFT LCD-ekraani mooduli spetsifikatsioon

Tianfu 6,95-tollise laia temperatuuriga värvilise TFT LCD-ekraani mooduli üksikasjad

Mõistame tööstuslike rakenduste karmi olemust ja 6,95-tolline laia temperatuuriga värviline TFT LCD-ekraani moodul järgib kõrgeid kvaliteedistandardeid kogu disaini, materjalivaliku ja tootmisprotsesside vältel.

• Range tootmistestimine: iga moodul läbib enne tehasest lahkumist sisselülitamistesti, signaali testimise, värvide ühtluse kontrolli ja pikslite defektide kontrolli (vastavalt kogu tööstusharu standarditele).

• Võtmekomponentide sertifitseerimine: põhidraiveri IC-d, taustvalgustuse LED-id ja muud kriitilised komponendid hangitakse tuntud kaubamärkidelt, et tagada pikaajaline stabiilne varustus ja ühtlane jõudlus.

• Environmental Adaptability Validation: moodul on kontrollitud, et see töötab stabiilselt kindlaksmääratud laias temperatuurivahemikus, vastates enamiku tööstus- ja kaubanduskeskkondade nõuetele.

• ESD kaitse: vooluringi disain sisaldab põhilisi ESD kaitsemeetmeid. Soovitame klientidel lisada oma süsteemitasemel tootekujundusele vastav kaitse.

Vastavusavaldus

See toode vastab RoHS direktiivi ohtlike ainete piirangutele. Tootmine toimub rangelt vastavalt ISO9001 sertifitseeritud süsteemile. Aitame pakkuda asjakohaseid vastavusavaldusi ja tehnilise toe dokumente, mis põhinevad klientide konkreetsetel projektinõuetel.

Kohandusteenused ja protsessivoog

Standardtooted ja kohandamine

Pakume seda 6,95-tollist laia temperatuuriga värvilist TFT LCD-ekraani moodulit standardtootena, et tagada kiire proovitugi ja stabiilne masstootmise pakkumine. Samal ajal mõistame, et teie toode võib vajada ainulaadset disaini, seega pakume paindlikke kohandamisteenuseid:

Optiline kohandamine: reguleerige heledust (kuni 500 cd/m² või rohkem), värvitemperatuuri ja pinnatöötlust (pimestamisvastane, kõrgläikiv jne).

Liidese ja tihvtide kohandamine: riistvara disaini teostatavuse raames saame läbi rääkida FPC pikkuse, liidese asukoha ja tihvtide määratluste kohandamise üle.

Struktuurne kohandamine: esitage plast- või metallraami kujundused, mis sobivad teie seadme korpuse ja paigaldusmeetodiga.

Taustvalgustuse hämardamine: toetab PWM-hämardamist, soovi korral on saadaval reguleeritavad hämardamise sagedusvahemikud.

Koostööprotsess

Vajaduste analüüs → Lahenduse hindamine ja pakkumine → Näidistestimine → Disaini kinnitamine → Väikese partii proovitootmine → Massitarne ja kvaliteedi jälgimine

Meil on professionaalne FAE (Field Application Engineer) meeskond, kes pakub teile kogu protsessi tehnilist tuge alates esialgsest valikust kuni masstootmise juurutamiseni.

Q1: Millistele toodetele see ekraan peamiselt sobib?

V: See 6,95-tolline WVGA IPS-ekraan sobib ideaalselt tööstuslike juhtimisseadmete (HMI), meditsiiniliste seireseadmete, kaasaskantavate nutiterminalide, käeshoitavate vöötkoodiskannerite, nutikakappide ja iseteeninduskioskite jaoks. See on spetsiaalselt loodud rakenduste jaoks, mis nõuavad tasakaalu kuvari töökindluse, laiade vaatenurkade ja kulutõhususe vahel.

Q2: liides on MIPI DSI, kuid minu peamine juhtkiip kasutab RGB-d või LVDS-i. Kas seda saab veel kasutada?

V: Jah, vajate sillakiipi (nt DragonTraili või Realteki lahendusi), et teisendada MIPI DSI RGB-ks või LVDS-iks. Võime anda soovitusi sobivate sillakiipide või küpsete adapterplaatide võrdlusprojektide kohta, et aidata teil süsteemi integreerimist kiiresti lõpule viia.

Q3: kas ma saan testimiseks proove taotleda?

V: Jah. Pakume selgete projektinõuetega potentsiaalsetele klientidele näidisoste. Võtke meiega ühendust meie ärikanalite kaudu, edastades oma ettevõtte teabe, projekti ülevaate ja testimisvajadused ning me korraldame selle esimesel võimalusel.

Q4: töötemperatuur on -10°C kuni 60°C. Kas seda saab kasutada külmemas või kuumemas keskkonnas?

V: See vahemik on normaalse töö jaoks garanteeritud töötemperatuur. Kui teie kasutuskeskkond ületab selle vahemiku (nt välisseadmed külmades piirkondades), saame hinnata kohandatud laia temperatuuriga versiooni (näiteks pikendatud temperatuurini -30 °C ~ 80 °C), kuigi see võib hõlmata materjalide ja kulude kohandamist.

5. küsimus: kas see on 350 niti heledusega nähtav õues päikesevalguses?

V: 350 cd/m² on tüüpiline siseruumides kasutamiseks. Välispäikesevalguse loetavuse tagamiseks soovitame kasutada suure heledusega ekraani 800 cd/m² või rohkem, mis on peegelduste vähendamiseks ühendatud optilise sidumistehnoloogiaga. Saame pakkuda suure heledusega kohandamisvõimalusi.

K6: Mis on paneeli ligikaudne eluiga?

V: Määratud elektri- ja temperatuuritingimustes on taustvalgustuse eluiga (aeg, kuni heledus väheneb 50% algväärtusest) tavaliselt üle 30 000 tunni. Tegelik eluiga on tihedalt seotud töökeskkonna, soojuse hajumise disaini ja sõiduvooluga.

K7: Kas pakute tehnilist tuge, näiteks draivereid või lähtestamiskoodi?

V: Jah. Pakume ostjatele põhispetsifikatsioone, liidese ajastusskeeme, soovitatavaid vooluskeeme ja draiveri IC-i lähtestamiskoodi näiteid. Keeruliste tehniliste probleemide korral pakub meie FAE meeskond professionaalset tuge.

Q8: Mis on minimaalne tellimuse kogus (MOQ) ja mis on tarneaeg?

V: Standardmudelite MOQ on tavaliselt 500–1000 ühikut, sõltuvalt tellimuse struktuurist. Masstootmise standardne teostusaeg on ligikaudu 4-6 nädalat. Kiireloomuliste proovide või väikeste partiide puhul on meil läbirääkimisteks saadaval kiirmenetlus. Kohandatud toodete MOQ-d ja tarneaegu tuleb hinnata konkreetsete nõuete alusel.
