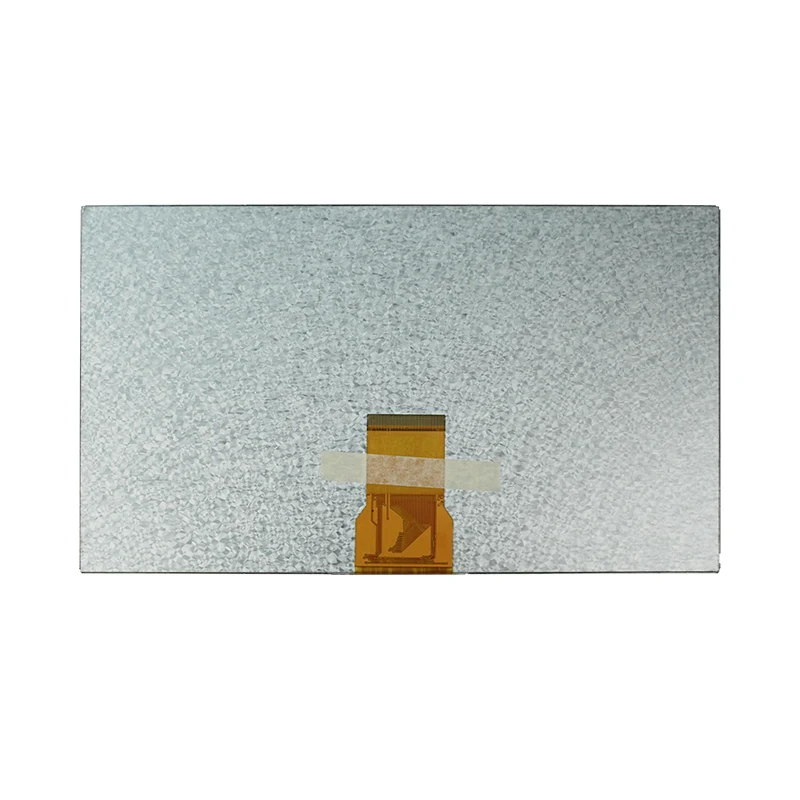

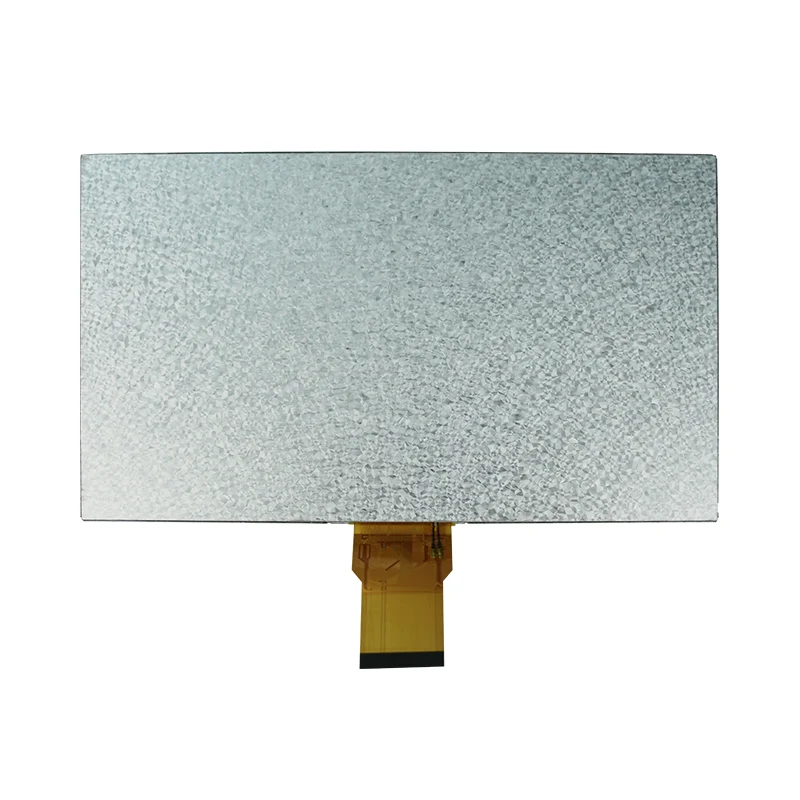

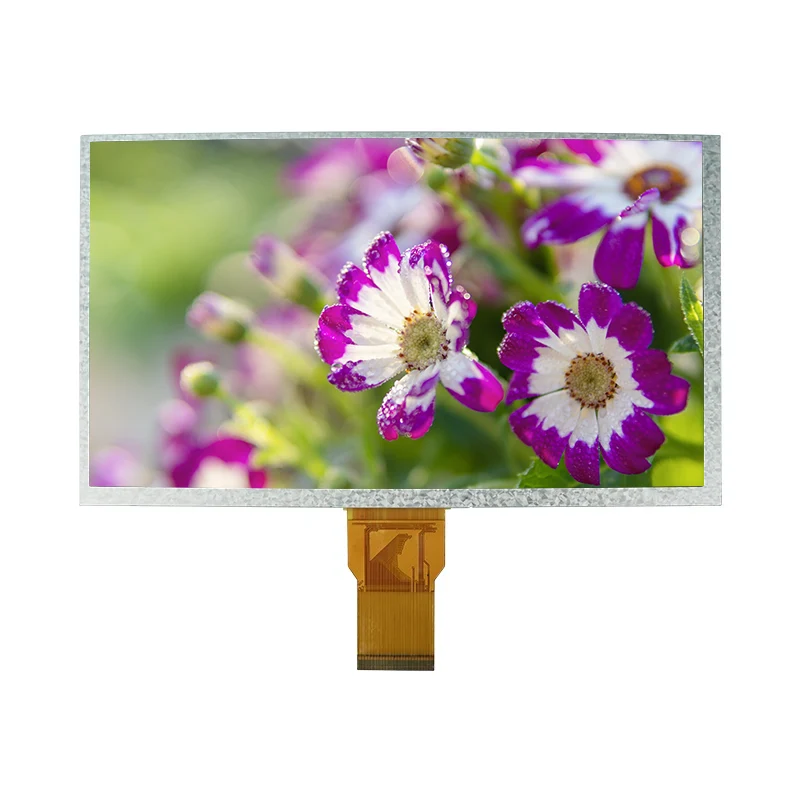

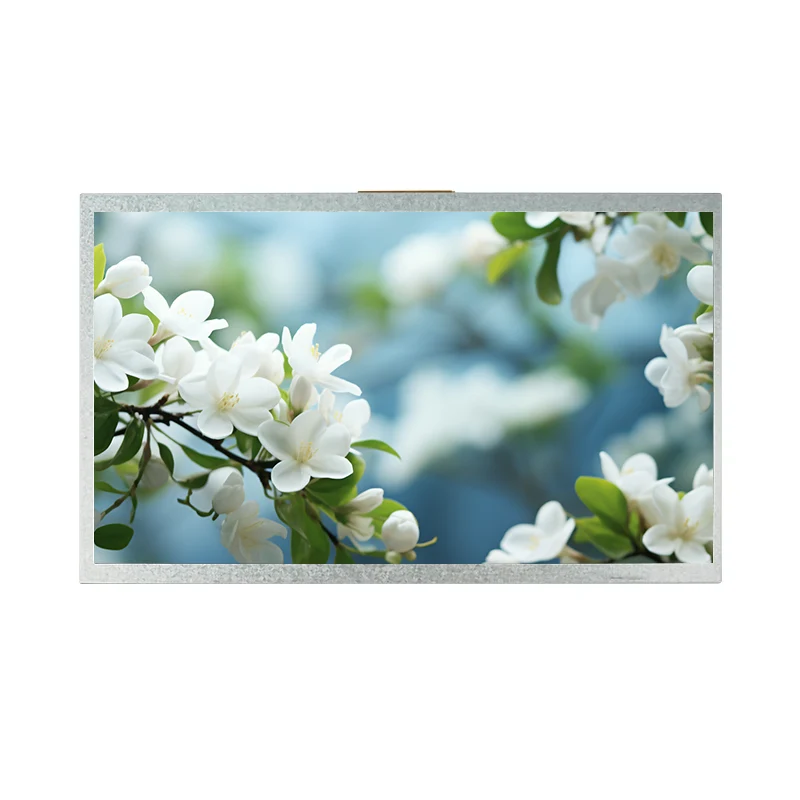

9,0-tolline läbilaskev värviline TFT LCD-ekraani moodul

Peamised eelised – miks see moodul sobib teie rakendusega

📐Kõrge eraldusvõimega selgus:800 × 480 RGB-triibulised pikslid pakuvad professionaalsete HMI liideste jaoks teravat teksti ja graafikat.

🌡️Äärmuslik temperatuurivahemik:Töötab vahemikus -20 ℃ kuni 70 ℃ – töökindel kütteta tehastes, välikioskides ja külmhoonetes.

🔌Sujuv integreerimine:24-bitine paralleelne RGB liides ja COG (Chip-on-Glass) disain lihtsustavad riistvara paigutust ja vähendavad süsteemi suurust.

💡Pikaealine taustvalgus:20 000-tunnine LED-i tööiga minimeerib hooldust. 120 cd/m² heledus tagab suurepärase loetavuse.

⚡ Stabiilse võimsuse disain:Lai pingetaluvus (DVDD 2,8–3,6 V, AVDD 9,4–9,8 V) tagab ühilduvuse erinevate toitesüsteemidega.

🛠️Kohandamine valmis:Väikeste partiide proovitellimused vastu võetud. Kohandatav FPC, taustvalgustus, puutepaneel ja püsivara vastavalt teie vajadustele.

Tehnilised andmed

Üksikasjad

Rakendused ja edulood

Seda 9,0-tollist HMI ruudukujulist TFT LCD-moodulit on edukalt kasutatud erinevates tööstusharudes, kus töökindlus ja selgus on kriitilise tähtsusega. Allpool on toodud tüüpilised kasutusjuhud ja näited tegelikust maailmast.

🏭Tööstusautomaatika – CNC-masina juhtpaneel

Euroopa masinatootja integreeris selle mooduli oma CNC-juhtpaneeli. Töövahemik -20 ℃ kuni 70 ℃ tagas usaldusväärse jõudluse kütmata tehasekeskkondades, samas kui 24-bitine RGB liides lihtsustas ühenduse loomist olemasoleva kontrolleriga.

🏥Meditsiiniseadmed – kaasaskantav patsiendimonitor

Meditsiiniseadme käivitamisel kasutati seda moodulit selle kompaktse COG-disaini ja stabiilse 120 cd/m² heleduse tõttu, võimaldades selget lainekuju kuvamist eredates haiglatingimustes. Kohandatud FPC kohandamine aitas nende õhukese korpuse sobitada.

🏠 Smart Home – keskne juhtimiskeskus

Nutika kodu integraator valis selle mooduli selle laia temperatuurivahemiku ja pika taustvalgustuse eluea tõttu, mistõttu sobib see nii siseruumide seinapaneelide kui ka välisvärava sisetelefonide jaoks. 20 000-tunnine LED-i tööiga vähendas pikaajalisi hooldusprobleeme.

📊Välikiosk – piletimüügiterminal

Säilitustemperatuuril kuni -30 ℃ ja töötamisel kuni -20 ℃, elas see moodul talvised tingimused välipiletimüügikioskites üle. 800 × 480 eraldusvõime tagas QR-koodide ja tehinguteabe selge kuvamise.

K: Milliseid tootmissertifikaate Tianfu Display omab?

V:Tianfu Display haldab ISO 9001:2015 sertifikaadiga rajatist, mis tagab standardiseeritud kvaliteedijuhtimise kogu projekteerimisel, liimimisel ja tarnimisel. Kõik moodulid kasutavad RoHS-i ja REACH-i nõuetele vastavaid tooraineid, mis vastavad ülemaailmsetele keskkonnanõuetele.

K: Milliseid konkreetseid kvaliteediteste tehakse igal tootmispartiil?

V:Iga partii läbib range kontrollimise töövood, sealhulgas klaasi/IC-de sissetuleva kvaliteedikontroll (IQC), protsessisisene kvaliteedikontroll (IPQC) automaatse COG/FOG liimimisliini joondamiseks ja 100% väljamineva kvaliteedi kontroll (OQC). Usaldusväärsuse testid hõlmavad temperatuuri tsüklit, niiskuskindlust, vibratsiooni ja taustvalgustuse vananemist.

K: Kas pakute kuvari tootmispartiide jälgitavust?

V:Jah. Iga moodul on järjestatud jälgitava partii koodiga, mis on kaardistatud selle täpse kokkupanekukuupäeva, keemilise partii ja laborikatsete logiga. See võimaldab kiiret 8D algpõhjusanalüüsi, mis on pika elueaga tööstuslike rakenduste jaoks hädavajalik.

K: Mis on teie standardgarantii ja riistvara asendamise poliitika?

V:Pakume 12-kuulist standardset tootjagarantii, mis katab defektid. Kinnitatud kvaliteediprobleemide korral töödeldakse asendusüksusi kiiresti 5–7 tööpäeva jooksul, et minimeerida kliendiprojekti seisakuid.

K: Kas pakute integreerimiseks püsivara ja tehnilist lähtekoodi?

V:Absoluutselt. Pakume täielikke riistvara-tarkvara dokumentatsioonipakette, sealhulgas täielikke andmelehtede spetsifikatsioone, initsialiseerimiskoodi skripte, kella ajastusskeeme, mehaanilisi jooniseid ja liideseregistri märkmeid.

K: Kas ma saan väikese partii proovi enne masstootmise kohustusi?

V:Jah, kontseptsiooni tõestamise testimiseks on teretulnud inseneri proovitellimused 1 kuni 30 tükki. Standardnäidised tarnitakse ühe nädala jooksul, samas kui kohandatud FPC-marsruutimine, taustvalgustuse muudatused või puutepaneeli ülekatted nõuavad prototüüpimiseks 2–3 nädalat.
