7.0 'TASUTA VÄLJAS VÄLJAS VÄRV

Põhilised spetsifikatsioonid

Ekraanisuurus

7,0-tolline IPS TFT-LCD

Resolutsioon

1024 × RGB × 600 (WVGA)

Pixel Pitch

0,1506 (H) × 0,1432 (V) mm

Aktiivne piirkond

154,21 (H) × 85,92 (V) mm

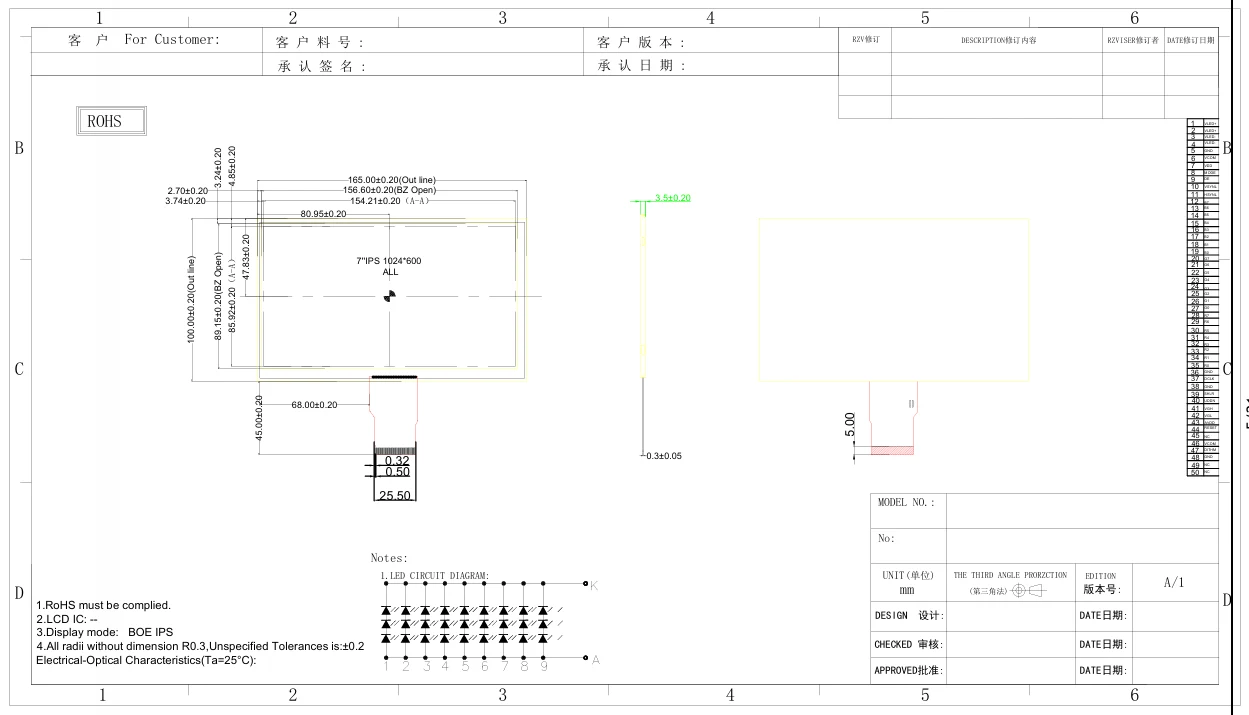

Visand mõõtmed

165 (W) × 100 (H) × 3,5 (d) mm

Kuvarežiim

Tavaliselt must (IPS -tehnoloogia)

Liides

TTL paralleelne RGB (50-pin FPC)

Pinnatöötlus

Pimestamisvastane (2H/3H kõva katmine)

Elektrilised omadused

Digitaalne toitepinge (VDD)

3,3 V (3,0–3,6 V)

Analoogvarustuse pinge (AVDD)

9,6V (9,4-9,8V)

TFT värava pinge (VGH/VGL)

18 V (17–19v) / -6V (-7–5V)

Praegune tarbimine (tüüp.)

VDD: 30mA, AVDD: 35mA, VGH: 0,5 mA, VGL: 1mA

Taustvalgustuse pinge/vool

9,6V (8,4–10,6v) / 180mA (27 LED -i)

Töötemperatuur

-20 ° C kuni +70 ° C

Säilitustemperatuur

-30 ° C kuni +80 ° C

Optilised omadused

Heledus (tüüp.)

450 CD/m² (keskpunkt)

Kontrastsuste (tüüp)

800: 1 (0 ° vaatenurk)

Reageerimise aeg (tüüp.)

25 ms (tõus + kukkumine)

Vaatenurk (h/v)

80 °/80 ° (CR> 10)

Värvimäär (NTSC)

50%

Kromaatilisus (valge)

X: 0,230–0,330, Y: 0,260–0,360

Liides ja kontroll

Pistikutüüp

Hirose FH12A-50S-0,55H (50-pin FPC)

Andmete sisend

8-bitine RGB (24-bitine värvisügavus)

Sünkroonimisrežiimid

DE -režiim (vaikimisi) / HS / VS režiim

Skaneerimise suuna kontroll

L/r (vasakule/paremale nihe)/updn (üles/alla skannimine)

Tugi

8-bitine (H) või 6-bitine (L) eraldusvõime
