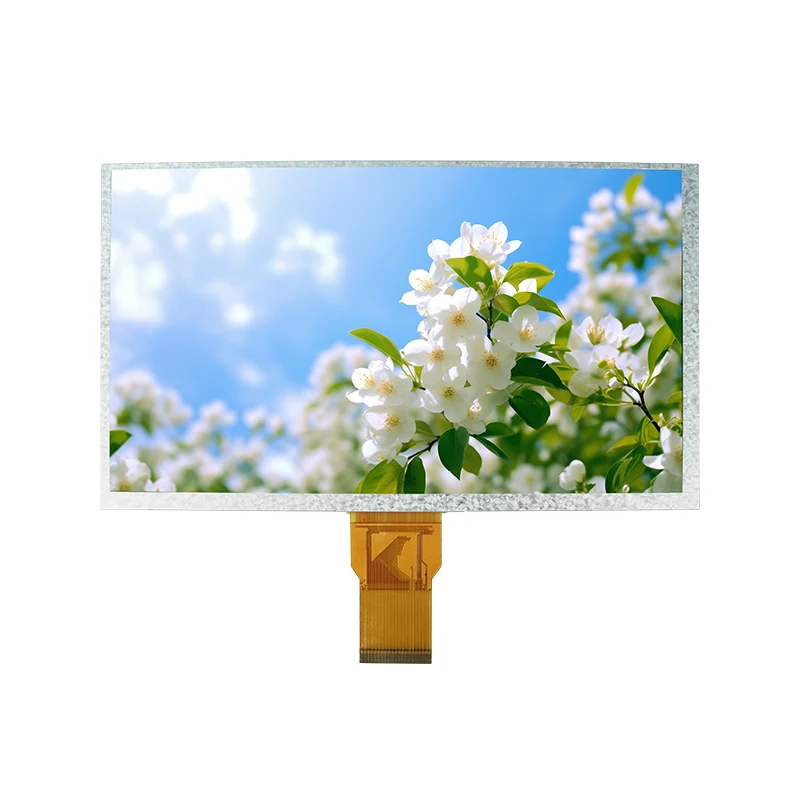

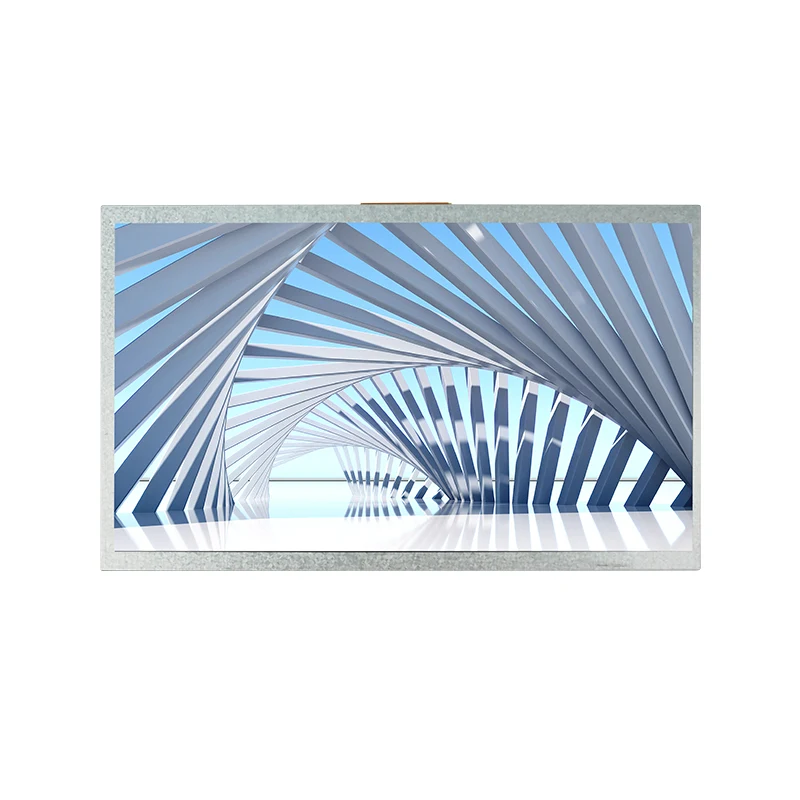

9,0-tolline suure heledusega TN TFT LCD-ekraani moodul

Põhifunktsioonid

• Suurepärane selgus: 9,0-tolline TFT-LCD eraldusvõimega 800 × 480 RGB-riba ja tavavalge TN-tehnoloogia teravate ja suure kontrastsusega visuaalide jaoks.

• Vastupidav töökindlus: töötab veatult äärmuslikel temperatuuridel (-20 ℃ kuni 70 ℃), ideaalne tööstuslikeks ja välistingimustes kasutamiseks.

• Sujuv integreerimine: 24-bitine paralleelne RGB-liides ja COG-pakend tagavad kompaktse, kerge disaini ja mitmekülgse ühilduvuse.

• Energiatõhusus: ülimadal energiatarve optimeeritud 18-LED taustvalgustusega (120mA koguvool).

• Tugev toitepaindlikkus: toetab laias pingevahemikus (digitaalne: 2,8–3,3 V, analoog: 9,4–9,8 V, värav: ±5,4–19 V), et tagada stabiilne jõudlus karmides tingimustes.

Tehniline Tehnilised andmed

 Üksikasjad

Rakendused ja tööstuslahendused

Insenerid ja hankemeeskonnad valivad selle 9,0-tollise TN TFT LCD mooduli, kui neil on vaja lahendada konkreetseid rakendusprobleeme:

• Tööstuslikud juhtpaneelid:Kas vajate ekraani, mis töötab järjepidevalt konditsioneerita tehasekeskkondades? Lai töötemperatuur -20 °C kuni 70 °C ja COG (Chip-on-Glass) struktuur tagavad tehase automatiseerimise ja HMI-süsteemide jaoks tugeva ööpäevaringse tööaja.

• MMeditsiinilised jälgimisseadmed:Kas olete mures kaasaskantavate kliiniliste seadmete võimsuse ja ruumipiirangute pärast? Optimeeritud 18-LED-i taustvalgustus (koguvool 120 mA) pikendab märkimisväärselt käeshoitavate meditsiiniinstrumentide aku kasutusaega, ilma et see kahjustaks ekraani teksti selgust.
• Nutika kodu liidesed ja asjade internet:Kas otsite kompaktset õhukese profiiliga ekraani, mis lihtsustab teie riistvara paigutust? Standardne 24-bitine paralleelne RGB-liides ja kerge disain võimaldavad sujuvalt integreerida nutikatesse seadmetesse, juurdepääsukontrollisüsteemidesse ja turvaintercomidesse, kiirendades teie turuletuleku aega.
• Siseruumide teenindusterminalid ja müügiautomaadid:Kas otsite suure jõudlusega, kuid säästlikku ekraani siseruumides jaemüügiks? 120 cd/m² heledus ja kulutõhus WVGA TN-tehnoloogia tagavad selge ja suure kontrastsusega nähtavuse siseruumides piletimüügikioskites, müügiautomaatides ja lauaarvutite testimisseadmetes.

Müügijärgne tugi ja tehnilised teenused

Tianfu Display seisab iga 9,0-tollise TN TFT LCD-mooduli taga koos igakülgse inseneritoe ja esmaklassiliste müügijärgsete teenustega. Me ei tarni ainult kuvakomponente – tagame, et teie riistvara integreerimine õnnestub prototüübist kuni masstootmiseni.

Garantii ja kvaliteedi garantii

• 12-kuuline standardgarantii:Katab täielikult tootmisdefektid, taustvalgustuse tõrked ja kuvari anomaaliad tavapärastes töötingimustes.
• Laiendatud garantii valikud:Saadaval hulgimüügitellimuste või missioonikriitiliste tööstuslike rakenduste jaoks – kohandatud katvusplaanide saamiseks võtke ühendust meie tehnilise müügimeeskonnaga.

B2B inseneri- ja kohandamisteenused

1. FPC ja liidese kohandamine:Flexible Printed Circuit (FPC) pikkuse, kuju ja tihvtide määratlusi saab kohandada vastavalt teie korpuse kujundusele.
2. Taustvalgustuse ja heleduse häälestamine:Toetage suure heledusega versiooniuuendusi (kuni 1000 /cd/m2) väljas loetavuse nõuete või kohandatud LED-i kasutusiga.
3. Puutepaneeli integreerimine:Ühildub sujuvalt resistiivse puutepaneeli (RTP) või projekteeritud mahtuvusliku puutepaneeli (PCAP) mitme puutetundliku lahendusega.

Tehniline tugi ja inseneriabi

1. Müügieelne insenerikonsultatsioon:Meie insenerid vaatavad enne näidise tarnimist üle teie rakendusnõuded, töökeskkonna ja liidese ühilduvuse.
2. Püsivara ja draiverite tugi:Esitage lähtestamiskood, ajastusparameetrid ja liidese dokumentatsioon 24-bitise RGB-integratsiooni jaoks – see vähendab teie arendustsüklit.
3. Kohandamise tugi:Taustvalgustuse, FPC, TP või COG modifikatsioonide puhul haldab meie meeskond kogu tehnilist muutmisprotsessi prototüübist masstootmiseni.
4. Kohapealne tugi:Strateegiliste partnerite ja suurklientide jaoks on kriitiliste integratsioonifaaside jaoks saadaval kohapealne tehniline abi.

Teenindusprotsess – integreerimisest tootmiseni

Usume andmepõhisesse usaldusse. Iga tootmispartii jaoks pakume:

1. Sissetulevad kvaliteedikontrolli (IQC) aruanded:Klaasi, IC, taustvalgustuse ja FPC komponentide tooraine kontrollimise dokumendid.
2. Protsessi kvaliteedikontrolli (PQC) andmed:Reaalajas saagikuse jälgimine, liimimisliini kontroll ja vananemiskatse logid.
3. Väljuvate kvaliteedikontrolli (OQC) aruanded:Lõplikud ülevaatuse andmed, sealhulgas heleduse ühtlus, värvigamma ja liidese signaali terviklikkus.
4. Partii jälgitavus:Iga moodul on jälgitav tootmiskuupäeva, partiinumbri ja peamiste protsessiparameetritega – see võimaldab probleemide ilmnemisel kiiret algpõhjuste analüüsi.

KKK – Levinud müügijärgsed küsimused

• Q1: Mis on garantiiga asendamise tüüpiline teostusaeg?

◦ V:Kinnitatud tootmisdefektide või kvaliteedi mittevastavuse korral 12-kuulise garantiiperioodi jooksul töödeldakse asendusseadmeid kiiresti. Tavalised laos olevad kaubad tarnitakse tavaliselt 48 tunni jooksul, et minimeerida tootmisseisakuid.

•2. küsimus: kas pakute integratsiooniprobleemide lahendamiseks tehnilist tuge?

◦ V:Jah, pakutakse täielikku riistvara ja tarkvara integreerimise tuge. Meie uurimis- ja arendusinsenerid aitavad teid initsialiseerimiskoodide, 24-bitiste RGB/TTL ajastusparameetrite reguleerimise, liidese silumise ja mehaanilise sobivuse kontrollimisel kogu projekteerimisetapis.

• 3. küsimus: kas ma saan tagastatud moodulite kohta rikete analüüsi aruandeid?

◦ V:Jah. Partiikvaliteediga seotud probleemide või kriitiliste tööstuslike rakenduste tagastamise korral teostab meie kvaliteedikontrolli labor põhjaliku komponenditaseme algpõhjusanalüüsi ja esitab ametliku rikete analüüsi aruande (8D-aruande vorming) 3–5 tööpäeva jooksul.

• K4: Mida teha, kui vajan pärast garantiiperioodi tuge?

◦ V:Pakume garantiijärgsetele moodulitele pidevat tasulist remonditeenust ja pika elueaga tehnilist nõustamist. Pikaajaliste tööstusprojektide toetamiseks tagame pärandkomponentide stabiilse kättesaadavuse ja asendusosade vähemalt 5+ aastaks.
